SGB-SMIT — шунтувальні реактори

Опис

Шунтувальні реактори SGB-SMIT під'єднують до мереж високої напруги, щоб скомпенсувати ємнісну реактивну потужність довгих ПЛ і кабельних ліній ВН. Будь-яка протяжна лінія поводиться як розподілений конденсатор. За повного навантаження її ємнісний струм урівноважується індуктивністю навантаження, а коли лінія слабко завантажена чи працює на холостому ходу, напруга на дальньому кінці зростає понад напругу на початку. Це явище відоме як ефект Ферранті. Реактор споживає індуктивний струм, гасить надлишок ємнісного й тримає напругу в допустимих межах незалежно від довжини лінії.

Для кабельних мереж ВН задача ще гостріша, бо питома ємність кабелю в рази вища, ніж у повітряної лінії тієї самої довжини. Без компенсації помітна частина пропускної здатності кабелю йде на зарядний струм. Реактор на початку чи в кінці лінії знімає це навантаження, знижує перенапруги під час комутацій і вирівнює режим мережі за коливань споживання.

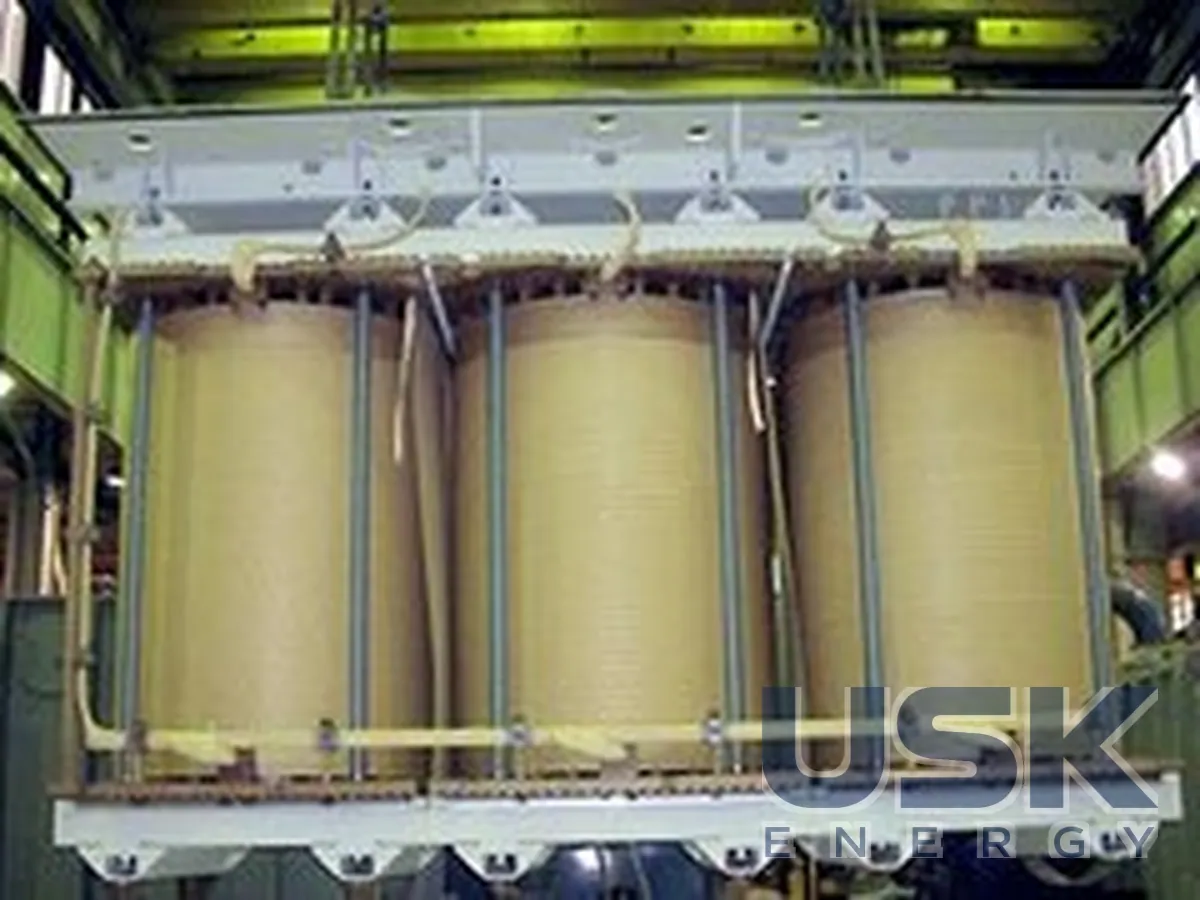

SGB-SMIT випускає однофазні та трифазні компенсувальні реактори, а також струмообмежувальні реактори. Усі вони мають масляну ізоляцію і, як трансформатори групи, розраховуються індивідуально під задану лінію, кабель і конфігурацію мережі. Серед реалізованих виконань є трифазний реактор 75 Мвар на 52,5 кВ. Є й регульовані варіанти. Наприклад, у документації виробника наведено реактор із діапазоном регулювання 7,5–23,3 Мвар у 10 ступенів, його потужність підлаштовують під фактичне завантаження лінії, замість того щоб тримати постійну компенсацію на всіх режимах.

Окрему увагу приділено шуму. Методи зниження шуму, відпрацьовані на трансформаторах, перенесено на реактори, тому вони помітно тихіші й легше вписуються в підстанції поруч із житлом. Зміни та доопрацювання конструкції можна внести навіть під час виробництва, якщо в ході проєкту уточнилися параметри мережі.

Робота над реактором іде від технічної специфікації до розрахунку, виготовлення, складання та ввімкнення в енергосистему. Для розрахунку замовник зазначає номінальну напругу, потрібну реактивну потужність, кількість фаз, чи потрібен діапазон регулювання, схему приєднання та умови довкілля. За цими даними обирають конструкцію магнітної системи й обмоток, систему охолодження та комплект захисту. Реактори SGB-SMIT працюють у різних кліматичних умовах і часто за нестандартними технічними вимогами, які складно закрити типовим виробом. Вибір між нерегульованим і регульованим реактором залежить від того, наскільки змінюється завантаження лінії. На магістралі зі сталим перетоком досить реактора фіксованої потужності. Якщо ж лінія вдень завантажена, а вночі майже порожня, або кабель працює в різних схемах, регульований реактор підлаштовує споживану реактивну потужність ступенями й не перекомпенсовує лінію в години високого навантаження. Так режим мережі стабілізується без додаткових комутаційних апаратів і без частого вимикання реактора, яке саме по собі створює комутаційні перенапруги.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
