NR PCS-9400 — цифрові системи збудження синхронних генераторів 100–7000 А

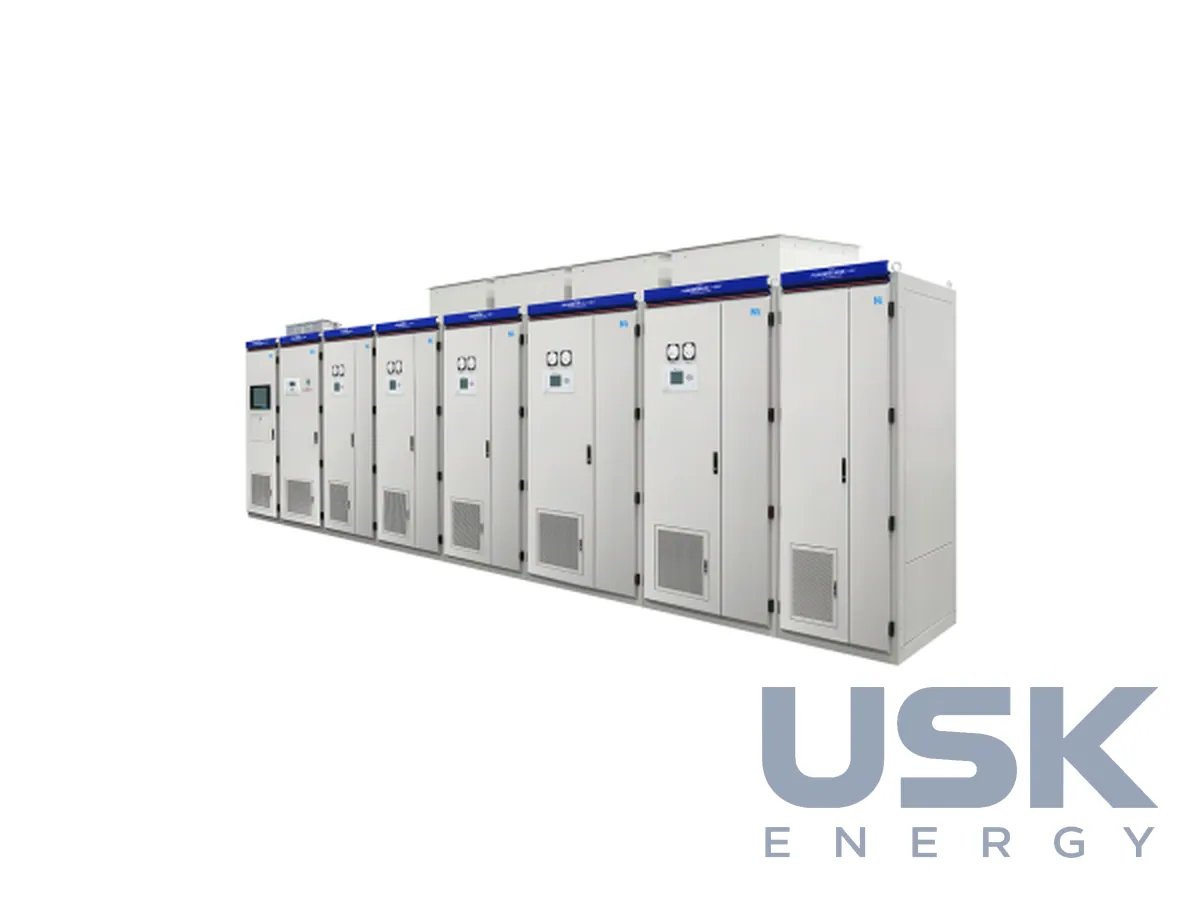

NR PCS-9400 — мікропроцесорні системи збудження синхронних генераторів зі струмом збудження від 100 до 7000 А та напругою від 100 до 700 В. Вони підвищують якість регулювання генератора й знижують витрати на обслуговування. Підходять для турбо- та гідрогенераторів електростанцій різної потужності, зокрема блоків 600 МВт.
- Струм збудження
- 100–7000 А
- Напруга збудження
- 100–700 В
- Типи систем
- PCS-9400A самозбудження (статична); 9400B двомашинна; 9400C тримашинна з трансформатором; 9400D безщіткова; 9400E зі збудником постійного струму
- АРЗ PCS-941X
- 2 або 3 канали, PowerPC + DSP + FPGA, ПІД + PSS, обмежувачі, HMI з РК-дисплеєм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Система подає струм в обмотку ротора, створює магнітне поле й тримає напругу генератора в статичних і перехідних режимах енергосистеми. Постачається з ПІД-регулюванням і системним стабілізатором PSS, оптимізованим та адаптивним законами керування й налаштовується під вимоги проєкту. Підтримуються схеми статичного самозбудження (PCS-9400A), незалежного двомашинного (PCS-9400B), тримашинного з трансформатором (PCS-9400C), безщіткового (PCS-9400D) і зі збудником постійного струму (PCS-9400E), з одним або двома комплектами збудження на генератор.
Система тримає напругу на виводах при зміні навантаження, розподіляє реактивну потужність між генераторами, що працюють паралельно, підвищує статичну, динамічну та перехідну стійкість. При внутрішніх пошкодженнях генератора вона гасить поле, а також обмежує максимальне й мінімальне збудження. До складу входять цифровий регулятор збудження PCS-941X, тиристорний випрямляч PCS-9420, діодний випрямляч PCS-9421, пристрій гасіння поля PCS-943X і допоміжні шафи PCS-944X.
Регулятор буває дво- або триканальним, кожен канал незалежний і працює на платформі PowerPC, DSP і FPGA. Він реалізує ПІД + PSS, різні закони регулювання, статизм, обмежувачі недозбудження, перезбудження, хибного форсування, пікового струму та В/Гц. Є захист від перенапруги на холостому ходу та при несправності кіл ТН, самодіагностика, осцилограф і реєстратор подій. Місцеве керування й перегляд параметрів виконують через HMI з РК-дисплеєм.
Тиристорні випрямлячі випускають на 250, 800, 1200, 1800, 2400 і 3000 А, діодні на 1800, 2400 і 3000 А. Шафи працюють паралельно без перемикань з коефіцієнтом вирівнювання струму понад 0,9. Охолодження повітряне, радіатори алюмінієві або на теплових трубках. Поле гасять лінійним або нелінійним резистором з вимикачем з магнітним гасінням дуги.
Роздільна здатність кута керування 0,00045°, АЦП 16 біт, змінний струм вимірюється напряму за 72 точками за період. Регулятор виконує 4000 циклів регулювання за секунду, тобто один цикл триває 0,25 мс, діапазон уставки 10–130 % номінальної напруги, час відгуку менше 0,1 с, частотний діапазон 5–1000 Гц. Зв'язок іде через Ethernet, оптику та RS-232/RS-485.
Технічні характеристики
| Струм збудження | 100–7000 А |
|---|---|
| Напруга збудження | 100–700 В |
| Типи систем | PCS-9400A самозбудження (статична); 9400B двомашинна; 9400C тримашинна з трансформатором; 9400D безщіткова; 9400E зі збудником постійного струму |
| АРЗ PCS-941X | 2 або 3 канали, PowerPC + DSP + FPGA, ПІД + PSS, обмежувачі, HMI з РК-дисплеєм |
| Випрямлячі | PCS-9420 тиристорний: 250/800/1200/1800/2400/3000 А; PCS-9421 діодний: 1800/2400/3000 А; коефіцієнт вирівнювання струму > 0,9 |
| Гасіння поля | PCS-943X: лінійний/нелінійний резистор, вимикач з магнітним гасінням |
| Регулювання | 10–130 % Ugn, 4000 циклів/с (0,25 мс), відгук < 0,1 с |
| Вимірювання | пряме AC-вимірювання, 72 точки за період, АЦП 16 біт |
| Роздільна здатність кута керування | 0,00045° |
| Смуга частот | 5–1000 Гц |
Запит ціни та строку поставки
NR PCS-9400 — цифрові системи збудження синхронних генераторів 100–7000 А, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 82 00 (випрямляч/система в зборі) 9032 89 00 00 (регулятор збудження окремо) |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 82 (система в зборі) 9032 89 00 (регулятор окремо) |
| HTSUS (США) | 8504 40 95 80 9032 89 00 00 (регулятор окремо) |
| Митний тариф КНР | 8504 40 99 99 9032 89 90 90 (регулятор окремо) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які струми й напруги збудження розраховано PCS-9400?
Струм збудження від 100 до 7000 А, напруга від 100 до 700 В. Цього вистачає для турбо- та гідрогенераторів, зокрема блоків 600 МВт.
Які схеми збудження підтримуються?
Статичне самозбудження PCS-9400A, двомашинна PCS-9400B, тримашинна з трансформатором PCS-9400C, безщіткова PCS-9400D і зі збудником постійного струму PCS-9400E.
Яка швидкодія регулятора?
Регулятор виконує 4000 циклів за секунду, час відгуку менше 0,1 с. Роздільна здатність кута керування 0,00045°.
