Vaisala WindCube 2.1 XP / WindCube Offshore — вертикальні доплерівські лідари для оцінювання вітрового ресурсу ВЕС
Vaisala WindCube 2.1 XP і WindCube Offshore — вертикальні доплерівські лідари для оцінювання вітрового ресурсу ВЕС з дальністю вимірювання до 400 м. Вимірюють швидкість і напрямок вітру та турбулентність без метеощогли. Морське виконання ставлять на плавучі лідарні системи.
- Принцип
- імпульсний доплерівський гетеродинний лідар, 4 похилі промені (28°) + 1 вертикальний
- Дальність вимірювання
- 40… > 300 м (2.1 XP до 400 м)
- Висоти
- 20 одночасно, постійний зондований об'єм
- Швидкість вітру
- 0–49 м/с; радіальна −23…+23 м/с; точність 0,1 м/с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
WindCube 2.1 XP та WindCube Offshore належать до вертикальних профілювальних лідарів Vaisala на технології Leosphere, яка 2018 року увійшла до Vaisala. Їх застосовують для оцінювання вітрового ресурсу та супроводу проєктів ВЕС. Наземний лідар замінює дуже високу метеощоглу. Він вимірює швидкість і напрямок вітру, вертикальну швидкість та інтенсивність турбулентності одразу на 20 висотах, а дозвіл на будівництво щогли не потрібен. Дані WindCube приймають кредитні організації як bankable.
Прилад працює як імпульсний доплерівський гетеродинний лідар. Він із високою частотою надсилає світлові імпульси в атмосферу і приймає сигнал, розсіяний природними аерозолями. Доплерівський зсув дає швидкість вітру, а час повернення імпульсу визначає висоту, тому просторова роздільна здатність однакова по всьому профілю. Хмари, туман чи пил вимірювань не спотворюють. Чотири похилі промені під 28° і один вертикальний промінь вимірюють вертикальну складову напряму. Запатентований гібридний алгоритм реконструкції та функція розпізнавання складного рельєфу FCR підвищують достовірність у горбистій місцевості.
Дальність становить від 40 м до понад 300 м, у WindCube 2.1 XP до 400 м, що охоплює весь діапазон висот ротора 60–270 м. Швидкість вітру 0–49 м/с відновлюється з точністю 0,1 м/с, напрямок 0–360° з точністю 2°. Невизначеність швидкості за IEC 61400-12-1 Ed.2 становить 0,6–2,6 % залежно від висоти. WindCube першим серед лідарів отримав класифікацію IEC із розширеною дальністю до 200 м.
Живлення 24,5–27 В DC або 100–240 В AC через адаптер, номінальне споживання 45 Вт, тож лідар може працювати автономно від сонячних панелей. Зв'язок через LAN, USB, 3G/4G, Modbus RTU і Wi-Fi, дистанційне керування через WindCube Insights. Диск 120 ГБ зберігає дані понад 5 років. Умови експлуатації від −30 до +50 °C, висота до 3000 м, корпус IP54, лазер класу 1M, маса 59 кг.

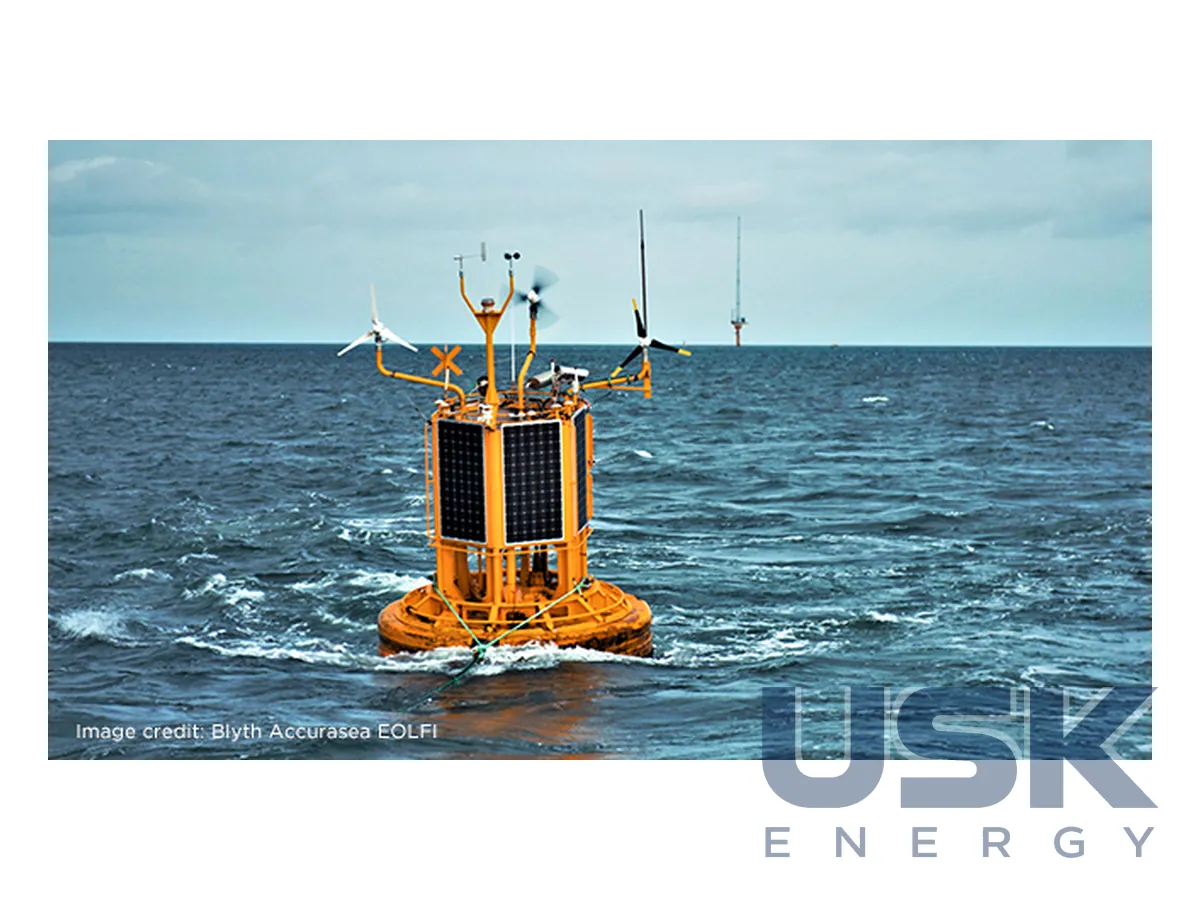

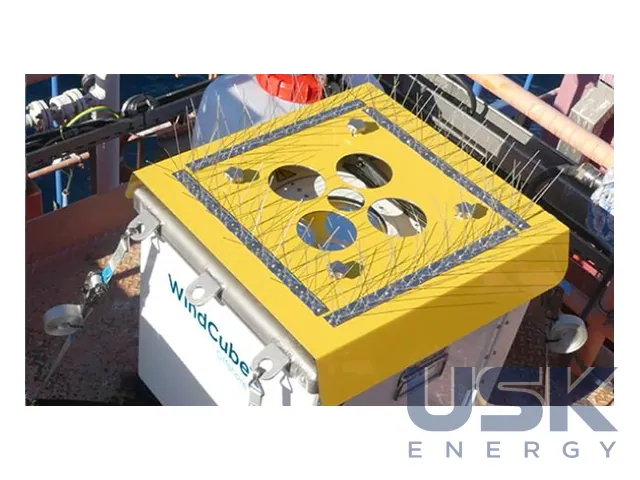

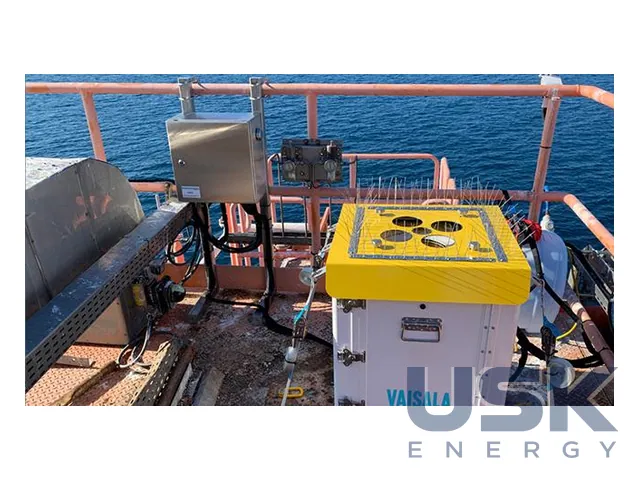

WindCube Offshore має морське виконання в стійкому до корозії корпусі для плавучих лідарних систем, маяків, підстанцій і суден. Нові WindCube 2.1 XP постачаються з 12 місяцями сервісу Compass Renewable для обробки й аналізу даних.
Технічні характеристики
| Принцип | імпульсний доплерівський гетеродинний лідар, 4 похилі промені (28°) + 1 вертикальний |
|---|---|
| Дальність вимірювання | 40… > 300 м (2.1 XP до 400 м) |
| Висоти | 20 одночасно, постійний зондований об'єм |
| Швидкість вітру | 0–49 м/с; радіальна −23…+23 м/с; точність 0,1 м/с |
| Напрямок | 0–360°, точність 2° |
| Невизначеність швидкості | 0,6–2,6 % залежно від висоти (IEC 61400-12-1 Ed.2) |
| Живлення | 24,5–27 В DC; 100–240 В AC через адаптер; 45 Вт (−5…+30 °C) |
| Зв'язок | LAN, USB, 3G/4G, Modbus RTU, Wi-Fi; WindCube Insights |
| Умови | −30…+50 °C, до 3000 м, IP54 (корпус), IP66/67 (вузли) |
| Маса / розміри | 59 кг; 554×566×554 мм |
| Безпека лазера | клас 1M, EN 60825-1 |
| Гарантія | 5 років (до 10) |
Запит ціни та строку поставки
Vaisala WindCube 2.1 XP / WindCube Offshore — вертикальні доплерівські лідари для оцінювання вітрового ресурсу ВЕС, Vaisala. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9015 80 20 00 |
|---|---|
| HS, 6 знаків | 9015 80 |
| CN (ЄС) | 9015 80 20 |
| HTSUS (США) | 9015 80 20 00 |
| Митний тариф КНР | 9015 80 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку дальність вимірювання має WindCube 2.1 XP?
До 400 м, тоді як базова дальність WindCube становить від 40 м до понад 300 м. Весь діапазон висот ротора 60–270 м лідар охоплює.
Яка точність вимірювання швидкості вітру?
Швидкість 0–49 м/с відновлюється з точністю 0,1 м/с. Невизначеність становить 0,6–2,6 % залежно від висоти за IEC 61400-12-1 Ed.2.
Чи можна живити лідар автономно на майданчику ВЕС?
Так, номінальне споживання 45 Вт дає змогу живити його від сонячних панелей. Штатне живлення 24,5–27 В DC або 100–240 В AC через адаптер.
