Vaisala Optimus OPT100 — необслуговуваний онлайн DGA-монітор силових трансформаторів (ІЧ-метод, вакуумна екстракція)
Vaisala Optimus OPT100 — онлайн DGA-монітор силових трансформаторів, що вимірює 7 газів пошкодження і вологість, а з опцією O2 + N2 усі 9 газів. Працює за ІЧ-методом із вакуумною екстракцією і не потребує витратних матеріалів. Призначений для підстанцій, електростанцій і морських об'єктів.
- Гази
- 7 основних газів пошкодження + волога; з опцією O2 + N2 усі 9 газів
- Додатково
- загальний тиск розчинених газів (TGP), виявлення підсмоктування повітря
- Метод детектування
- ІЧ (NDIR), термостатований ІЧ-модуль, автокалібрування
- Екстракція газу
- частковий вакуум, без вакуумного насоса (олива як поршень, магнітний шестеренний насос)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Vaisala Optimus OPT100 контролює розчинені в оливі гази силового трансформатора в режимі онлайн. Виробник називає його першим у світі багатогазовим DGA-монітором, якому не потрібне обслуговування. Витратних матеріалів у приладі немає взагалі, ні газів-носіїв і калібрувальних газів, ні внутрішніх колонок, змінних фільтрів, фільтрових коліс, мембран чи капілярів. Для підстанцій у віддалених районах і на морських об'єктах це принципово, бо кожен виїзд персоналу коштує дорого. За даними брошури, за строк служби понад 15 років деталі не замінюють.
Гази виділяють з оливи під частковим вакуумом за контрольованої температури. Вакуумного насоса немає. За запатентованим методом об'єм оливи в циліндрі працює як поршень, його переміщує магнітний шестеренний насос, а олива розпилюється у вакуумі. Виділення газів повніше, ніж у методах рівноважного газового простору чи мембранних, і значно менше залежить від коефіцієнтів розчинності Оствальда. Тому метод дає стабільні результати на різних оливах і навіть за дуже низького загального тиску газів у герметичних або дегазованих трансформаторах.
Детектування інфрачервоне (NDIR). Кожен газ поглинає випромінювання на своїх характерних довжинах хвиль, і ці довжини з часом не змінюються. Термостатований ІЧ-модуль з автокалібруванням роками тримає стабільність без заводського перекалібрування та хибних тривог. OPT100 вимірює сім основних газів пошкодження і вологість, а з опцією прямого вимірювання O2 + N2 охоплює всі дев'ять газів. Функція вимірювання загального тиску розчинених газів (Total Gas Pressure) разом з O2 + N2 виявляє підсмоктування атмосферного повітря в герметичний трансформатор, чого за одним киснем не побачити.

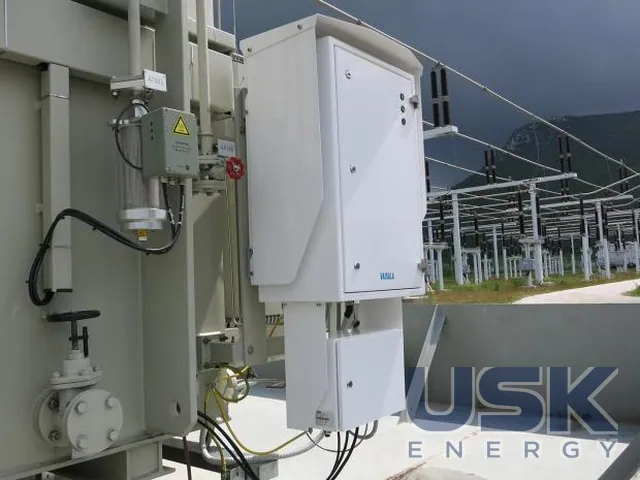

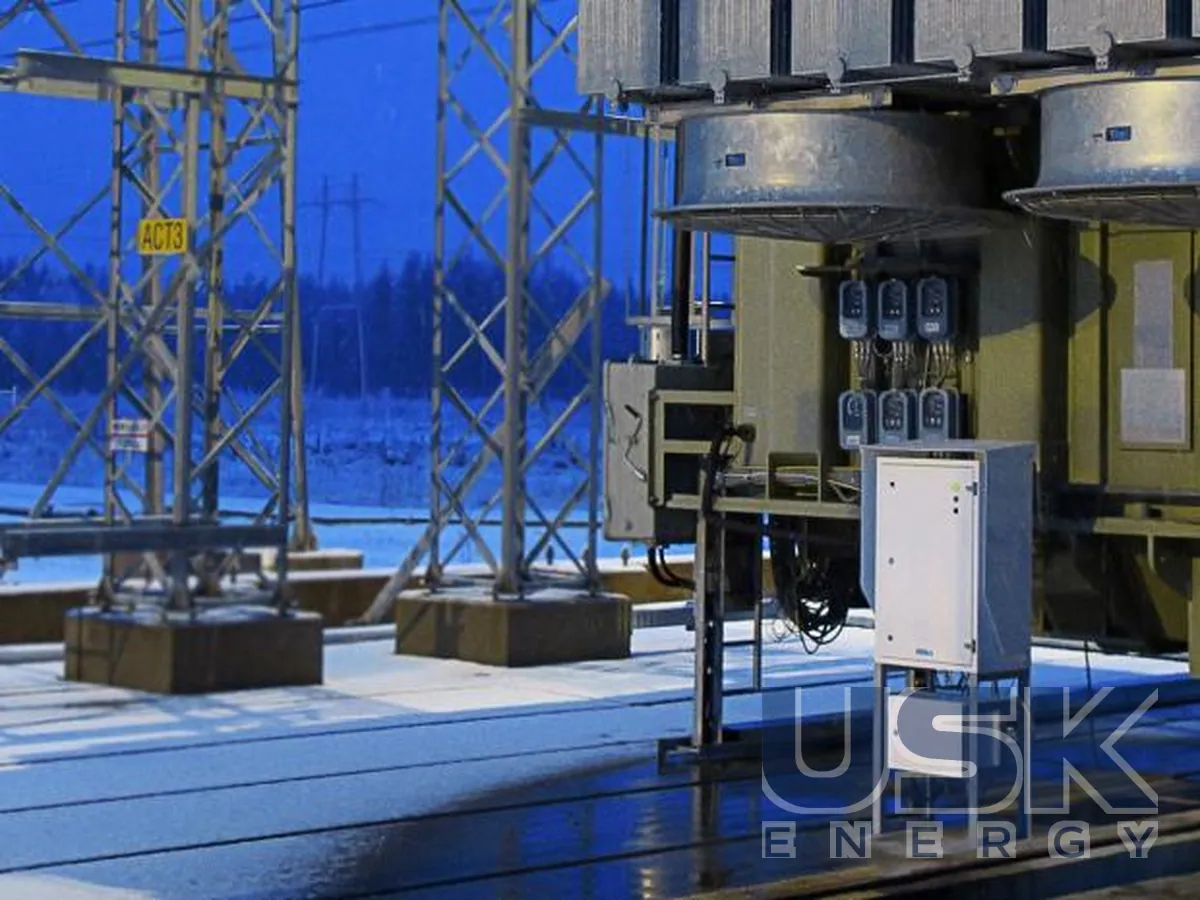

Монітор працює на мінеральних оливах, натуральних і синтетичних естерах. Конструкцію розраховано на умови від Арктики до тропіків: трубки з нержавійної сталі, корпус IP66, термостатування тракту газу й оливи, магнітні насос і клапани. Вентиляторів охолодження немає. Виконання з живленням AC і DC відповідають IEC 61010 і мають однаковий захист від перенапруг. Монітор кріплять на стійці, на стіні або на стіні з віброгасінням.

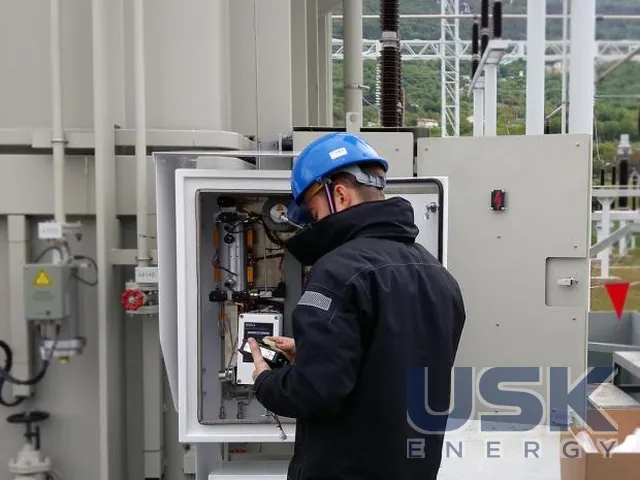

Налаштування виконують через вбудований вебінтерфейс без додаткового ПЗ, за даними виробника монтаж займає менше двох годин. Самодіагностика стартує під час увімкнення й автоматично перезапускає прилад після зникнення живлення. OPT100 працює, зокрема, у фінського системного оператора Fingrid, на морській ВЕС і на CTM Salto Grande в Аргентині та Уругваї.
Технічні характеристики
| Гази | 7 основних газів пошкодження + волога; з опцією O2 + N2 усі 9 газів |
|---|---|
| Додатково | загальний тиск розчинених газів (TGP), виявлення підсмоктування повітря |
| Метод детектування | ІЧ (NDIR), термостатований ІЧ-модуль, автокалібрування |
| Екстракція газу | частковий вакуум, без вакуумного насоса (олива як поршень, магнітний шестеренний насос) |
| Ізоляційні рідини | мінеральні оливи, натуральні та синтетичні естери |
| Витратні матеріали | не потрібні (немає газів-носіїв, колонок, мембран, фільтрів) |
| Корпус | IP66, трубки з нержавійної сталі |
| Живлення | виконання AC і DC |
| Безпека | IEC 61010 |
| ПЗ | вбудований вебінтерфейс |
Запит ціни та строку поставки
Vaisala Optimus OPT100 — необслуговуваний онлайн DGA-монітор силових трансформаторів (ІЧ-метод, вакуумна екстракція), Vaisala. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 50 00 00 |
|---|---|
| HS, 6 знаків | 9027 50 |
| CN (ЄС) | 9027 50 00 |
| HTSUS (США) | 9027 50 80 60 |
| Митний тариф КНР | 9027 50 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки газів вимірює OPT100?
Сім основних газів пошкодження і вологість. З опцією O2 + N2 монітор вимірює всі 9 газів і загальний тиск розчинених газів.
Чи підходить монітор для трансформаторів, заповнених естерами?
Так, OPT100 працює на мінеральних оливах, а також на натуральних і синтетичних естерах.
Яке виконання корпусу та живлення має OPT100?
Корпус IP66, трубки з нержавійної сталі. Є виконання з живленням AC і DC, обидва відповідають IEC 61010.
