Vaisala MHT410 — датчик вологи, водню та температури в оливі силових трансформаторів
Vaisala MHT410 — компактний онлайн-монітор вологи, водню і температури в оливі силових трансформаторів. Ємнісні датчики стоять прямо в ізоляційній рідині, без насосів і мембран. Корпус IP66, протоколи DNP3.0 і Modbus RTU, монтаж менш ніж за 30 хвилин.
- Вимірювані величини
- волога (%RS, ppm), водень H2, температура
- Принцип
- ємнісні датчики H2 і вологи безпосередньо в потоці рідини, без мембран і насосів
- Рідини
- усі ізоляційні рідини, зокрема силіконова олива
- Корпус
- металевий IP66, ЕМС, клас корозійної стійкості C5
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Vaisala MHT410 стежить за одним із головних діагностичних газів силового трансформатора, воднем, і паралельно вимірює вологу й температуру ізоляційної рідини. Прилад допомагає запобігати відключенням у мережах передачі та розподілу і виявляти пошкодження на ранній стадії, що знижує сукупну вартість володіння. Безперервний контроль водню й вологи виробник називає першим кроком до продовження строку служби трансформатора і переходу на предиктивне обслуговування.

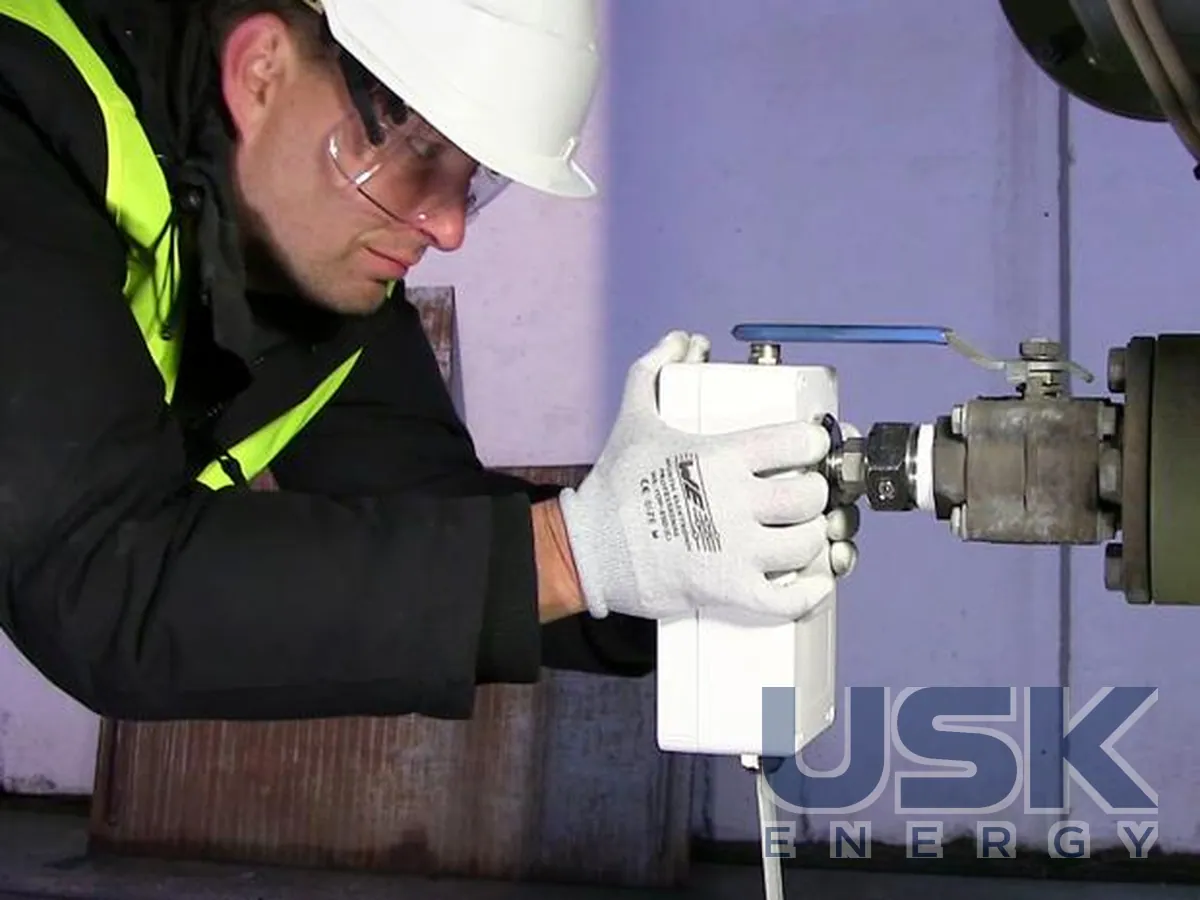

MHT410 працює in situ. Ємнісні датчики водню й вологи стоять безпосередньо в потоці ізоляційної рідини, тому насоси й мембрани, що виділяють водень у газову фазу, не потрібні, а перехресної чутливості до інших газів немає. Тренд водню виходить достовірним, а дані про вологість надходять швидко. Прилад сумісний з усіма ізоляційними рідинами, зокрема із силіконовою оливою. Рухомих частин і витратних матеріалів немає, встановлює монітор сам користувач менш ніж за 30 хвилин. За бланком замовлення приєднання виконано різьбою NPT 1,5 дюйма, є виконання для мінеральних олив, натуральних і синтетичних естерів та силіконових олив.
Конструкцію розраховано на жорсткі умови: металевий корпус IP66, ізольовані входи й виходи, стійкість до електромагнітних завад, клас корозійного захисту C5, стійкість до гідроударів і вакууму. Для SCADA та наявних мереж зв'язку є протоколи DNP3.0 і Modbus RTU, а також три аналогові виходи. Діапазон вимірювання водню за бланком замовлення сягає 5000 ppm в оливі.

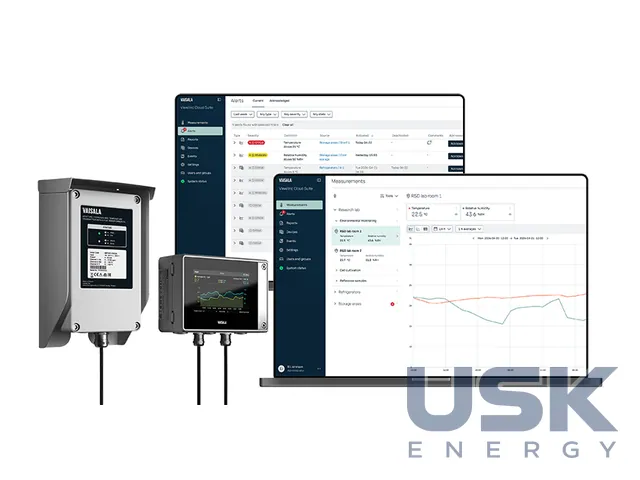

З трансмітером Indigo520 дані видно через вебінтерфейс і на локальному графічному сенсорному дисплеї. Indigo520 може живити MHT410 одним кабелем і обслуговувати до двох зондів, наприклад два MHT410 або MHT410 і зонд вологи MMP8. Для парків трансформаторів призначено хмарну систему Viewlinc Cloud Suite з доступом до даних DGA, трендами, сповіщеннями в реальному часі, зокрема через SMS, звітами в PDF і CSV та зберіганням даних 15 років.

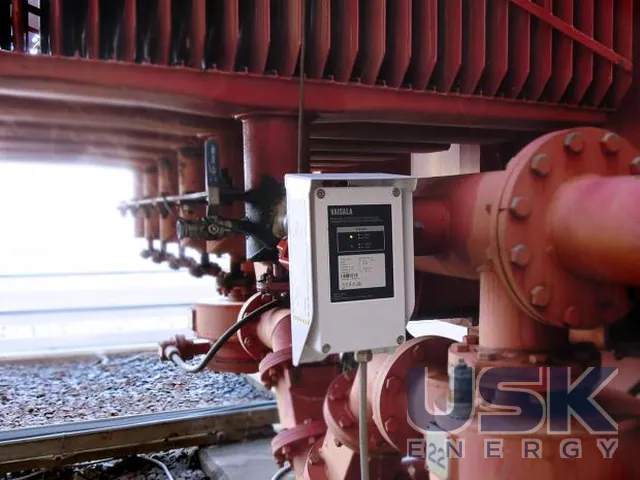

MHT410 експлуатується, зокрема, на трансформаторі біопаливної електростанції Bio Golden Raand компанії Eneco (Нідерланди), у фінської мережевої компанії Nivos і в пустельних умовах у SEWA (ОАЕ).
Технічні характеристики
| Вимірювані величини | волога (%RS, ppm), водень H2, температура |
|---|---|
| Принцип | ємнісні датчики H2 і вологи безпосередньо в потоці рідини, без мембран і насосів |
| Рідини | усі ізоляційні рідини, зокрема силіконова олива |
| Корпус | металевий IP66, ЕМС, клас корозійної стійкості C5 |
| Зв'язок | DNP3.0, Modbus RTU, 3 аналогові виходи |
| Монтаж | менш ніж 30 хв |
| Гарантія | 5 років |
| Системи | Indigo520 (дисплей, вебінтерфейс, живлення), Viewlinc Cloud Suite (парк, зберігання 15 років) |
Запит ціни та строку поставки
Vaisala MHT410 — датчик вологи, водню та температури в оливі силових трансформаторів, Vaisala. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 10 10 00 |
|---|---|
| HS, 6 знаків | 9027 10 |
| CN (ЄС) | 9027 10 10 |
| HTSUS (США) | 9027 10 20 00 |
| Митний тариф КНР | 9027 10 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які величини вимірює MHT410?
Вологу у %RS і ppm, водень H2 і температуру ізоляційної рідини. Датчики стоять безпосередньо в потоці оливи.
Чи підходить MHT410 для трансформаторів на силіконовій оливі?
Так, прилад сумісний з усіма ізоляційними рідинами, зокрема із силіконовою оливою. Під різні рідини є окремі виконання.
Як під'єднати монітор до SCADA?
Через протоколи DNP3.0 або Modbus RTU, також є 3 аналогові виходи. Для локального відображення використовують трансмітер Indigo520.
