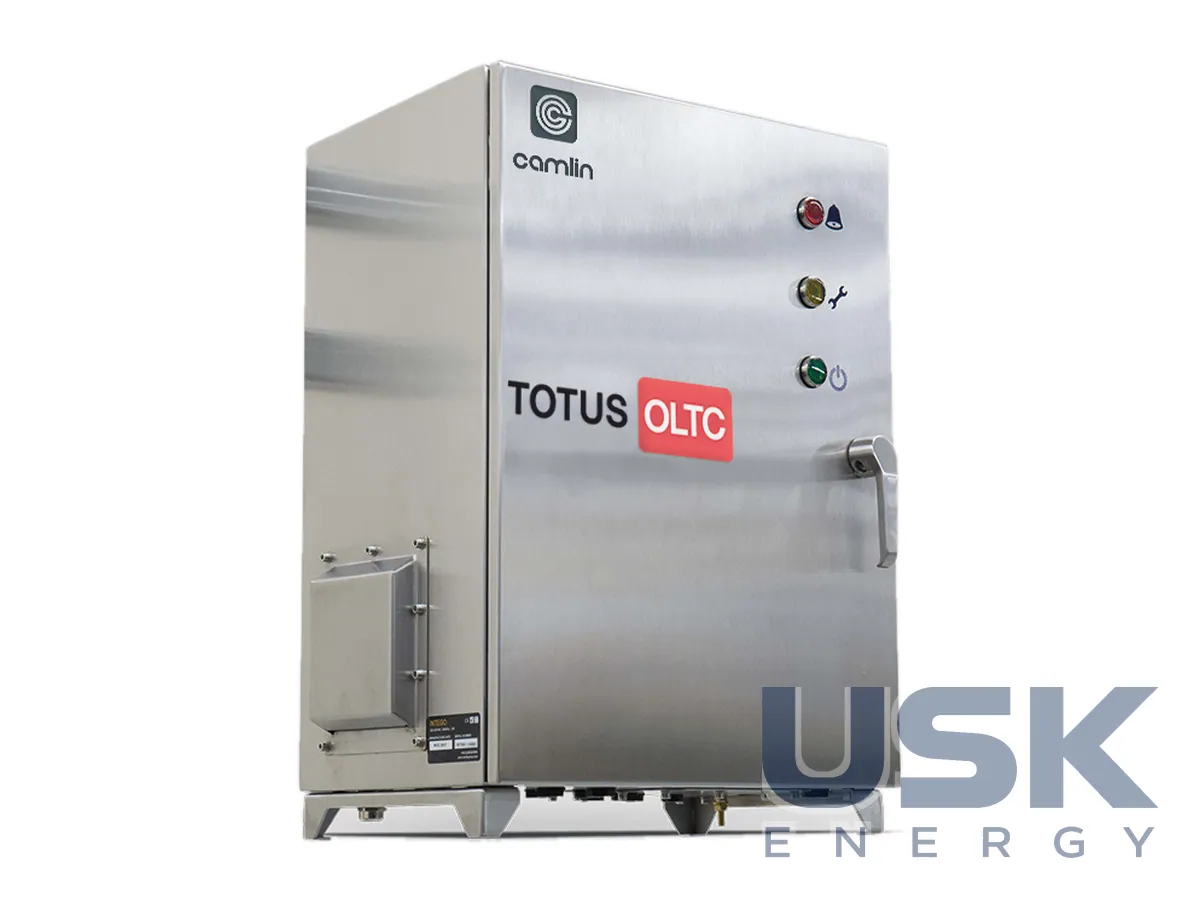

Camlin TOTUS OLTC — онлайн-моніторинг пристроїв РПН силових трансформаторів
TOTUS OLTC — система онлайн-моніторингу пристроїв РПН силових трансформаторів. Вона відстежує кожне перемикання, механіку приводу, струм двигуна і крутний момент та сигналізує про знос до відмови.
- Параметри
- положення відгалуження, кількість і якість перемикань, струм і профіль двигуна приводу, момент, температура, тренди навантаження
- Функції
- історія операцій, контроль механіки (знос, перекоси), електричний аналіз, порівняння моментів перемикання
- Інтеграція
- платформа TOTUS (DGA, BM, PD, TFC), Sapient
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TOTUS OLTC веде безперервний онлайн-моніторинг пристроїв регулювання напруги під навантаженням силових трансформаторів. РПН єдиний рухомий вузол трансформатора, і за весь строк служби він переживає значні механічні та електричні навантаження. Знос контактів, послаблення кріплень і перегрів можуть закінчитися відмовою трансформатора, пожежею або вибухом. За оцінкою виробника, РПН лишаються однією з провідних причин відмов трансформаторів.
Система зводить разом механічні, електричні та експлуатаційні дані. Облік експлуатації фіксує кожне перемикання і веде докладну історію операцій, за якою оцінюють знос і помічають аномалії. Механічний контроль аналізує рух механізму і виявляє знос, неспіввісність та інші несправності. Електричний аналіз охоплює поточне положення відгалуження, струм і профіль двигуна приводу, температуру. Кількість і якість перемикань ведуться окремо, тож видно, скільки операцій виконав вузол між ревізіями.
Окремо вимірюється крутний момент під час перемикання. Його порівнюють з еталонними даними, і відхилення вказує на механічну проблему або ознаки теплового перенапруження. Таке відхилення видно ще до того, як воно проявиться під час огляду. Тренди навантаження допомагають пояснити, чому змінилася поведінка вузла, і відрізнити зміну режиму від справжнього дефекту. Вимір температури доповнює картину теплового стану вузла.
Рання діагностика переводить обслуговування РПН з регламенту або аварійного ремонту на фактичний стан. Ресурси ремонтних бригад ідуть на обладнання з найбільшим ризиком, строк служби вузла подовжується, витрати на ремонт падають. Незворотного пошкодження і тривалої заміни трансформатора вдається уникнути, а експлуатаційний ризик для підстанції зменшується. Ремонт планують на зручне вікно відключення, а не після аварійного спрацювання захисту.
TOTUS OLTC входить до модульної платформи TOTUS і працює разом із DGA-моніторами G1, G5 і G9, моніторингом вводів, часткових розрядів і наскрізних струмів КЗ. Дані потрапляють у ПЗ Sapient для аналізу за всім парком трансформаторів. Єдина платформа зі спільним інтерфейсом спрощує роботу персоналу і знижує сукупну вартість володіння. Досвід застосування описано в третьому томі кейсів Camlin Energy. Для мережевої компанії це одна система на трансформатор замість кількох окремих приладів.
Технічні характеристики
| Параметри | положення відгалуження, кількість і якість перемикань, струм і профіль двигуна приводу, момент, температура, тренди навантаження |
|---|---|
| Функції | історія операцій, контроль механіки (знос, перекоси), електричний аналіз, порівняння моментів перемикання |
| Інтеграція | платформа TOTUS (DGA, BM, PD, TFC), Sapient |
Запит ціни та строку поставки
Camlin TOTUS OLTC — онлайн-моніторинг пристроїв РПН силових трансформаторів, Camlin. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9031 80 38 00 |
|---|---|
| HS, 6 знаків | 9031 80 |
| CN (ЄС) | 9031 80 38 |
| HTSUS (США) | 9031 80 90 00 |
| Митний тариф КНР | 9031 80 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри РПН контролює TOTUS OLTC?
Положення відгалуження, кількість і якість перемикань, струм і профіль двигуна приводу, крутний момент і температуру.
Як система виявляє механічні несправності?
Вона аналізує рух механізму і порівнює крутний момент перемикання з еталонним. Так видно знос, перекоси і неспіввісність.
З якими моніторами TOTUS сумісний OLTC?
З DGA-моніторами G1, G5 і G9, моніторингом вводів BM, часткових розрядів і наскрізних струмів КЗ TFC.
