Camlin TOTUS G9 — комплексний онлайн-монітор трансформатора: DGA 9 газів + волога, опції PD, вводи, TFC

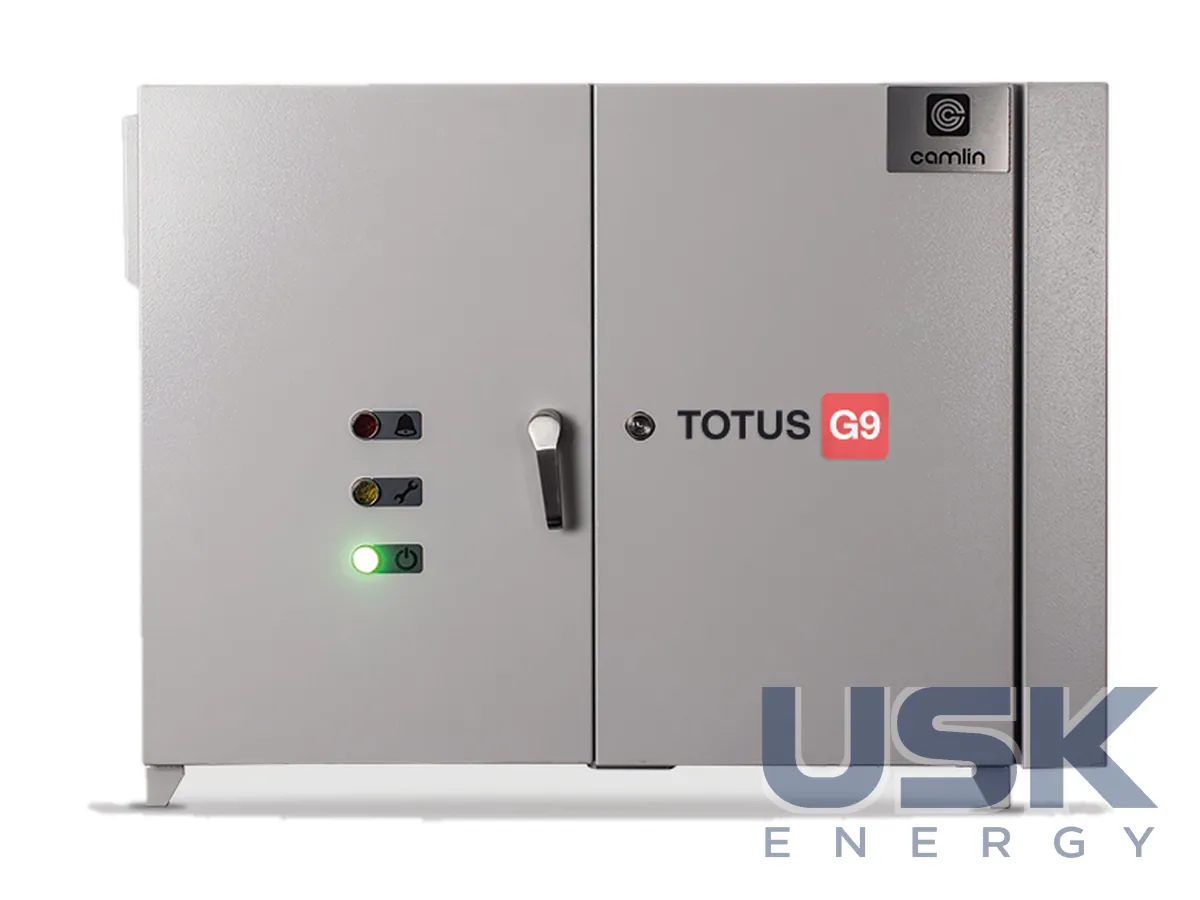

TOTUS G9 — модульний онлайн-монітор силового трансформатора з DGA за профілем дев'яти газів і вологовмістом оливи. Його ставлять на найвідповідальніші трансформатори підстанцій та електростанцій, а за потреби доповнюють модулями ЧР, вводів, наскрізних струмів КЗ і РПН.
- DGA
- 9 газів + вологовміст оливи
- Модулі (опції)
- часткові розряди (PD), моніторинг вводів (BM, 3/6/9 вводів), наскрізні струми КЗ (TFC), OLTC
- Аналітика
- теплова модель, волога в паперовій ізоляції, навантажувальна здатність, старіння ізоляції
- Діагностика дугових розрядів
- фаза й обмотка дуги, лік подій, PD Triangle
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

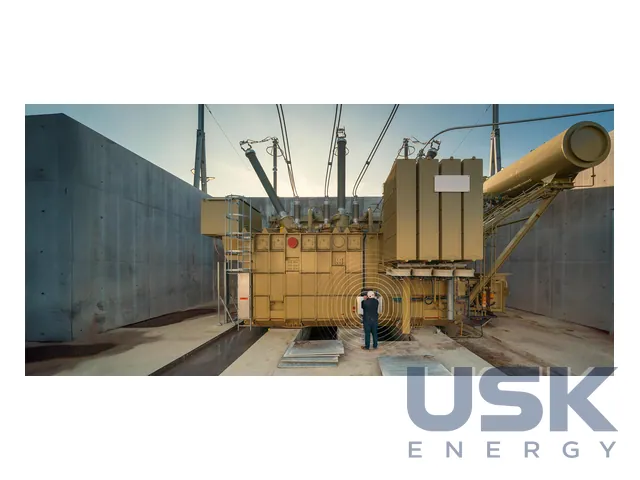

TOTUS G9 стоїть на верхньому щаблі модульної лінійки Camlin Energy. У ній G1 призначено для масового парку, G5 для важливих об'єктів, а G9 ставлять на трансформатори, відмова яких обходиться найдорожче. Це блочні трансформатори електростанцій, автотрансформатори магістральних підстанцій, вузли живлення ВЕС, СЕС і центрів обробки даних. Основа монітора — онлайн-аналіз розчинених в оливі газів разом із вологовмістом. Такого набору досить, щоб розпізнати перегрівання, часткові та дугові розряди, руйнування целюлозної ізоляції.
Монітор нарощують модулями без заміни базового блока. Модуль вводів (BM) працює з 3, 6 або 9 вводами і стежить за ємністю, тангенсом кута втрат, струмом витоку та його фазою, температурою й навантаженням. Модуль часткових розрядів ловить дефекти ізоляції на ранній стадії. Запатентовані алгоритми розділяють розряди у вводах і в баку та відсікають завади, а діаграма PD Triangle кольором показує наявність, інтенсивність і фазу активності. Модуль TFC реєструє наскрізні струми КЗ, після яких в обмотках лишаються механічні напруження і швидше старіє ізоляція. Окремо доступний моніторинг РПН.
Виробник наголошує на діагностиці дуги. Звичайний DGA-монітор бачить лише зростання ацетилену, головного маркера високоенергетичних розрядів D2. TOTUS зіставляє східчасте зростання ацетилену з високоенергетичними подіями модуля ЧР, визначає фазу та обмотку, де виникла дуга, і веде лік таких подій. У прикладі з брошури PD Triangle вказав на фазу H3 обмотки ВН, а характер розрядів на предмет із плаваючим потенціалом, тож огляд трансформатора одразу почали з цієї фази.
Аналітичні моделі (теплова, вологісна, навантажувальна, старіння ізоляції) розраховують температуру найбільш нагрітої точки, допустиме перевантаження, вологу в паперовій ізоляції та залишковий ресурс. Дані йдуть у ПЗ TOTUSPro і на платформу Sapient Asset Insights, яка зводить індекси технічного стану по всьому парку. Одна апаратна база для всіх модулів спрощує експлуатацію і зменшує сукупну вартість володіння, а сервіс Camlin додає експертний супровід під час розбору тривог. У статті Camlin про оцінювання стану трансформаторів описано гібридний метод індексу стану за посібником CIGRE 761, де група стану від 1 до 5 поєднується із загальним індексом здоров'я від 0,00 до 0,99.
Технічні характеристики
| DGA | 9 газів + вологовміст оливи |
|---|---|
| Модулі (опції) | часткові розряди (PD), моніторинг вводів (BM, 3/6/9 вводів), наскрізні струми КЗ (TFC), OLTC |
| Аналітика | теплова модель, волога в паперовій ізоляції, навантажувальна здатність, старіння ізоляції |
| Діагностика дугових розрядів | фаза й обмотка дуги, лік подій, PD Triangle |
| ПЗ | TOTUSPro, Sapient Asset Insights |
Запит ціни та строку поставки
Camlin TOTUS G9 — комплексний онлайн-монітор трансформатора: DGA 9 газів + волога, опції PD, вводи, TFC, Camlin. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 50 00 00 |
|---|---|
| HS, 6 знаків | 9027 50 |
| CN (ЄС) | 9027 50 00 |
| HTSUS (США) | 9027 50 80 60 |
| Митний тариф КНР | 9027 50 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки газів аналізує TOTUS G9?
Монітор вимірює 9 розчинених газів і вологовміст оливи. Цього вистачає для розпізнавання перегрівань, часткових і дугових розрядів та старіння целюлози.
Скільки вводів можна підключити до модуля BM?
Модуль вводів контролює 3, 6 або 9 вводів. Він вимірює ємність, тангенс кута втрат, струм витоку та його фазу.
Чим G9 відрізняється від G1 і G5?
G1 вимірює водень і вологу для масового парку, G5 аналізує 5 газів для важливих об'єктів. G9 дає повний профіль із 9 газів і ставиться на критичні трансформатори.
