Wabtec ShoreCONNECT — берегове електропостачання суден (OPS) до 20 МВА, 6,6/11 кВ, і кабельні барабани
ShoreCONNECT від Wabtec — високовольтна система керування кабелем «берег–судно» для берегового електропостачання суден потужністю до 20 МВА за напруги 6,6 або 11 кВ. На стоянці судно вимикає власні дизель-генератори й живиться від мережі порту. Обладнання ставлять на причалах круїзних, контейнерних, поромних і вантажних терміналів.
- Потужність
- до 20 МВА
- Напруга
- 11 кВ або 6,6 кВ (є НН-виконання)
- Частота
- 50 / 60 Гц
- Стандарти
- IEC/ISO/IEEE 80005-1 і -3
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Wabtec входить до провідних виробників систем керування кабелем (CMS) для берегового електропостачання OPS. Розробляє й виготовляє ShoreCONNECT німецький підрозділ STEMMANN-TECHNIK у Schüttorf, який понад 80 років працює з портами. Система стоїть між енергосистемою порту, наприклад місцевою підстанцією, і судном, а також між береговою з'єднувальною коробкою та судновою розеткою. Під'єднують круїзні лайнери, контейнеровози, судна постачання OSV/PSV, пороми RoPax і RoRo, автомобіле- та балкери. Береговий підвод живлення знижує викиди, вібрацію та шум суден біля причалу.
Основний високовольтний варіант передає до 20 МВА за напруги 11 або 6,6 кВ і частоти 50 або 60 Гц, відповідно до IEC/ISO/IEEE 80005-1 та 80005-3. Інші виконання з брошури розраховані на 7,5 МВА до 6,6 кВ і на 6,5 МВА до 11 кВ. Для малих суден є низьковольтні версії з окремим поводженням з кабелем. Обладнання для електропостачання 6–11 кВ портів і морських терміналів пристосоване до морського середовища та роботи за будь-якої погоди.

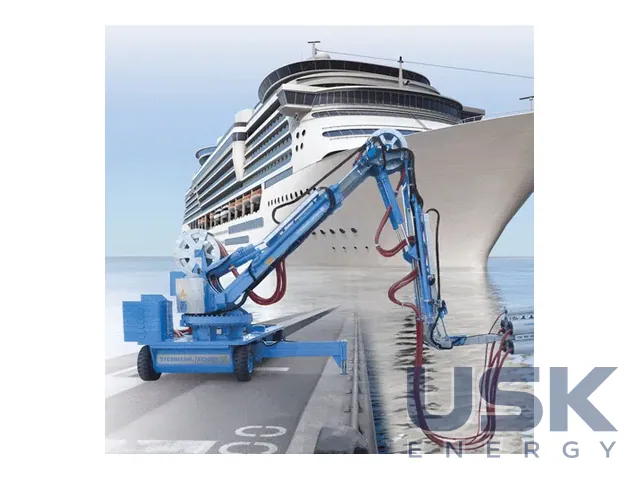

Конструкція підлаштовується під конкретний причал. Система переміщується вздовж нього, випускається в мобільному або стаціонарному виконанні, автоматично компенсує приплив і захищена від затоплення. Відмовостійка система вимкнення, ергономічний тримач вилки, шарнірна або телескопічна стріла й керування візком одним оператором знімають з екіпажу ручне прокладання важких кабелів.
Варіанти комплектації охоплюють візки з підпідлоговим кабельним ланцюгом або з кабельним барабаном зверху, різні кабельні роздавачі, барабани для переміщення краном чи навантажувачем на березі або на борту. Для контейнеровозів барабани ставлять на причалі чи в підпідлоговому кабельному каналі. Є пересувні берегові з'єднувальні коробки та повністю змонтовані коробки, класичні або шлейфові.

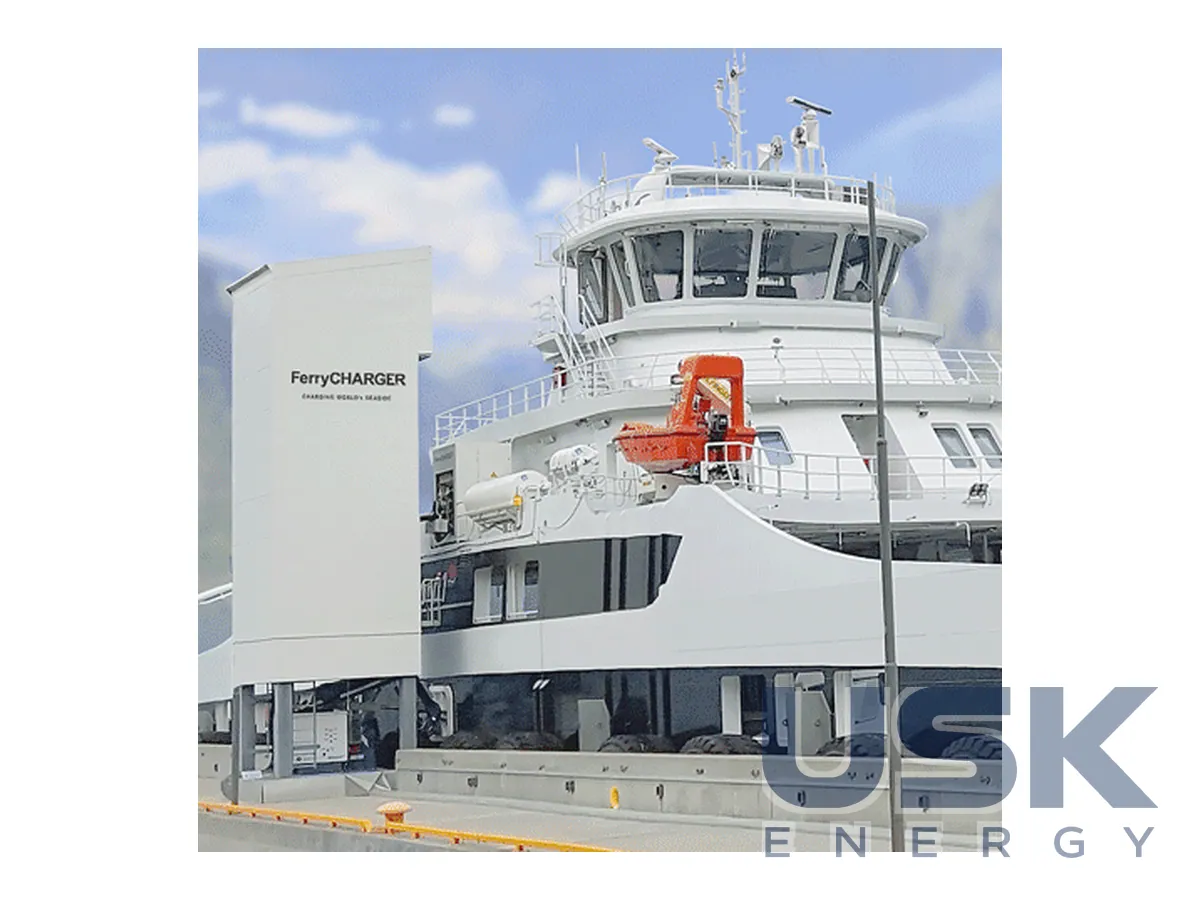

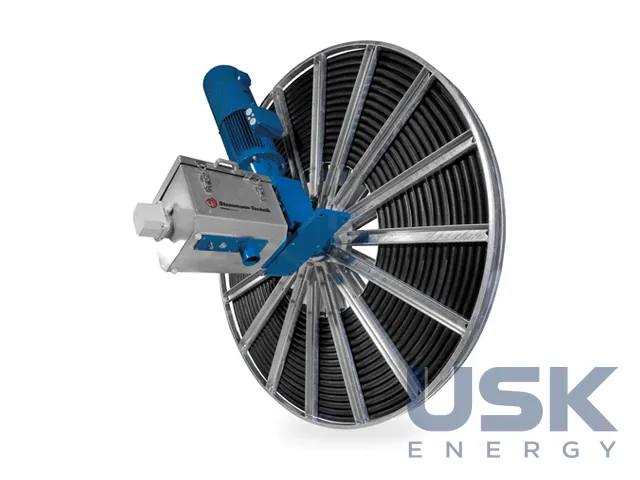

Для поромів із частими заходами Wabtec пропонує FerryCHARGER, який автоматично під'єднує живлення за кілька секунд, у високо- або низьковольтному виконанні. Окрема лінія — портові кабельні барабани Harbor Cable Reels для передачі енергії й даних на крани та перевантажувальну техніку, від одно- до трьохспіральних.
Технічні характеристики
| Потужність | до 20 МВА |
|---|---|
| Напруга | 11 кВ або 6,6 кВ (є НН-виконання) |
| Частота | 50 / 60 Гц |
| Стандарти | IEC/ISO/IEEE 80005-1 і -3 |
| Склад | система керування кабелем (CMS): візки з кабельним ланцюгом або барабаном, кабельні барабани, берегові з'єднувальні коробки |
| Безпека | відмовостійка система вимкнення, компенсація припливів, захист від затоплення |
| Виробництво | розроблення й виготовлення в Німеччині |
Запит ціни та строку поставки
Wabtec ShoreCONNECT — берегове електропостачання суден (OPS) до 20 МВА, 6,6/11 кВ, і кабельні барабани, Wabtec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8479 89 97 00 (кабельні системи) 8537 20 91 00 (розподільні коробки ВН) |
|---|---|
| HS, 6 знаків | 8479 89 |
| CN (ЄС) | 8479 89 97 (кабельні системи) 8537 20 91 (коробки ВН) |
| HTSUS (США) | 8479 89 95 99 (кабельні системи) 8537 20 90 00 (коробки ВН) |
| Митний тариф КНР | 8479 89 99 90 (кабельні системи) 8537 20 90 00 (коробки ВН) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність розрахована ShoreCONNECT?
Високовольтне виконання передає до 20 МВА за 6,6 або 11 кВ і частоти 50 або 60 Гц. Для окремих задач є низьковольтні версії.
Яким стандартам відповідає система?
Система відповідає IEC/ISO/IEEE 80005-1 та 80005-3 для берегового живлення суден.
Для яких суден і терміналів підходить обладнання?
Для круїзних лайнерів, контейнеровозів, суден OSV/PSV, поромів RoPax і RoRo, автомобіле- та балкерів. Для поромних ліній із частими заходами є автоматичний FerryCHARGER.
