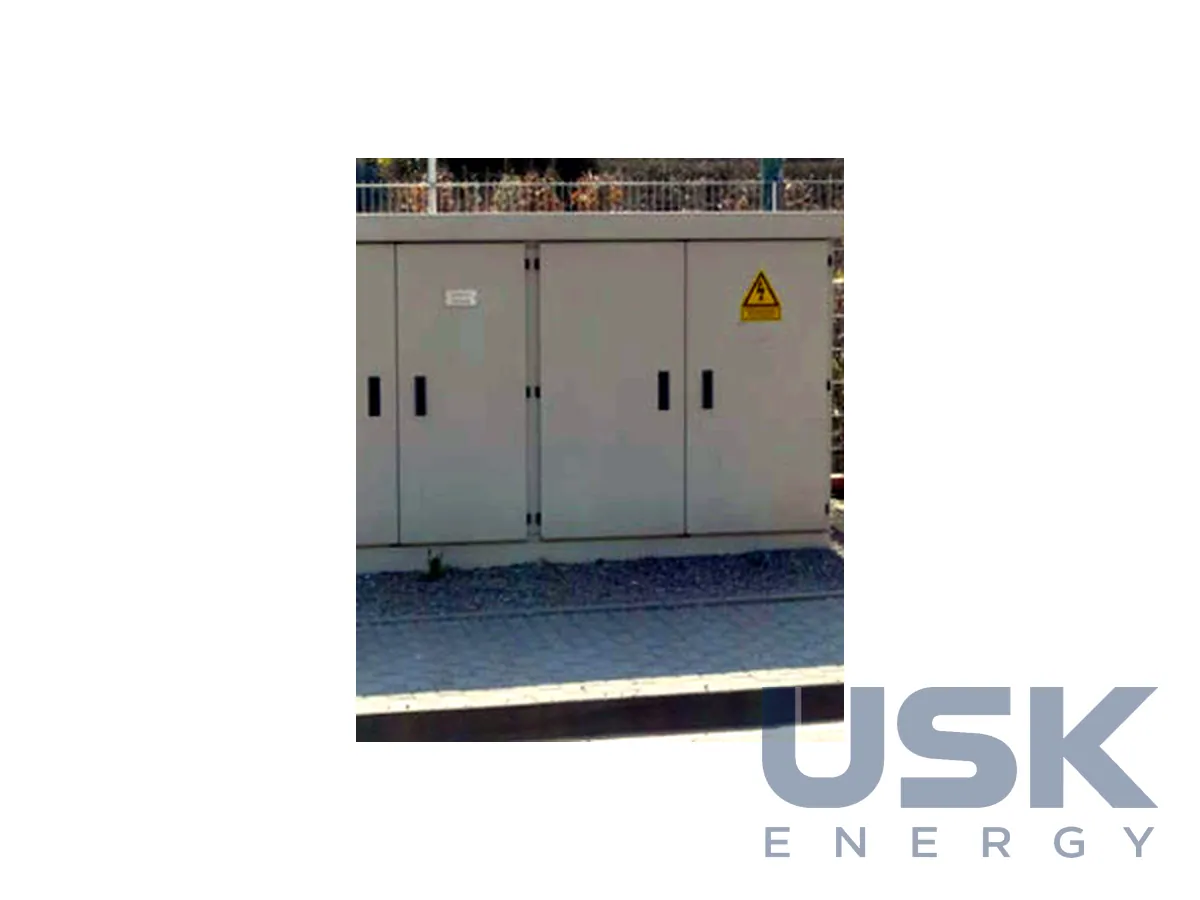

SGB-SMIT NDV400/NDV401 — компактна трансформаторна підстанція до 800 кВА
SGB-SMIT NDV400/NDV401 — компактна підстанція 12/24 кВ під трансформатор до 800 кВА. Має елегазовий РП і розширений щит НН, можливе встановлення обліку.
- Потужність трансформатора
- до 800 кВА
- РП СН
- SF6 RMU 12/24 кВ, опційно облік на СН
- РП НН
- вимикач-роз'єднувач 1600 А, до 13 відхідних ліній 400/630 А
- Випробування
- IEC/EN 62271-202
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
NDV400 і NDV401 займають середній щабель у лінійці компактних станцій SGB-SMIT, між найменшою LCS-E та потужними NDV1600/NDV2500. Станцію розраховано на трансформатор потужністю до 800 кВА і на мережі 12/24 кВ. Порівняно з молодшою моделлю вона має розширений щит НН, більше відхідних ліній і можливість розмістити облік на боці СН. Таку станцію ставлять у міських розподільних мережах, біля торговельних і офісних будівель, на невеликих виробництвах, де однієї лінії на 630 кВА вже не вистачає.
Бік СН зібрано на елегазовому кільцевому моноблоці RMU 12/24 кВ. Його набирають із комірок у кількох поєднаннях. Це можуть бути дві кабельні комірки й одна трансформаторна, три кабельні й одна трансформаторна або дві кабельні та комірка із силовим вимикачем. Останній варіант обирають, коли трансформатор треба захищати вимикачем із релейним захистом, а не запобіжниками. Опційно до RMU додають комірку обліку на СН із трьома ТН і трьома ТС.
Щит НН зібрано на вимикачі-роз'єднувачі із запобіжниками 1600 А, який виконує роль головного вимикача. Від збірної шини відходить до 13 ліній 400/630 А на запобіжниках-вимикачах. За бажанням замовника щит виконують за його проєктом, зокрема з місцем під лічильник у боксі типорозміру 3. Це зручно для абонентських станцій, де облік електроенергії ведуть на боці НН.
Станція пройшла типові випробування за IEC/EN 62271-202. Перевіряли електричну міцність з'єднань між РП високої напруги та трансформатором, механічну стійкість корпусу до зовнішніх навантажень і тепловий режим. Трансформатор усередині оболонки нагрівається не більше ніж на 15 K понад значення, виміряні в того самого трансформатора без корпусу, тому помітного запасу за потужністю заради корпусу не потрібно. Захист людей від внутрішньої дуги виконано за новою редакцією IEC/EN 62271-202.
Магнітне поле станції менше 100 мкТл. Цей показник важливий, коли станція стоїть у житловому кварталі, біля школи або в підвальному приміщенні будівлі і її вплив на сусідні приміщення перевіряють під час погодження. Під час підбору NDV400/NDV401 зазвичай визначають потужність трансформатора, схему RMU, чи потрібен облік на СН або на НН і скільки ліній НН треба під'єднати. Якщо за розрахунком навантаження потрібно понад 13 відхідних ліній або трансформатор більший за 800 кВА, переходять на NDV1600/NDV2500 з автоматичним вимикачем на вводі НН. Якщо ж навантаження невелике і місце обмежене, розглядають LCS-E. Корпуси всіх моделей виконано за єдиною логікою, тому принципи монтажу й обслуговування в них спільні. Вибір схеми RMU залежить від потужності та вимог до захисту. Трансформаторну комірку із запобіжниками зазвичай ставлять за менших потужностей, де плавка вставка простіша в обслуговуванні. Ближче до верхньої межі 800 кВА і за жорстких вимог до селективності із захистами мережі частіше обирають комірку із силовим вимикачем і реле.
Технічні характеристики
| Потужність трансформатора | до 800 кВА |
|---|---|
| РП СН | SF6 RMU 12/24 кВ, опційно облік на СН |
| РП НН | вимикач-роз'єднувач 1600 А, до 13 відхідних ліній 400/630 А |
| Випробування | IEC/EN 62271-202 |
| ЕМС | < 100 мкТл |
Запит ціни та строку поставки
SGB-SMIT NDV400/NDV401 — компактна трансформаторна підстанція до 800 кВА, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу СН розрахована підстанція?
На 12/24 кВ, РП СН виконано на елегазовому RMU.
Скільки відхідних ліній НН можна підключити?
До 13 ліній 400/630 А від вимикача-роз'єднувача 1600 А.
Чи можна встановити облік на стороні СН?
Так, облік на СН ставиться опційно. Трансформатор до 800 кВА.
