SGB-SMIT NDV1600/NDV2500 — компактна трансформаторна підстанція до 2500 кВА
SGB-SMIT NDV1600/NDV2500 — модульна підстанція великої потужності під трансформатор до 1600 кВА або 2500 кВА (690 В). Ставиться в мережах, на промислових об'єктах і ВДЕ, зокрема у виконанні на два трансформатори. РП СН на елегазовому RMU 12/24 кВ.
- Потужність трансформатора
- до 1600 кВА / 2500 кВА (690 В)
- РП СН
- SF6 RMU 12/24 кВ, облік на СН, відхідні лінії із запобіжниками на 2 трансформатори
- РП НН
- автоматичний вимикач 2500 А, до 14 відхідних ліній 400/630 А
- Опції
- відсіки для обліку, компенсації реактивної потужності, керування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

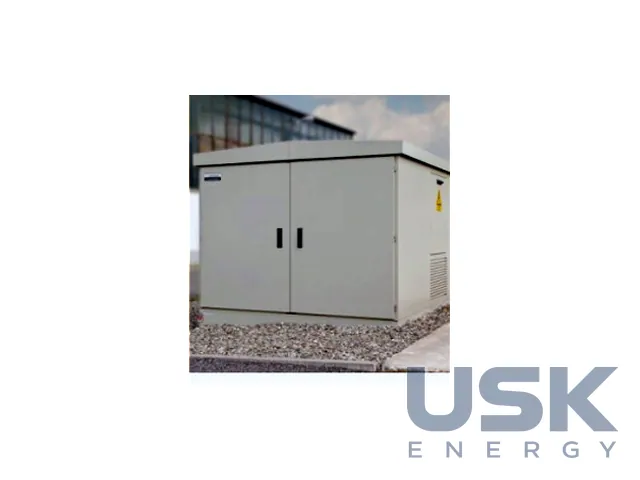

NDV1600 і NDV2500 стоять на верхньому щаблі лінійки компактних станцій SGB-SMIT. Під одним корпусом тут збирають підстанцію для трансформатора до 1600 кВА у варіанті NDV1600 або до 2500 кВА за напруги НН 690 В у варіанті NDV2500. Такі станції ставлять у розподільних мережах, на промислових майданчиках, на сонячних і вітрових об'єктах. Передбачено й виконання на два трансформатори, коли один майданчик живить дві секції навантаження або потрібен резерв за трансформаторною потужністю. У документації заводу станцію описано для роботи і як мережевої, і як абонентської підстанції.
Бік СН зібрано на елегазовому моноблоці RMU 12/24 кВ. Його конфігурацію набирають із функціональних комірок. Комірка обліку на СН містить три ТН і три ТС, відхідні лінії із запобіжниками розраховані на приєднання 2 трансформаторів. Якщо навантаження потребує комерційного обліку на боці СН, його розміщують безпосередньо в станції, без окремого пункту обліку поруч.
Щит НН побудовано довкола автоматичного вимикача 2500 А, який працює як головний вимикач. Від збірної шини відходить до 14 ліній із запобіжниками-вимикачами на 400/630 А. На замовлення в станції виділяють окремі відсіки під облік, компенсацію реактивної потужності та шафи керування. Конструкція модульна, NDV1600 і NDV2500 побудовано за одним принципом, тому станції можна збирати в різній комплектації без зміни загальної схеми.

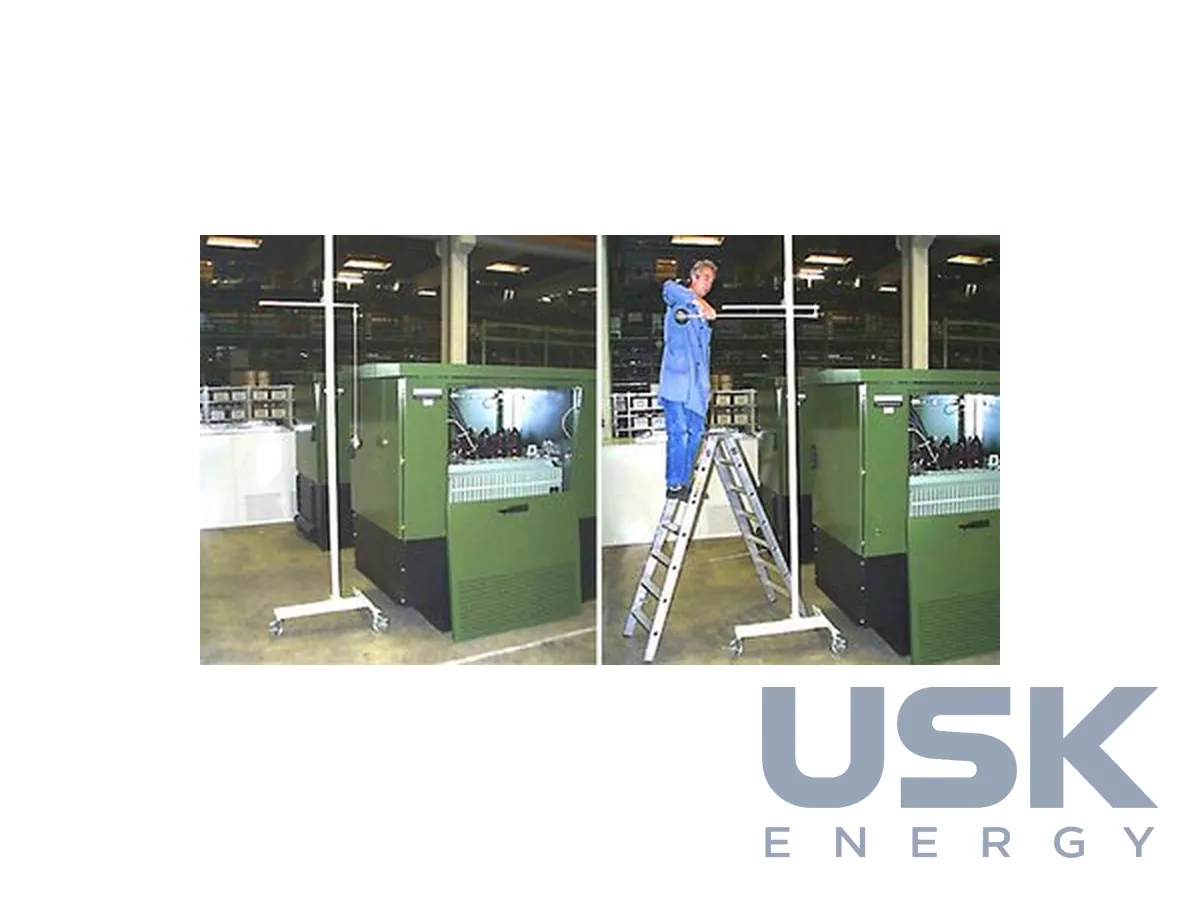

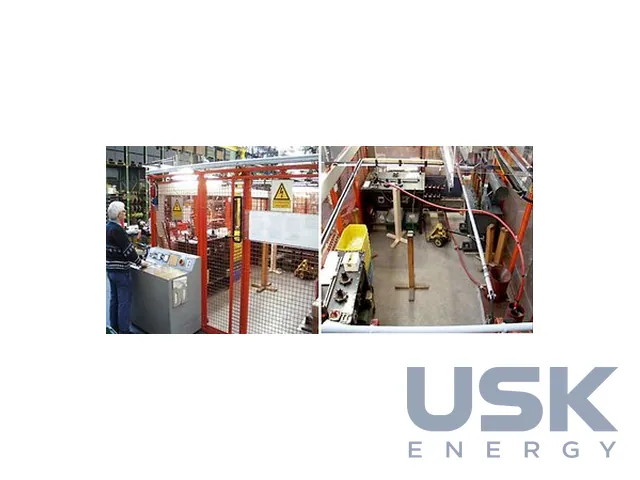

Підстанцію випробувано за IEC/EN 62271-202. Перевірено електричну міцність з'єднань між РП СН і трансформатором, механічну стійкість корпусу та нагрівання. Трансформатор усередині оболонки нагрівається не більше ніж на 15 K понад значення, виміряні в того самого трансформатора поза корпусом. Захист персоналу від внутрішньої дуги виконано за вимогами нової редакції стандарту. У документації SBG для компактних станцій зазначено випробувану систему захисту від дугового розряду на 20 кА протягом 1 с, класифікацію IAC AB підтверджено в поєднанні з певними типами РП СН. Рівень магнітного поля станції менше 100 мкТл.
Під час проєктування треба враховувати застереження з DIN EN 62271-202. За певних умов довкілля в поєднанні з класом оболонки номінальну потужність трансформатора знижують з урахуванням графіка навантаження та температури. Для об'єктів ВДЕ, де трансформатор довго працює на повній потужності в спекотні години, цей пункт перевіряють уже на етапі вибору трансформатора. Монтаж і обслуговування ведуть за інструкцією заводу, де наведено моменти затягування болтових з'єднань, мідних шин і кабельних наконечників, вимоги до під'єднання кабелів СН і НН, до кріплення вантажу під час перевезення та до догляду за корпусом. Роботи виконують із дотриманням DIN VDE 0105. Під'єднання кабелів ведуть за стандартами на розподільні кабелі 0,6/1 кВ і на кабелі з екструдованою ізоляцією середньої напруги.
Технічні характеристики
| Потужність трансформатора | до 1600 кВА / 2500 кВА (690 В) |
|---|---|
| РП СН | SF6 RMU 12/24 кВ, облік на СН, відхідні лінії із запобіжниками на 2 трансформатори |
| РП НН | автоматичний вимикач 2500 А, до 14 відхідних ліній 400/630 А |
| Опції | відсіки для обліку, компенсації реактивної потужності, керування |
| Випробування | IEC/EN 62271-202 |
Запит ціни та строку поставки
SGB-SMIT NDV1600/NDV2500 — компактна трансформаторна підстанція до 2500 кВА, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який трансформатор приймає NDV2500?
До 2500 кВА при напрузі НН 690 В, модель NDV1600 до 1600 кВА.
Чи можна поставити 2 трансформатори в одну підстанцію?
Так, RMU 12/24 кВ має відхідні лінії із запобіжниками на 2 трансформатори.
Що стоїть у щиті НН?
Автоматичний вимикач 2500 А і до 14 відхідних ліній 400/630 А.
