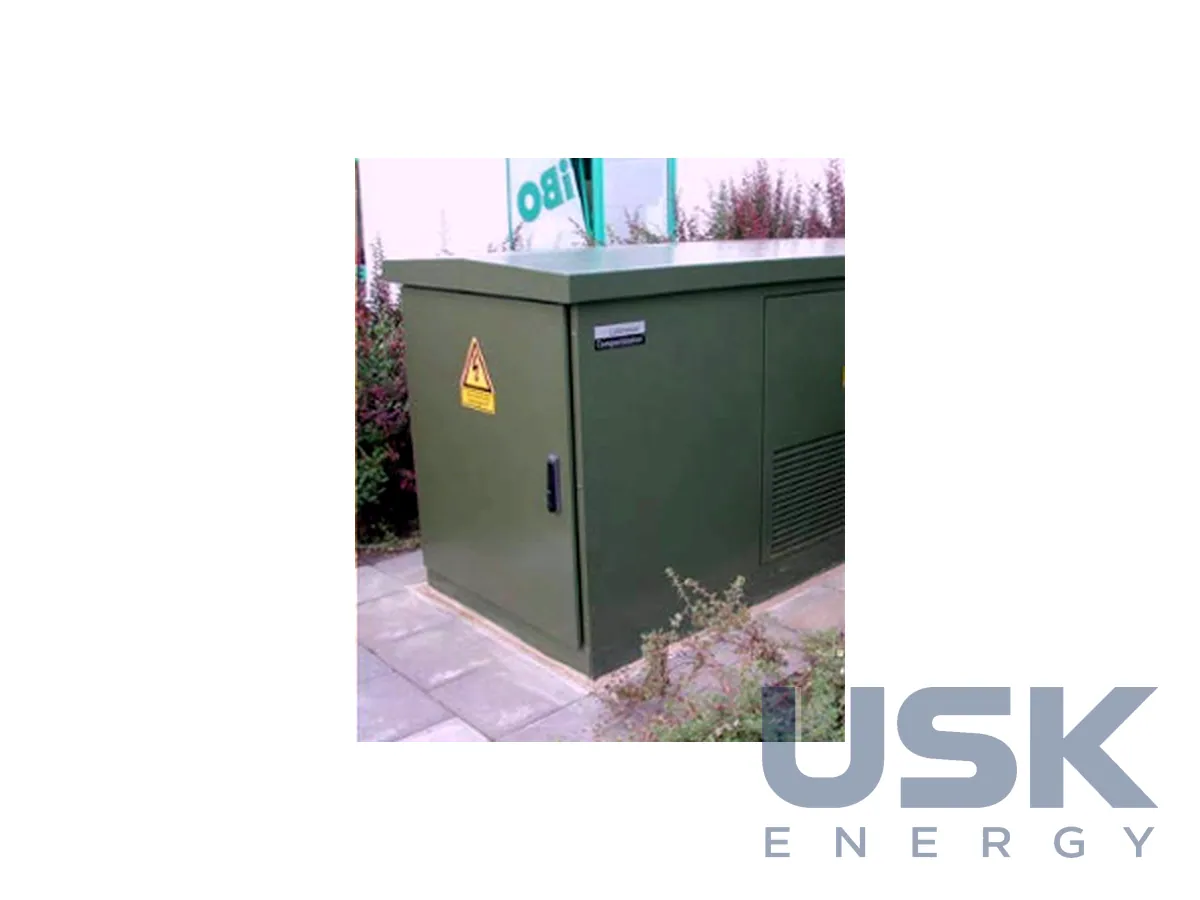

SGB-SMIT LCS-E — компактна трансформаторна підстанція до 630 кВА

Опис

LCS-E займає нижній щабель у лінійці компактних станцій SGB-SMIT. Це найменша за габаритами станція родини, розрахована на трансформатор потужністю до 630 кВА. Її ставлять у міських і селищних розподільних мережах, на околицях промзон, біля невеликих комерційних об'єктів, тобто там, де місця під підстанцію мало, а потужність навантаження вкладається в один трансформатор середньої величини.

Усередині корпусу три функціональні вузли. Бік СН зібрано на моноблоці з елегазовою ізоляцією SF6, по суті це кільцевий розподільний пристрій RMU, що вмикається в розріз кабельної лінії. Окремий відсік займає трансформатор. Щит НН побудовано на збірній шині 910 А, яка водночас слугує головною комутаційною ланкою, і до неї підключається 8 відхідних ліній із запобіжниками-вимикачами на 400/630 А. За бажанням замовника щит виконують за власним проєктом, зокрема з місцем під лічильник у боксі типорозміру 1.

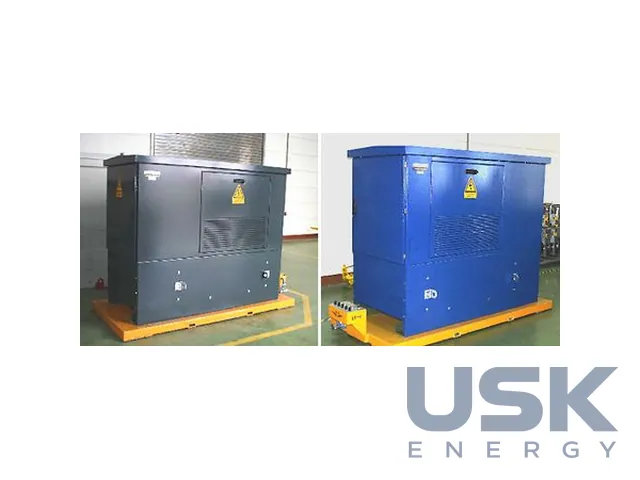

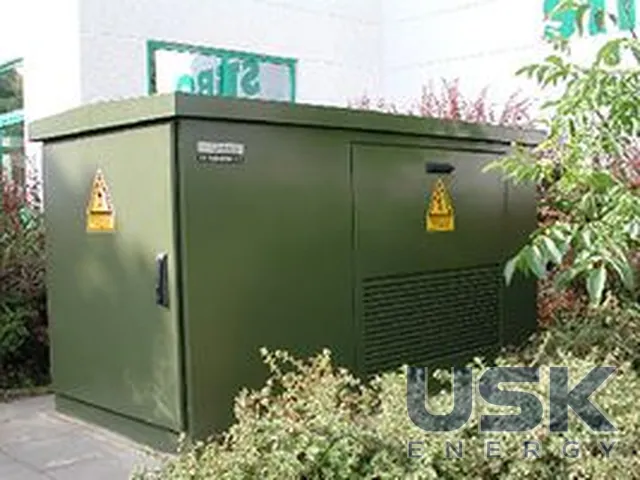

Корпус випускають у кількох варіантах. Є виконання без вводових прорізів, є фарбування в спеціальні кольори, коли станцію треба вписати в забудову чи ландшафт. Компонування лишається тим самим, тому монтаж, під'єднання кабелів і обслуговування виконують за однією схемою незалежно від зовнішнього вигляду.

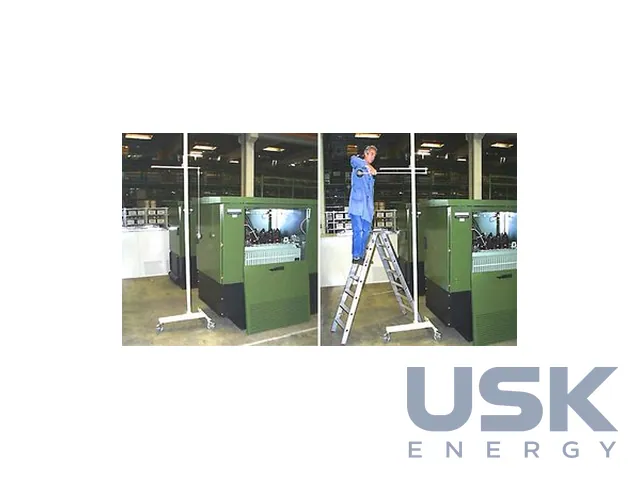

Станція пройшла типові випробування за IEC/EN 62271-202. Перевіряли електричну міцність з'єднань між розподільним пристроєм ВН і трансформатором. Окремою програмою підтверджено механічну стійкість корпусу до зовнішніх навантажень. Теплове випробування показало, що трансформатор усередині оболонки нагрівається не більше ніж на 15 K понад значення того самого трансформатора, виміряного поза корпусом. Для вибору потужності це важливо, бо станція майже не забирає тепловий запас трансформатора. Окрему увагу приділено захисту людей під час внутрішньої дуги, вимоги нової редакції IEC/EN 62271-202 щодо стійкості до дугового розряду виконано.

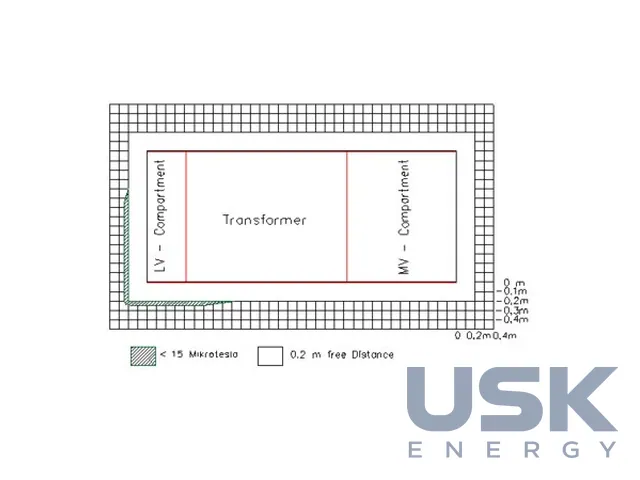

Щодо електромагнітної сумісності рівень магнітного поля станції менше 100 мкТл. Для станцій поруч із житловими будинками, школами чи офісами цей показник часто перевіряють під час погодження місця встановлення. Під час підбору LCS-E зазвичай починають із потужності трансформатора та кількості відхідних ліній НН, далі уточнюють тип RMU, варіант корпусу й колір. Якщо восьми відхідних ліній бракує або потужність виходить за 630 кВА, переходять на більші станції лінійки. Результати типових випробувань зручно використовувати безпосередньо під час проєктування. Перевищення нагрівання не більше 15 K свідчить, що трансформатор в оболонці станції працює майже в тих самих теплових умовах, що й за відкритого встановлення, і його навантажувальну здатність не доводиться помітно знижувати. Випробування на внутрішню дугу підтверджує, що під час пробою всередині відсіку тиск і гарячі гази відходять заданим шляхом і не вражають людину біля дверей станції. Перевірка механічної стійкості корпусу має значення для станцій біля проїздів, тротуарів і в місцях, де можливі удари та снігове навантаження на дах.
