Sediver — тарілчасті ізолятори із загартованого скла для ПЛ змінного струму до 1000 кВ

Опис

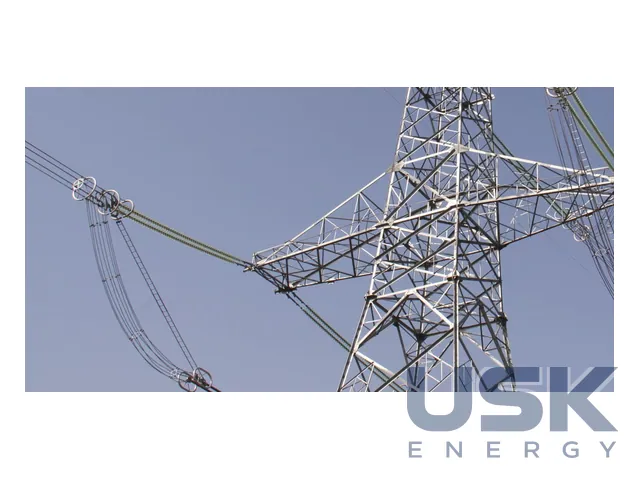

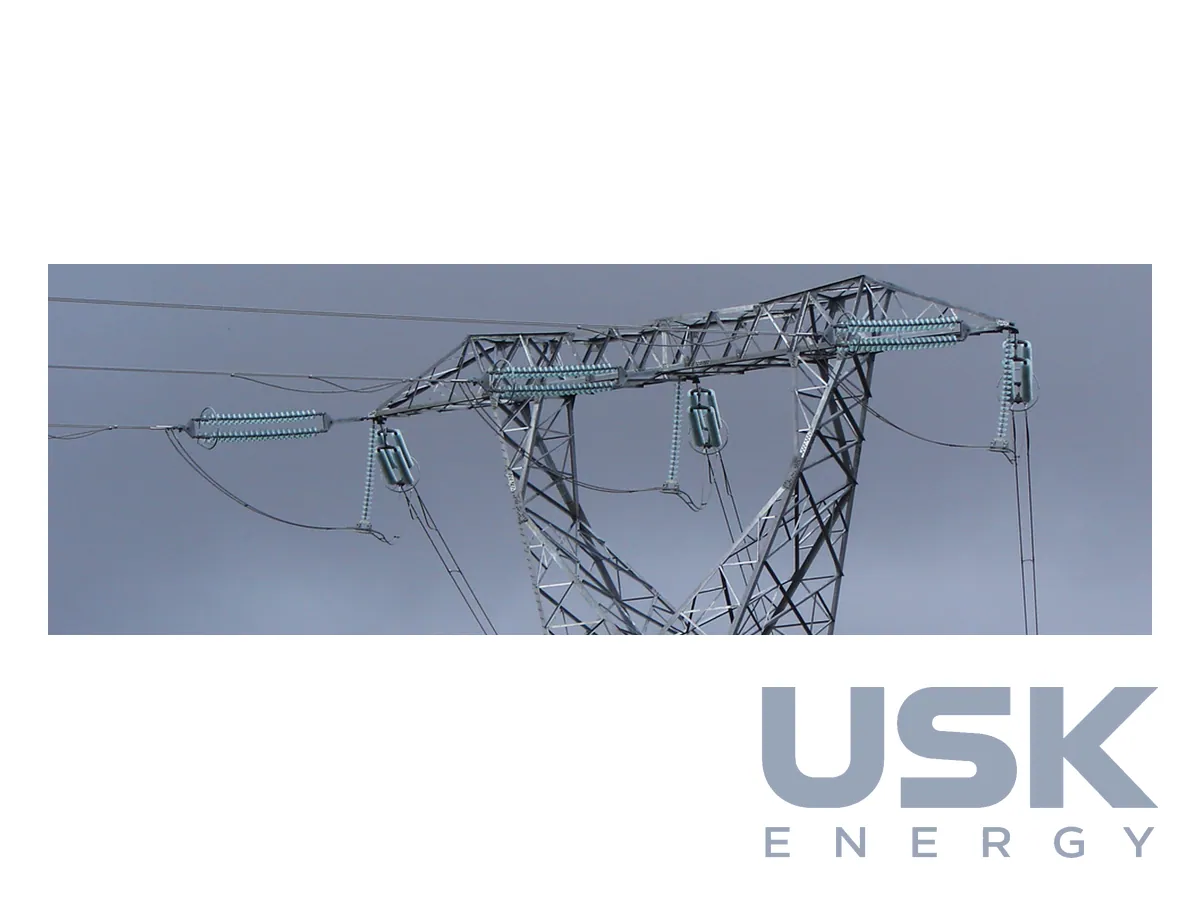

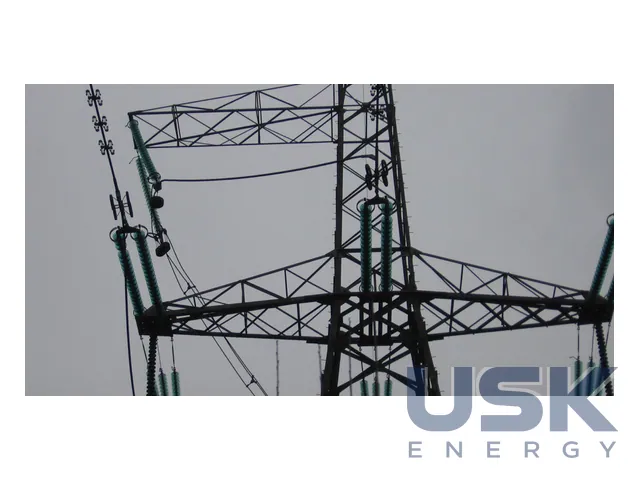

Тарілчасті ізолятори Sediver із загартованого скла типу cap and pin працюють у підвісних і натяжних гірляндах ПЛ змінного струму до 1000 кВ. Механічне навантаження в ряду від 40 до 840 кН. Компанія заснована у 1898 році в Сен-Йорі (Франція), за даними виробника в експлуатації понад 650 млн її ізоляторів, а досвід на лініях до 1000 кВ становить 75 років. Каталог охоплює вироби під стандарти ANSI, IEC і BS.

Ізолятор складається зі скляної тарілки, металевої шапки та стрижня. Скло з'єднане з арматурою високоміцним алюмінатним цементом із фірмовим гарячим твердненням, це дає стабільну механічну та залишкову міцність протягом усього строку служби. Електричні та механічні характеристики не деградують з часом, і строк служби ізолятора перевищує строк служби проводів, арматури та опор. Для чорної металевої арматури в морській і промисловій атмосфері Sediver пропонує посилене цинкування шапки і стрижня до 120 мкм або до 130 мкм, а також цинкову втулку на стрижні з позначенням Z, наприклад F120PB/146Z. Висока чистота скла дає дуже низький рівень самовільного руйнування тарілок, що виробник підтверджує статистикою по лініях.

Головна експлуатаційна перевага загартованого скла у поведінці при пошкодженні. Пошкоджена тарілка добре видна під час огляду лінії, прихованих дефектів не буває. Ізолятор із розбитою тарілкою зберігає залишкову механічну міцність, тому гірлянда зберігає механічну цілісність, а заміну планують без поспіху. На таких гірляндах допускаються роботи під напругою. Для служби експлуатації це означає простий регламент, огляд з землі або з вертольота, без вимірювань на кожному елементі, як це потрібно для порцеляни.

Ряд має чотири профілі під різний ступінь забруднення за IEC 60815-1, стандартний, туманостійкий (fog), відкритий (open) і Outerib. За промислового, сільськогосподарського та прибережного забруднення Sediver радить стандартний профіль у районах з дуже слабким, слабким і середнім рівнем, а fog у районах сильного та дуже сильного забруднення. Для пустельного забруднення відповідно open і fog. Усі моделі можна замовити із заводським силіконовим покриттям.

Уся чорна металева арматура оцинкована гарячим способом. IEC 60383-1 і ASTM A153-82 вимагають маси цинку 600/610 г/м², що відповідає товщині 85/86 мкм. Для жорстких умов Sediver збільшує товщину цинку на шапці та стрижні до 120 мкм або до 130 мкм. Для морської і промислової атмосфери стрижень можна оснастити втулкою з цинку високої чистоти, такі ізолятори мають у позначенні літеру Z, наприклад F100PB/146Z. Діелектричні випробування окремих ізоляторів і гірлянд виконують у п'яти дослідних центрах Sediver з атестацією ISO 9001 або ISO 17025 за стандартами IEC, ANSI і CSA.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
