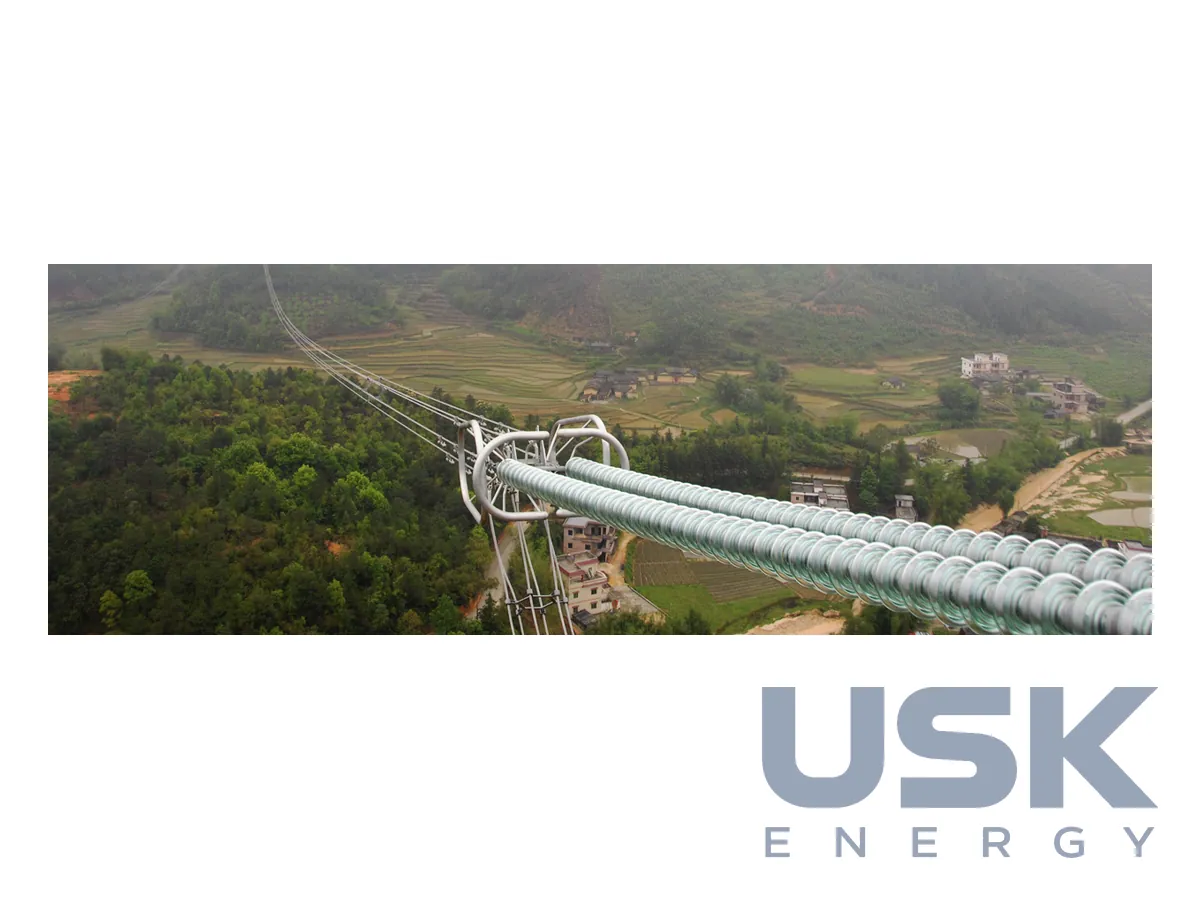

Sediver HRTG — ізолятори з високоомного загартованого скла для ПЛ постійного струму (HVDC) до ±800 кВ
Тарілчасті ізолятори Sediver HRTG з високоомного загартованого скла для ПЛ постійного струму (HVDC) до ±800 кВ, механічне навантаження 70–840 кН. Виконання за IEC 61325, профілі fog, open і Outerib.
- Тип
- тарілчастий для HVDC
- Механічне навантаження
- 70–840 кН
- Напруга
- до ±800 кВ DC
- Матеріал
- високоомне загартоване скло (HRTG), захист арматури від електролітичної корозії
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ізолятори HRTG (High Resistivity Toughened Glass) Sediver створила в середині 1980-х спеціально для повітряних ліній постійного струму. Постійна напруга дає ізолятору навантаження, яких немає на змінному струмі, тому звичайне загартоване скло тут не підходить. Виробник виділяє 4 додаткові обмеження, які постійний струм накладає на ізолятор, і HRTG відповідає на кожне з них складом скла та конструкцією. Виріб розрахований на ПЛ HVDC до ±800 кВ і випускається на механічне навантаження 70–840 кН у профілях fog, open і Outerib.
Основа конструкції у складі скла. У високоомному склі рухливість іонів натрію обмежена добавкою більших катіонів, тому іонна міграція блокується і ризик відмови через неї виключений. Спеціальний процес варіння дає скло дуже високої чистоти, менш чутливе до накопичення іонів. Сама тарілка має збільшену довжину шляху витоку для кращої роботи під забрудненням, а металева арматура захищена від електролітичної корозії, характерної для ліній постійного струму. На постійній напрузі забруднення осідає на ізоляторі інтенсивніше, а струм витоку тече в одному напрямку, тому збільшений шлях витоку і захист цинкового шару арматури тут важать більше, ніж на змінному струмі.
Ці рішення лягли в основу критеріїв, які пізніше увійшли до IEC 61325, досі єдиного міжнародного стандарту з вимогами до ізоляторів HVDC. В каталозі Sediver наводить посилання також на IEC 60305 і IEC 60120, серед типових виконань є F300PU/C195DC, F420PQ/C205DC і F550CT/C240DC, під проєкт можливі нестандартні вироби. Стан DC-ізоляторів після 30 років експлуатації Sediver відстежувала спільно з енергокомпаніями. Результати цих спостережень і випробувань команда Sediver регулярно публікує на CIGRE, INMR World Congress та інших галузевих конференціях.
Досвід застосування великий. З 1965 р. на лініях HVDC до 800 кВ встановлено понад 12 млн штук, перша лінія у списку виробника Konti-Skan між Данією і Швецією на ±300 кВ. Серед проєктів на ±800 кВ лінії Belo Monte I і II у Бразилії, Biswanath Agra в Індії, Jinping-Sunan, Baihetan-Jiangsu і Baihetan-Zhejiang у Китаї. На ±500 кВ працюють, наприклад, Pacific Intertie у США, Inga-Shaba у ДР Конго, Fenno Skan між Фінляндією і Швецією, на ±600 кВ Itaipu та Rio Madeira у Бразилії. На ±200 кВ працює лінія Corsica-Sardinia-Italy, на ±350 кВ North South Island у Новій Зеландії.
Під час підбору гірлянди для ПЛ HVDC враховують клас напруги, механічне навантаження, рівень і тип забруднення траси. Профіль fog, open або Outerib обирають під характер забруднення, кількість ізоляторів у гірлянді визначають за потрібною довжиною шляху витоку. Серед практичних кейсів виробника модернізація старої лінії 500 кВ DC.
Технічні характеристики
| Тип | тарілчастий для HVDC |
|---|---|
| Механічне навантаження | 70–840 кН |
| Напруга | до ±800 кВ DC |
| Матеріал | високоомне загартоване скло (HRTG), захист арматури від електролітичної корозії |
| Профілі | fog, open, Outerib |
| Стандарт | IEC 61325 |
Запит ціни та строку поставки
Sediver HRTG — ізолятори з високоомного загартованого скла для ПЛ постійного струму (HVDC) до ±800 кВ, Sediver. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 10 00 00 |
|---|---|
| HS, 6 знаків | 8546 10 |
| CN (ЄС) | 8546 10 00 |
| HTSUS (США) | 8546 10 00 00 |
| Митний тариф КНР | 8546 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим ізолятор HRTG відрізняється від звичайного скляного?
Високоомне скло блокує іонну міграцію під постійною напругою, шлях витоку збільшений, арматура захищена від електролітичної корозії.
На яку напругу та навантаження розраховані ізолятори HRTG?
Для ПЛ постійного струму до ±800 кВ, механічне навантаження 70–840 кН.
За яким стандартом випускаються ізолятори HRTG?
За IEC 61325, у профілях fog, open і Outerib.
