COELME-EGIC VSV — вакуумный выключатель для контактной сети и тяговых подстанций 25 кВ
Вакуумный коммутационный аппарат COELME-EGIC VSV для контактной сети и фидерных подстанций 25 кВ (27,5 кВ), номинальный ток до 2500 А. Ток отключения КЗ до 25 кА, ток включения КЗ до 65 кА (пик).
- Номинальное напряжение
- 25 кВ (27,5 кВ)
- Номинальный ток
- до 2500 А
- Ток отключения КЗ
- до 25 кА
- Ток включения КЗ
- до 65 кА (пик)
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
VSV от COELME-EGIC относится к вакуумным коммутационным аппаратам наружной установки для контактной сети и фидерных тяговых подстанций 25 кВ (27,5 кВ). В зависимости от исполнения он работает как выключатель нагрузки или как выключатель. Номинальный ток до 2500 А, ток отключения КЗ до 25 кА, ток включения КЗ до 65 кА (пик), ток термической стойкости до 25 кА в течение 3 с. Аппаратом оперируют под нагрузкой дистанционно и вручную, привод электромагнитный. Номинальное напряжение 25 кВ соответствует тяговым сетям переменного тока, а 27,5 кВ наибольшему рабочему напряжению таких сетей.
Дуга гасится в вакуумной камере, элегаза в аппарате нет. Для железных дорог это удобно дважды. Во-первых, не нужен контроль давления и учёт элегаза на десятках рассредоточенных пунктов секционирования вдоль линии. Во-вторых, вакуумная камера имеет большой коммутационный ресурс, а на тяговой сети фидеры переключают часто. Ток включения КЗ до 65 кА (пик) означает, что аппарат можно безопасно включать на повреждённый участок, например при пробном включении после отключения фидера защитой. Электромагнитный привод работает от цепей управления подстанции или пункта секционирования.
VSV валидирован железнодорожными операторами SNCF Réseau (Франция), Infrabel (Бельгия) и IP (Португалия). Валидация у национальных операторов означает, что аппарат прошёл их собственные программы испытаний и допущен к установке на их сетях. Есть исполнение на диапазон температур −50…+40 °C, так что аппарат работает и в северных странах, и в регионах с жарким летом. На базе VSV COELME-EGIC создала колонковый вакуумный выключатель VCB на 72,5 кВ без элегаза для сетей ВН.

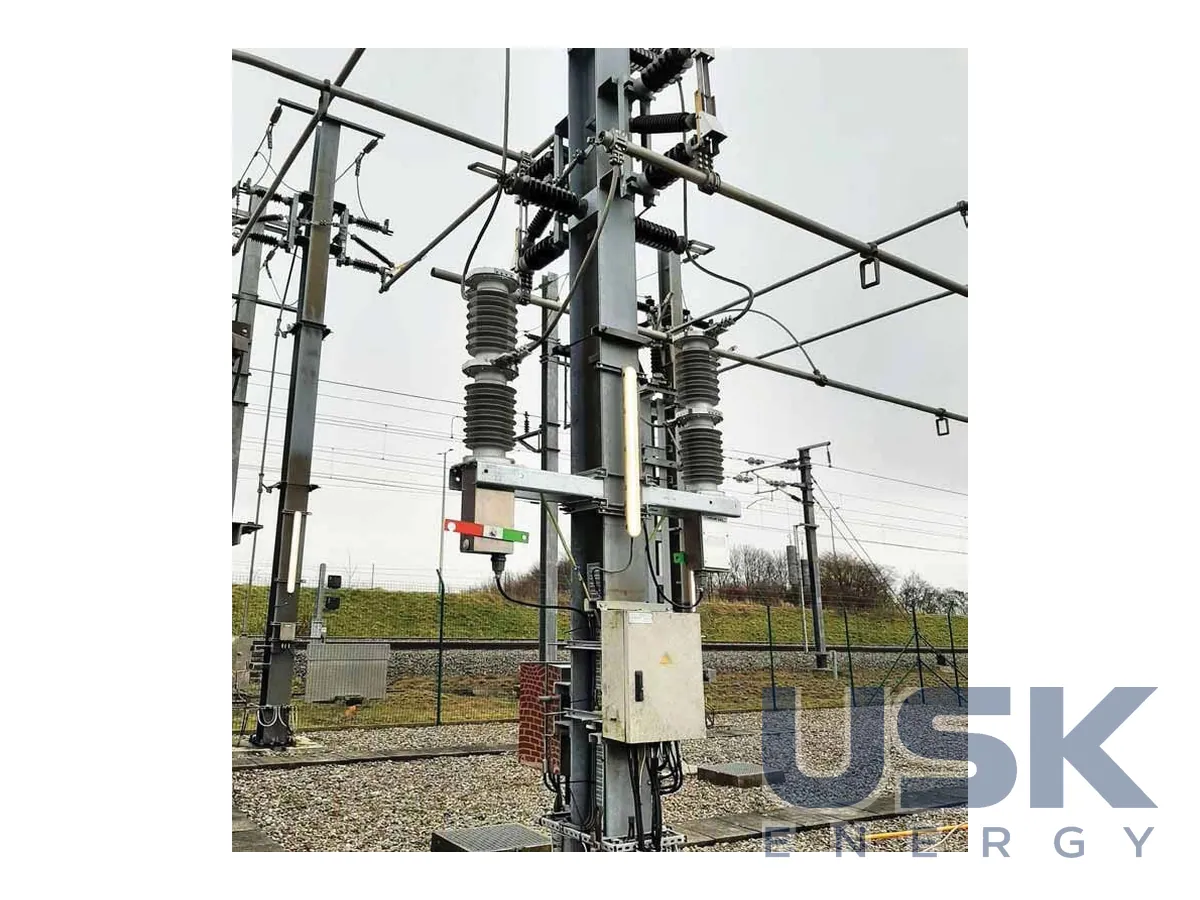

Типичные места установки VSV пункты секционирования и параллельного соединения контактной сети, фидеры тяговых подстанций, присоединения ответвлений. Аппарат заменяет разъединители с ручным приводом там, где нужно переключать участки под нагрузкой и дистанционно, без выезда персонала. Вместе с вакуумным выключателем нагрузки Railway LBS он закрывает типовые задачи коммутации на тяговой сети переменного тока 25 кВ. Для однопутных и двухпутных участков схему пунктов секционирования и число аппаратов определяют по проекту электроснабжения.
При запросе указывают напряжение тяговой сети (25 кВ или 27,5 кВ), функцию аппарата (выключатель нагрузки или выключатель), номинальный ток, ток КЗ в точке установки, климатическое исполнение, напряжение цепей управления и способ установки на опоре или раме. Для пунктов с дистанционным управлением отдельно согласуют схему сигнализации положения и интерфейс с системой телеуправления. Подробные характеристики конкретного исполнения приводятся в техническом описании производителя. Если требуется встроенный заземлитель или особая компоновка, это обсуждают с производителем на этапе проекта.
Технические характеристики
| Номинальное напряжение | 25 кВ (27,5 кВ) |
|---|---|
| Номинальный ток | до 2500 А |
| Ток отключения КЗ | до 25 кА |
| Ток включения КЗ | до 65 кА (пик) |
| Привод | электромагнитный |
| Температура | исполнение −50…+40 °C |
Запрос цены и срока поставки
COELME-EGIC VSV — вакуумный выключатель для контактной сети и тяговых подстанций 25 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 21 00 00 |
|---|---|
| HS, 6 знаков | 8535 21 |
| CN (ЕС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Таможенный тариф КНР | 8535 21 00 00 |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какими железнодорожными операторами валидирован VSV?
SNCF Réseau, Infrabel и IP (Португалия).
Какие токи КЗ выдерживает VSV?
Ток отключения КЗ до 25 кА, ток включения КЗ до 65 кА (пик), номинальный ток до 2500 А.
В каком климате может работать VSV?
Есть исполнение на температуру −50…+40 °C.
