COELME-EGIC CBVD — V-образный разъединитель с центральным разрывом 72,5–170 кВ

Описание

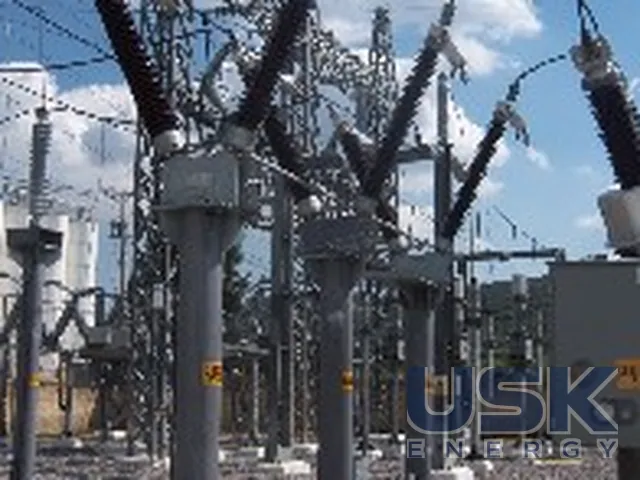

CBVD от COELME-EGIC относится к компактным разъединителям с центральным разрывом и V-образным расположением изоляторов. Номинальное напряжение 72,5–170 кВ, номинальный ток до 3150 А, ток термической стойкости до 40 кА в течение 3 с. Аппарат происходит от классического разъединителя с центральным разрывом CBD и сохраняет его основные конструктивные решения и принцип работы. Изоляторы полюса стоят V-образно на общей раме, ножи смыкаются посередине, как у CBD, но полюс занимает меньше места по ширине. Изоляторы V-образного полюса крепятся к раме в одной зоне и расходятся кверху, поэтому основание полюса узкое и легко помещается на одну балку.

Материалы и процесс производства у CBVD те же, что и у CBD, по процедурам ISO 9001. Поэтому CBVD так же долго работает в самых тяжёлых условиях окружающей среды. Производитель описывает аппарат как очень компактное и экономичное исполнение, которое можно вписать практически в любую компоновку подстанции. Прочная экономящая место рама даёт возможность установить три полюса на одну горизонтальную балку, которую держат одна или две вертикальные стойки. Отсюда и пригодность CBVD для установки на опоре, когда под разъединитель нет отдельной площадки на ОРУ.

Три полюса обычно оперируются одновременно одним приводом, ручным или моторным. Ручной привод подходит для редких оперирований на ответвлениях, моторный ставят, когда разъединитель входит в схему телеуправления подстанции. На полюс можно установить встроенные заземляющие ножи с одной или с обеих сторон, с той же термической стойкостью, что и у главных ножей. Разъединитель по запросу оснащают устройством коммутации тока перевода шин по IEC 62271-102 (приложение B). Оно нужно, когда присоединение переводят с одной системы шин на другую под нагрузкой. Встроенный заземлитель можно дополнить устройствами коммутации наведённых токов по IEC 62271-102, на случай, когда заземлитель отключает ток, наведённый от соседней цепи.

Аппарат соответствует действующим стандартам IEC и ANSI и может быть адаптирован под спецификацию заказчика. Контакты, шарниры и покрытия взяты от CBD, поэтому обслуживание такое же, без отдельной смазки в течение срока службы. Для службы эксплуатации, у которой в сети уже работают CBD, CBVD не требует новых навыков, одинаковые узлы и принцип работы упрощают обучение и запасы.

Типичные места установки CBVD тесные ячейки ОРУ в диапазоне 72,5–170 кВ и ответвления от ВЛ с установкой на опоре. При запросе указывают напряжение, номинальный ток, количество и расположение заземлителей, тип привода, тип опорной конструкции (балка на одной или двух стойках, опора ВЛ) и уровень загрязнения для выбора пути утечки. У COELME-EGIC более 70 лет опыта в производстве разъединителей.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.
