COELME-EGIC DOM / AOM — цифровой и автономный приводы с телеуправлением (IEC 61850)
Приводы COELME-EGIC со встроенным RTU, цифровой DOM для интеграции в АСУ ТП подстанций по IEC 61850 и автономный AOM для объектов без питания собственных нужд. AOM питается от аккумулятора 24 В DC с солнечной панелью и управляется по GSM/GPRS.
- DOM
- RTU, IEC 61850 и IEC 62271-3, MODBUS, опционально DNP3, IEC 60870-5, оптический выход
- AOM
- аккумулятор 24 В DC с солнечной панелью, управление по GSM/GPRS
- Функции
- контроль состояния, сравнение с эталонной кривой двигателя, сигнализация
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание

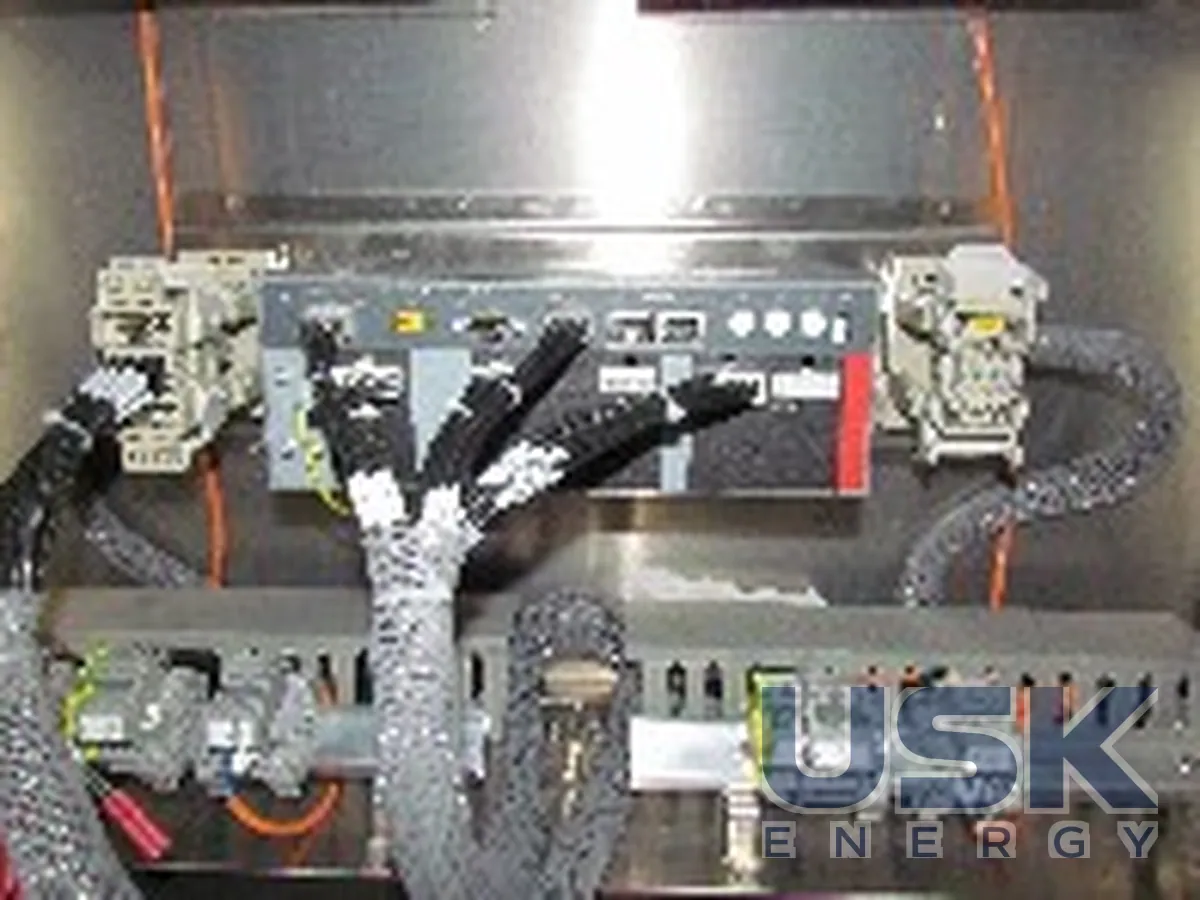

DOM и AOM от COELME-EGIC относятся к приводам коммутационных аппаратов со встроенным RTU для дистанционного управления и передачи данных в реальном времени. Цифровой привод DOM спроектирован для аппаратов COELME-EGIC и их цифровой интеграции в АСУ ТП подстанции. Автономный AOM предназначен для аппаратов на удалённых объектах и там, где нет сети питания собственных нужд. Оба привода строятся из трёх основных узлов, блока питания (PSU), моторного привода (OM) и RTU, который размещён в шкафу привода.
DOM соответствует IEC 61850 и IEC 62271-3, его RTU обменивается данными с узлами привода по MODBUS или другим протоколам, а с диспетчерским уровнем по IEC 61850. Опционально доступны DNP3, IEC 60870-5 и оптический выход вместо медных соединений, а также модули Ethernet, оптики и GSM-роутер. Блок питания DOM выполнен на 24 В DC с первичным импульсным преобразованием и широким диапазоном входных напряжений. Пороги сигнализации и характеристические кривые настраивают индивидуально через интерфейс NFC, а для дополнительных сигналов можно добавить аналоговые и цифровые входы. При необходимости DOM комплектуют резервной аккумуляторной батареей.
AOM питается от аккумуляторной системы 24 В DC, которую заряжают солнечные панели или автотрансформатор. Если сеть НН на объекте есть, блок питания только преобразует её напряжение под привод и RTU. Ёмкость и автономность батареи подбирают под требования заказчика. Связь с диспетчером идёт по GSM/GPRS, модуль связи (роутер 3G) может быть встроен в RTU или вынесен, возможно прямое подключение к ПК. AOM можно подключить к камере, которая передаёт снимки в диспетчерскую, и тогда дежурный видит фактическое положение аппарата до и после оперирования. Камера особенно полезна на пунктах без постоянного персонала.
Моторный привод в обеих системах стандартный привод COELME, который ставят на опоры разного типа, в том числе решётчатые, и на разную высоту. По запросу предусмотрено ручное оперирование с уровня земли без специального инструмента. RTU контролирует состояние аппарата, сравнивает работу двигателя с эталонной кривой и при отклонении выдаёт сигнализацию, автоматически отправляет тревоги на диспетчерский пункт и управляет цепью подогрева шкафа. Для AOM есть готовое программное обеспечение SCADA, а оба привода можно интегрировать в существующую систему телеуправления заказчика.
DOM ставят на подстанциях с цифровой АСУ ТП, AOM на разъединителях и выключателях нагрузки на удалённых пунктах ВЛ. При запросе указывают тип аппарата, протокол связи, канал (оптика, Ethernet, GSM), наличие питания собственных нужд, требуемую автономность батареи, высоту установки привода и потребность в камере. Для DOM дополнительно указывают требуемые входы и выходы и схему резервирования питания.
Технические характеристики
| DOM | RTU, IEC 61850 и IEC 62271-3, MODBUS, опционально DNP3, IEC 60870-5, оптический выход |
|---|---|
| AOM | аккумулятор 24 В DC с солнечной панелью, управление по GSM/GPRS |
| Функции | контроль состояния, сравнение с эталонной кривой двигателя, сигнализация |
Запрос цены и срока поставки
COELME-EGIC DOM / AOM — цифровой и автономный приводы с телеуправлением (IEC 61850), COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8537 10 98 90 |
|---|---|
| HS, 6 знаков | 8537 10 |
| CN (ЕС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Таможенный тариф КНР | 8537 10 90 90 |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какие протоколы поддерживает привод DOM?
IEC 61850 и IEC 62271-3, MODBUS, опционально DNP3 и IEC 60870-5, есть оптический выход.
Как питается автономный привод AOM?
От аккумулятора 24 В DC с солнечной панелью, управление по GSM/GPRS.
Какие функции диагностики есть у приводов?
Контроль состояния, сравнение работы с эталонной кривой двигателя и сигнализация.
