COELME-EGIC CD / CM — моторные и ручные приводы разъединителей и заземлителей

Описание

Приводы CD и CM от COELME-EGIC управляют разъединителями и заземлителями наружной установки среднего и высокого напряжения. Моторные приводы CD дают местное и дистанционное управление, ручные CM предназначены для оперирования рычагом. Приводы подходят к любым разъединителям COELME-EGIC и по запросу легко адаптируются к аппаратам других производителей. Более 100 тыс. разъединителей и коммутаторов, которыми управляют эти приводы, работают в более чем 100 странах.

Моторный ряд состоит из четырёх моделей. CD101 управляет разъединителем без заземляющих ножей и имеет один выходной вал. CD201 и CD211 управляют разъединителем с заземляющими ножами, которые оперируются только вручную, у CD201 рычагом прямо на вертикальном валу, у CD211 рукояткой через редуктор внутри шкафа. CD212 моторно управляет и разъединителем, и встроенным заземлителем. Модели CD201, CD211 и CD212 имеют два выходных вала из одного шкафа, поэтому механическая блокировка разъединитель и заземлитель стоит как можно ближе к источникам усилия, что важно и для аппарата, и для безопасности персонала. В зависимости от модели CD имеет 1 или 2 двигателя (трёхфазные переменного тока или постоянного тока) и одинарные или сдвоенные 2-ступенчатые редукторы с моментом больше требуемого разъединителю. Переключатель местное/дистанционное исключает конфликт между режимами, допустимый диапазон напряжения питания от 85% до 110% номинального. Конструкция механически необратимая, разъединитель не сдвинется под действием ветра, электродинамических или других внешних усилий. Редуктор смазан на весь срок службы, обслуживание не требуется.

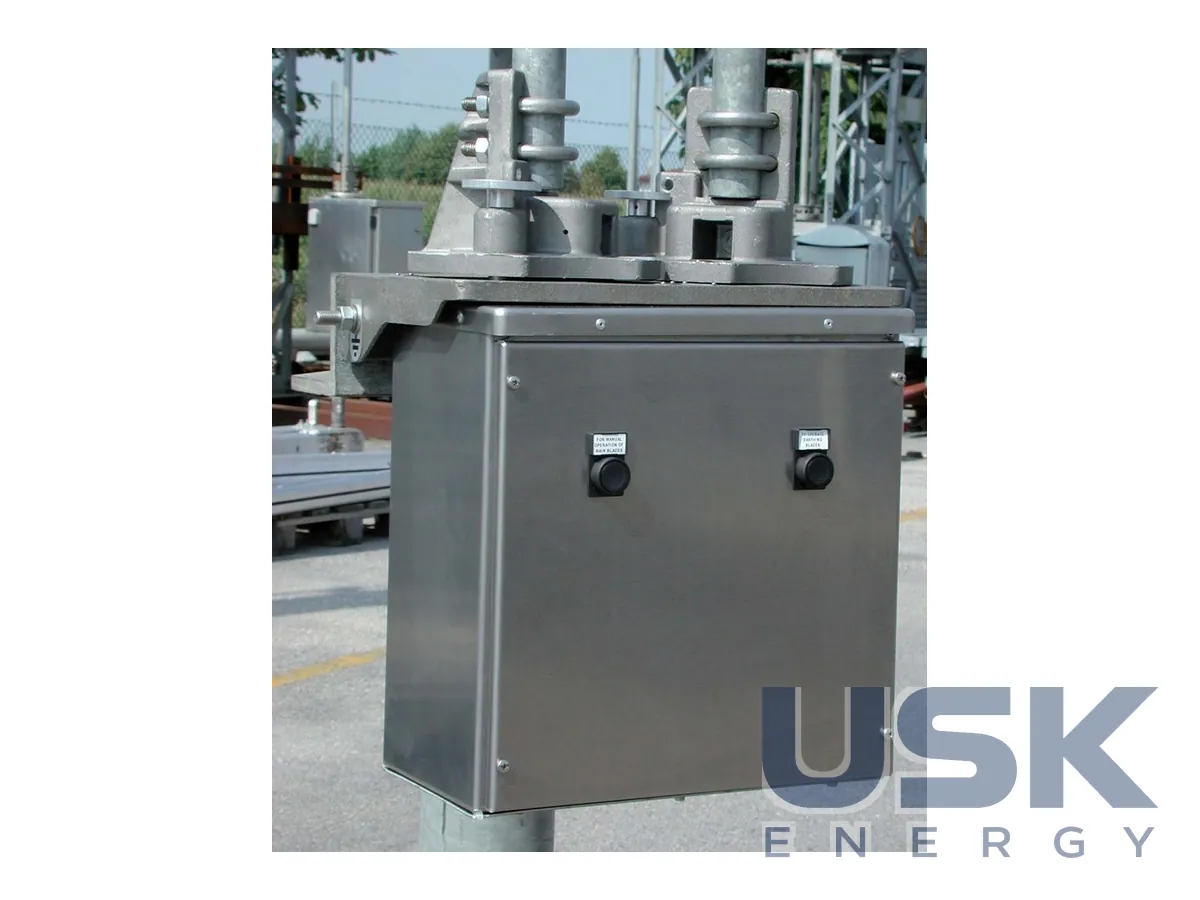

Ручные приводы CM выпускаются в стандартных типах CM102 и CM202, для разъединителей без встроенного заземлителя и с ним, в ряду есть также CM113 и CM213. Сверху на приводе стоят поворотные диски для соединения с вертикальными валами, оператор вставляет рычаг в гнездо на диске и поворачивает вал, рычаг входит в комплект. Форма дисков у CM202 даёт механическую блокировку между разъединителем и заземлителем, валы вращаются только в безопасном состоянии. Диски фиксируются навесным замком в положениях открыто и закрыто. Корпус CM состоит из верхней опоры из литого алюминиевого сплава и нижнего шкафа с электрическими элементами, положение аппарата сигнализируют вспомогательные контакты NO или NC.

Корпуса CD и CM из алюминиевого сплава не корродируют и имеют высокую степень защиты, IP 44 или выше по запросу, наружные детали из алюминия, горячеоцинкованной или нержавеющей стали. Нагреватель против конденсата защищает шкаф от влаги. CM прошёл испытания при низких температурах до -50 °C, моторные CD до −70 °C, механическая износостойкость обоих рядов превышает требования IEC.

Привод управляет тремя полюсами через валы и тяги или устанавливается по одному на полюс, для CD это схема с одним ведущим и двумя ведомыми блоками. Среди опций электромагнитная блокировка разъединителя ESS и заземлителя EST, нагреватель с термостатом, защитные автоматы нагревателей, дополнительные вспомогательные контакты, подготовка под блокировки с ключом и замок дверцы.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.

Вопросы и ответы
