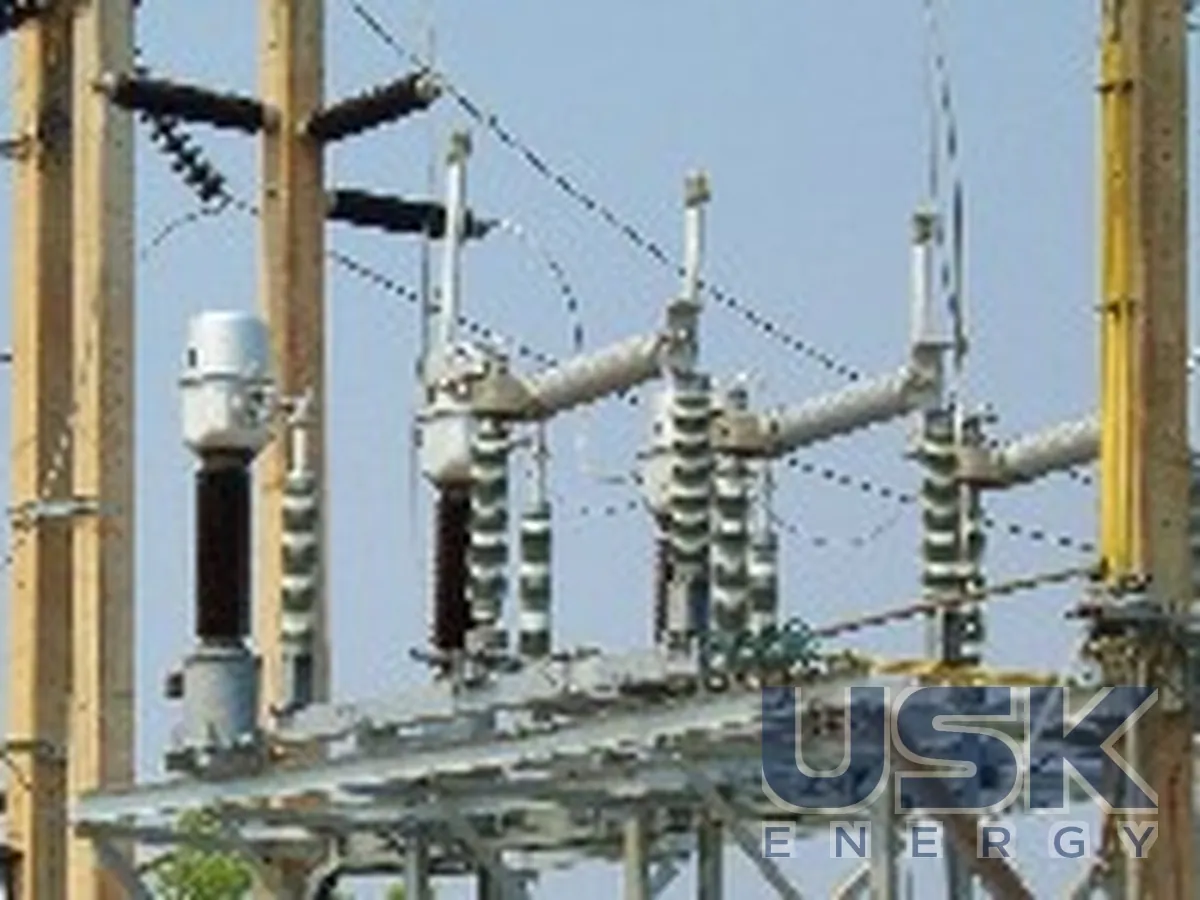

COELME-EGIC CSH / CSH-VB — circuit switcher (выключатель-разъединитель) 36–245 кВ
Элегазовый коммутационный аппарат COELME-EGIC CSH (circuit switcher) на 36–245 кВ для защиты и коммутации трансформаторов, реакторов, линий и кабелей. Номинальный ток до 2000 А, ток отключения КЗ до 40 кА.
- Номинальное напряжение
- 36–245 кВ
- Номинальный ток
- до 2000 А
- Ток отключения КЗ
- до 40 кА
- Дугогашение
- SF6
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
CSH от COELME-EGIC относится к классу circuit switcher, коммутационных аппаратов для защиты и коммутации трансформаторов, реакторов, линий и кабелей в сетях 36–245 кВ. Номинальный ток до 2000 А, ток отключения КЗ до 40 кА, в таблице каталога ток включения указан до 100 кА пикового значения в зависимости от номинального тока. Аппарат служит экономичной альтернативой баковому выключателю там, где быстрое АПВ цепи не требуется. Он отключает и рабочий ток, и ток КЗ.
Серия имеет два исполнения. CSH без ножа, без встроенного разъединителя, и CSH-VB с разъединителем с вертикальным разрывом, включённым последовательно с камерой и синхронизированным с ней. Оба используют одну и ту же одноразрывную автокомпрессионную элегазовую камеру в горизонтальном полом фарфоровом изоляторе. Камера не требует выравнивающих конденсаторов и отключает ток КЗ за 5–6 периодов в зависимости от напряжения и частоты сети. По сравнению с аппаратами, замыкающими цепь в воздухе, она даёт очень мало возмущений в сети. Каждый полюс CSH имеет один неподвижный и один поворотный изолятор, который приводит камеру, у CSH-VB добавлен ещё неподвижный изолятор под контакт разъединителя.
Привод камеры чисто механический. Энергия запасается пружинами включения и отключения в алюминиевом литом корпусе сверху колонны. Независимый расцепитель в основании поворотной колонны инициирует отключение. Из полностью включённого положения поворот центрального изолятора на 12° от расцепителя, вручную или от мотора освобождает пружины отключения, и контакты камеры расходятся с высокой скоростью. После этого ещё 114° поворота полностью открывают разъединитель CSH-VB, механизм готовится к включению, а расцепитель заряжается на последних 12° хода. При включении пружины срабатывают на последних градусах поворота, когда разъединитель уже включён и выдерживает ток КЗ, так что цепь замыкается в SF6 и контакты разъединителя не повреждаются.
Три полюса оперируются одним приводом разъединительного типа. Одновременность полюсов на отключении дают расцепители, на включении механические межфазные тяги. В CSH-VB коммутация и видимый воздушный разрыв выполняются в одной последовательности одним механизмом, так что дополнительная блокировка между аппаратами не нужна и ошибочная последовательность операций исключена. На CSH-VB можно поставить 1 или 2 заземлителя и даже измерительные трансформаторы и ОПН, получив полную отдельностоящую ячейку, значительно компактнее схемы «выключатель плюс разъединитель». Такое исполнение ставят горизонтально, вертикально, на опоре или на прицепе мобильной подстанции.
Шарниры смазаны на весь срок службы, контакты самоочищающиеся, материалы коррозионностойкие, механическая износостойкость превышает требования IEC. Аппарат соответствует IEC и ANSI, производство по ISO 9001. Камеру COELME-EGIC также сочетает с разъединителями с центральным и двойным разрывом.
Технические характеристики
| Номинальное напряжение | 36–245 кВ |
|---|---|
| Номинальный ток | до 2000 А |
| Ток отключения КЗ | до 40 кА |
| Дугогашение | SF6 |
| Исполнения | CSH; CSH-VB со встроенным разъединителем |
| Установка | горизонтальная, вертикальная, на опоре, мобильные подстанции |
Запрос цены и срока поставки
COELME-EGIC CSH / CSH-VB — circuit switcher (выключатель-разъединитель) 36–245 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 29 00 00 |
|---|---|
| HS, 6 знаков | 8535 29 |
| CN (ЕС) | 8535 29 00 |
| HTSUS (США) | 8535 29 00 40 (до 345 кВ) |
| Таможенный тариф КНР | 8535 29 10 00 (72,5–220 кВ) 8535 29 20 00 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Для чего применяют circuit switcher CSH?
Для защиты и коммутации трансформаторов, реакторов, линий и кабелей на 36–245 кВ вместо бакового выключателя.
Чем CSH-VB отличается от CSH?
CSH-VB имеет встроенный разъединитель.
Какой ток КЗ отключает CSH?
До 40 кА при номинальном токе до 2000 А, независимый расцепитель даёт быстрое отключение.
