COELME-EGIC CBD — разъединитель с центральным разрывом 36–550 кВ
Горизонтально-поворотный разъединитель COELME-EGIC CBD с центральным разрывом на 36–550 кВ и номинальный ток до 6300 А. Ток термической стойкости до 63 кА (3 с), наружная установка.
- Номинальное напряжение
- 36–550 кВ
- Номинальный ток
- до 6300 А
- Ток термической стойкости
- до 63 кА (3 с)
- Исполнение
- наружное
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
CBD от COELME-EGIC относится к разъединителям наружной установки с центральным разрывом и горизонтально-поворотными ножами. Номинальное напряжение 36–550 кВ, номинальный ток до 6300 А, ток термической стойкости до 63 кА в течение 3 с. Серия имеет исполнения 36–52 кВ и 72,5–550 кВ. Это самый распространённый и экономичный тип разъединителя, но он требует увеличенного междуфазного расстояния, поэтому его выбирают там, где на ОРУ есть место для разноса фаз. У COELME-EGIC более 70 лет опыта, в мире установлено более 100 тыс. её разъединителей в более чем 100 странах.

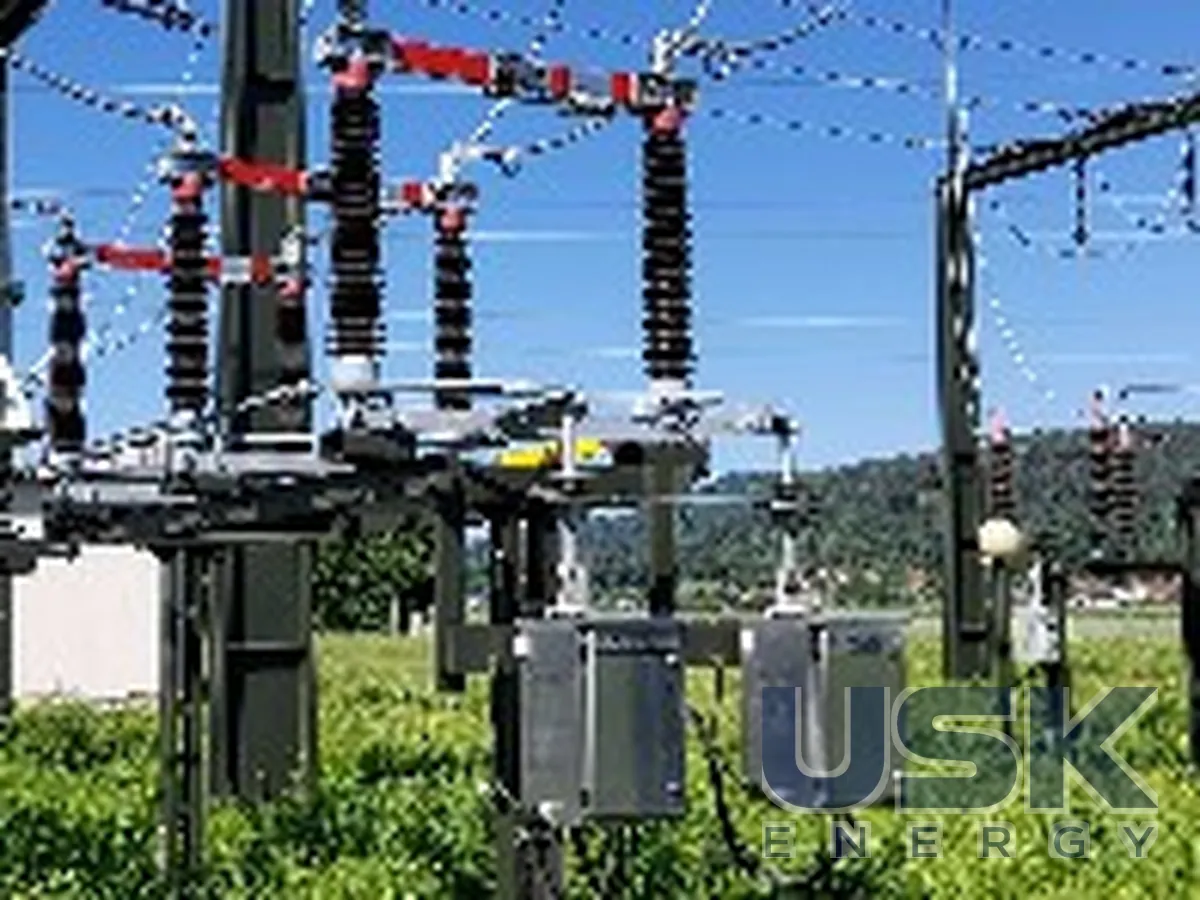

Каждый полюс состоит из двух ножей из тянутого алюминия, закреплённых болтами на вершинах двух поворотных изоляторов. При включении изоляторы поворачиваются навстречу друг другу, и ножи смыкаются посередине пролёта. Поворотные и главные контакты посеребрены, толщина серебра зависит от номинального тока, цилиндрические выводы медные. Основание с двумя поворотными опорами выполнено из горячеоцинкованной стали, подшипники защищены для работы без обслуживания на весь срок службы. Изоляционные колонны соответствуют IEC или ANSI, по запросу возможны специальные высоты и длины пути утечки.
Три полюса обычно оперируются одновременно одним приводом, ручным или моторным, через механические тяги между полюсами. Возможен и вариант с отдельным приводом на каждый полюс. На полюс можно установить встроенные заземлители с одной или с обеих сторон. Заземлитель оснащают опциональным устройством коммутации наведённых токов по IEC, а разъединитель по запросу устройством коммутации тока перевода шин по IEC 62271-102 (приложение B). Для коммутации малых токов предусмотрены специальные устройства. CBD чаще всего ставят в линейных и трансформаторных ячейках ОРУ, а также как шинные разъединители в схемах с простой компоновкой. Горизонтальный поворот ножей не требует запаса высоты над аппаратом, поэтому CBD хорошо вписывается под низкие порталы.

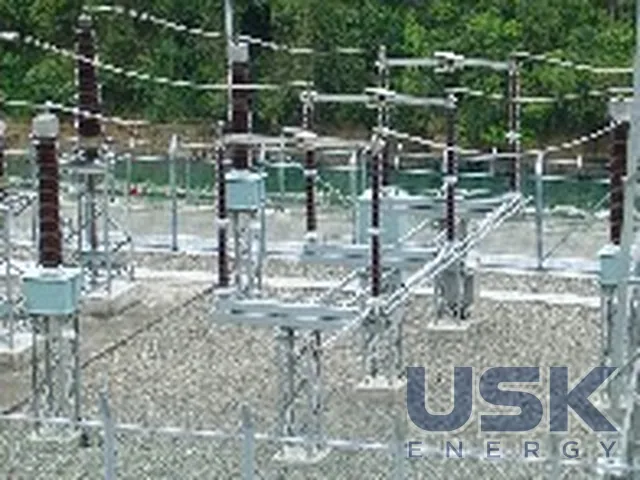

CBD устанавливали практически в любых компоновках и в самых тяжёлых условиях, при температурах от -50°C до +50°C, в странах с гололёдом, в пустынях и в сейсмических районах. Для сильного гололёда до 20 мм есть защитные экраны. Шарниры смазаны на весь срок службы или самосмазывающиеся, контакты самоочищающиеся, так что обслуживание металлических частей фактически выполняет само движение аппарата. Все детали выполнены из коррозионностойких материалов или имеют покрытие, механическая износостойкость превышает требования IEC.
Аппарат соответствует действующим международным стандартам IEC и ANSI и при необходимости адаптируется под спецификацию заказчика. Проектирование и производство ведутся по процедурам ISO 9001, поэтому серийные аппараты повторяют характеристики, подтверждённые при типовых испытаниях. При запросе указывают напряжение, номинальный ток, ток термической стойкости, потребность в заземлителях, тип привода, высоту изоляторов и уровень загрязнения для выбора пути утечки.
Технические характеристики
| Номинальное напряжение | 36–550 кВ |
|---|---|
| Номинальный ток | до 6300 А |
| Ток термической стойкости | до 63 кА (3 с) |
| Исполнение | наружное |
| Конструкция | два поворотных ножа, разрыв посередине |
Запрос цены и срока поставки
COELME-EGIC CBD — разъединитель с центральным разрывом 36–550 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (от 72,5 кВ) |
|---|---|
| HS, 6 знаков | 8535 30 |
| CN (ЕС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (от 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Таможенный тариф КНР | 8535 30 90 90 (1–72,5 кВ) 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какие исполнения CBD выпускаются по напряжению?
Два исполнения, на 36–52 кВ и на 72,5–550 кВ, номинальный ток до 6300 А.
В чём особенность разъединителя с центральным разрывом?
Два ножа поворачиваются и смыкаются посередине пролёта. Тип экономичный, но требует увеличенного междуфазного расстояния.
Какая термическая стойкость у CBD?
Ток термической стойкости до 63 кА в течение 3 с.
