COELME-EGIC CapSwitcher — элегазовый коммутатор конденсаторных батарей 17,5–362 кВ
Элегазовый коммутатор COELME-EGIC CapSwitcher для включения и отключения конденсаторных батарей на 17,5–362 кВ, номинальный ток до 810 А. Ток отключения КЗ до 40 кА, в конструкции есть предвключаемый резистор.
- Номинальное напряжение
- 17,5–362 кВ
- Номинальный ток
- до 810 А
- Ток отключения КЗ
- до 40 кА
- Дугогашение
- SF6, автокомпрессионная камера
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
CapSwitcher от COELME-EGIC создан специально для включения и отключения конденсаторных батарей в сетях 17,5–362 кВ. Номинальный ток до 810 А, ток отключения КЗ до 40 кА, в каталоге для тока термической стойкости указано до 40 кА в течение 1 с. Аппарат применяют для заземлённых и незаземлённых батарей. Чувствительное электронное оборудование потребителей плохо переносит броски тока и перенапряжения, которые возникают при включении батарей, и CapSwitcher решает именно эту задачу.
Главное преимущество аппарата в предвключаемом резисторе. При включении батареи сначала замыкается цепь через резистор, и он гасит переходный процесс, ограничивая перенапряжения и бросок тока. Затем главные контакты шунтируют резистор, и в рабочем режиме ток идёт мимо него. Ограничение бросков тока снижает механические и электрические нагрузки на конденсаторы и продлевает их срок службы. По сравнению с обычным выключателем CapSwitcher даёт такой результат без систем синхронной коммутации, дорогих и не всегда безотказных. Резистор и автокомпрессионная (puffer) элегазовая камера приводятся одним пружинным механизмом с запасом энергии. Замыкание цепи происходит в SF6, а не в воздухе, так что эрозия контактов мала и гололёд на работу не влияет. Автокомпрессионные камеры имеют долгий ресурс контактов и могут многократно включать на КЗ.

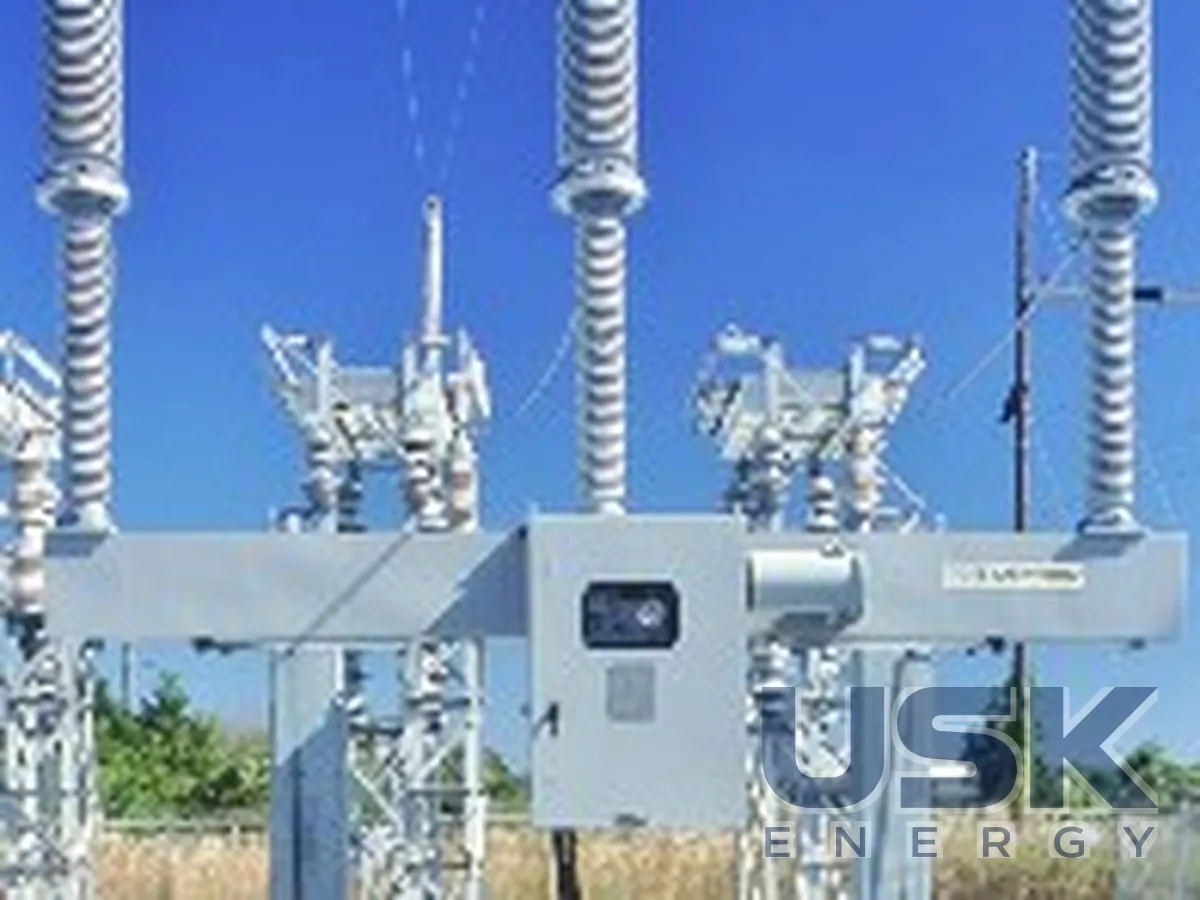

Конструкция компактная, монтаж простой, занимает мало места и времени. До 72,5 кВ аппарат выполнен в одну колонну, на более высокие напряжения в две колонны. На низших классах стоит один механизм на три полюса с пружинным включением и отключением, на 245 и 362 кВ каждый полюс имеет собственный пружинный механизм. Общая газовая система имеет манометр, реле плотности, сигнал снижения давления и контакты отключения при низком давлении, так что состояние газа видно и на месте, и дистанционно.
Аппарат работает в диапазоне температур -50 °C / +50 °C. Среди опций реле контроля цепи отключения, реле пропадания питания переменного или постоянного тока, разные схемы защиты цепей НН (предохранители, автоматы в литом корпусе вместо модульных) и выключатель дистанционной блокировки, который срабатывает при открывании дверцы шкафа. Таблица каталога нормирует, в частности, грозовое импульсное выдерживаемое напряжение относительно земли, ток отключения одиночной конденсаторной батареи и минимальную механическую и электрическую износостойкость.

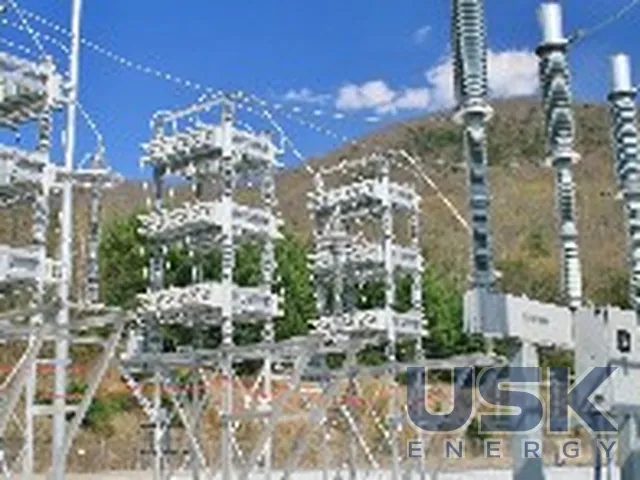

CapSwitcher ставят в присоединениях конденсаторных батарей КРМ на подстанциях ВН, где батареи включают и отключают по графику реактивной мощности. При запросе указывают напряжение сети, мощность и схему батареи (заземлённая или нет), номинальный ток, ток КЗ в точке установки, напряжение цепей управления и нужные опции. Для батарей, которые уже имеют синхронную коммутацию, CapSwitcher рассматривают как замену с более простой схемой управления.
Технические характеристики
| Номинальное напряжение | 17,5–362 кВ |
|---|---|
| Номинальный ток | до 810 А |
| Ток отключения КЗ | до 40 кА |
| Дугогашение | SF6, автокомпрессионная камера |
| Особенность | предвключаемый резистор, пружинный привод |
Запрос цены и срока поставки
COELME-EGIC CapSwitcher — элегазовый коммутатор конденсаторных батарей 17,5–362 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 29 00 00 |
|---|---|
| HS, 6 знаков | 8535 29 |
| CN (ЕС) | 8535 29 00 |
| HTSUS (США) | 8535 29 00 40 (до 345 кВ) 8535 29 00 20 (от 345 кВ) |
| Таможенный тариф КНР | 8535 29 10 00 (72,5–220 кВ) 8535 29 20 00 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Зачем CapSwitcher предвключаемый резистор?
Он ограничивает перенапряжения и броски тока при включении конденсаторной батареи без систем синхронной коммутации.
На какое напряжение и ток рассчитан CapSwitcher?
Напряжение 17,5–362 кВ, номинальный ток до 810 А, ток отключения КЗ до 40 кА.
Какой привод и дугогашение у CapSwitcher?
Пружинный привод и автокомпрессионная элегазовая камера.
