COELME-EGIC VSD — элегазовый выключатель-разъединитель нагрузки 36–245 кВ
Выключатель-разъединитель нагрузки COELME-EGIC VSD на 36–245 кВ и номинальный ток до 3150 А. Построен на базе разъединителя SLOB с одноразрывной элегазовой камерой, ток термической стойкости до 63 кА (3 с).
- Номинальное напряжение
- 36–245 кВ
- Номинальный ток
- до 3150 А
- Ток термической стойкости
- до 63 кА (3 с)
- Ток отключения
- до 3150 А
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание

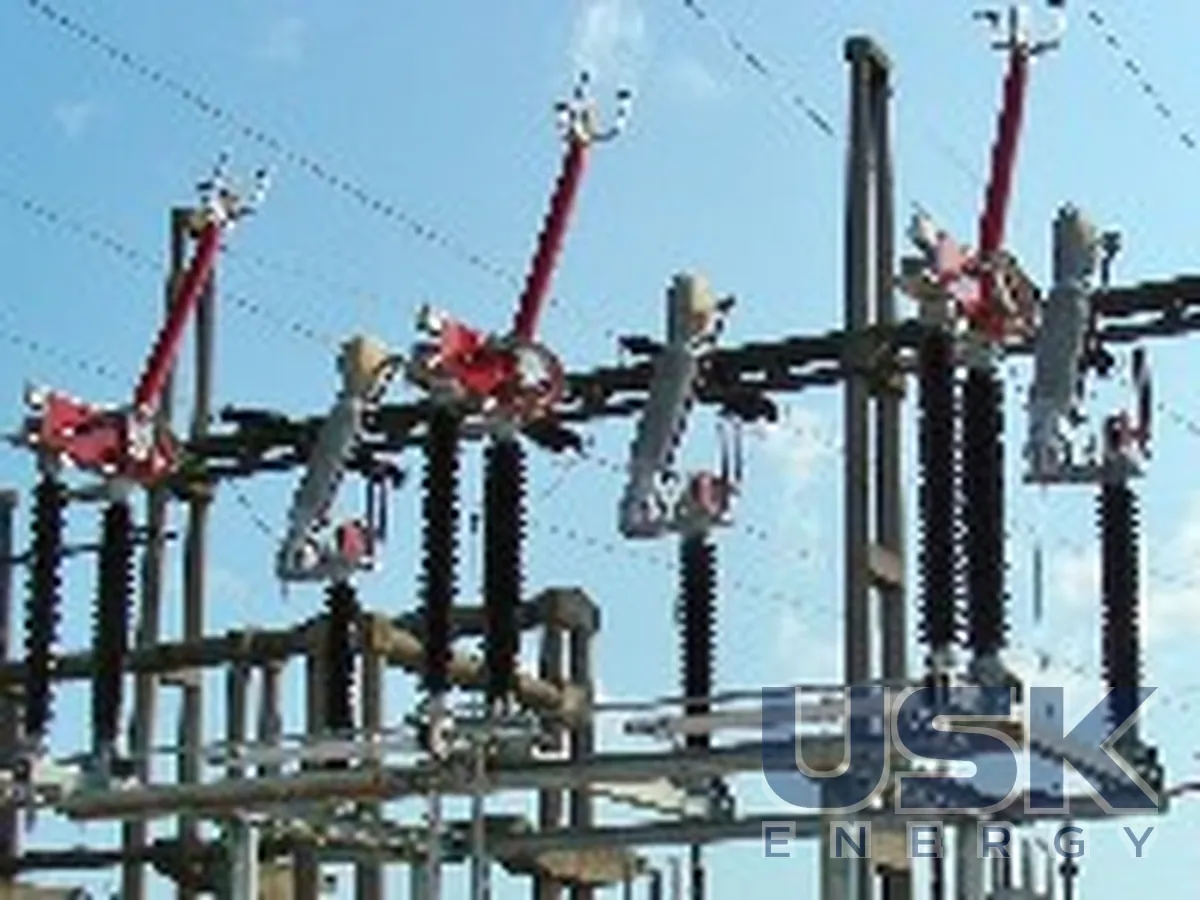

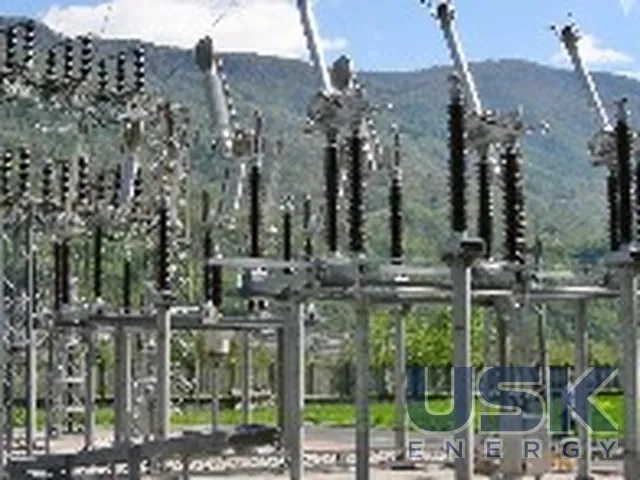

VSD от COELME-EGIC работает как выключатель-разъединитель нагрузки для ОРУ, в котором объединены разъединитель с вертикальным разрывом SLOB и элегазовая дугогасительная камера LLS. Номинальное напряжение 36–245 кВ, номинальный ток до 3150 А, ток термической стойкости до 63 кА в течение 3 с. Аппарат включает и отключает токи нагрузки до 3150 А, а в отключённом положении даёт видимый изоляционный промежуток, как обычный разъединитель.
Главное отличие VSD в камере. Традиционные схемы для напряжений выше 52 кВ используют несколько вакуумных камер, соединённых последовательно, и тогда возникает риск неуспешного отключения из-за рассинхронизации между камерами. В VSD камера одноразрывная на все классы напряжения, поэтому такой проблемы нет. Конструкция полюса проще, механическая синхронизация нескольких камер не нужна, а разрыв в дугогасящей среде один на любой класс напряжения. По данным каталога, VSD единственный вертикальный выключатель-разъединитель с одноразрывной камерой SF6 в диапазоне от 72,5 кВ до 245 кВ.
Главная цепь каждого полюса состоит из подвижного ножа, неподвижного контакта и камеры LLS. Камера размещена внутри композитного изолятора из стеклопластиковой трубы с силиконовыми рёбрами и арматурой из алюминиевого сплава. Ею управляет пружинный механизм в верхней части изолятора, который приводится в действие медной оперативной тягой. При отключении нож сначала размыкает цепь через камеру, а затем продолжает движение до полностью открытого положения, в котором он стоит под углом примерно 16°-24° к вертикали в зависимости от номинального напряжения.
К VSD можно добавить заземлитель. Он приводится теми же типами приводов, что и разъединитель, вручную или электрически, пополюсно или на три полюса, и имеет электрическую и механическую блокировку с главным ножом. Шарниры смазаны на весь срок службы или самосмазывающиеся, контакты самоочищающиеся, поэтому обслуживание аппарата сводится к минимуму. Аппарат соответствует действующим стандартам IEC и ANSI, для отсутствующих в таблице параметров ANSI ссылаются на C37.32.
Проектирование и производство ведутся по процедурам ISO 9001, и характеристики серийных аппаратов повторяют результаты типовых испытаний. VSD лишь одна из возможных комбинаций камеры LLS с разъединителями COELME-EGIC, под требования заказчика аппарат можно доработать. На той же камере LLS производитель строит и другие комбинации с разъединителями серии, и выбор конкретной схемы зависит от компоновки ячейки, класса напряжения и требуемого тока коммутации. При запросе указывают номинальное напряжение, ток, ток термической стойкости, потребность в заземлителе и тип привода. VSD ставят там, где нужен выключатель нагрузки с видимым разрывом, а полноценный силовой выключатель избыточен, например для коммутации трансформаторов на ответвлениях, линий с малой нагрузкой и секционирования шин ОРУ.
Технические характеристики
| Номинальное напряжение | 36–245 кВ |
|---|---|
| Номинальный ток | до 3150 А |
| Ток термической стойкости | до 63 кА (3 с) |
| Ток отключения | до 3150 А |
| Дугогашение | SF6, однократный разрыв |
Запрос цены и срока поставки
COELME-EGIC VSD — элегазовый выключатель-разъединитель нагрузки 36–245 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (от 72,5 кВ) |
|---|---|
| HS, 6 знаков | 8535 30 |
| CN (ЕС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (от 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Таможенный тариф КНР | 8535 30 90 90 (1–72,5 кВ) 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
На какое напряжение и ток рассчитан VSD?
Номинальное напряжение 36–245 кВ, номинальный ток и ток отключения до 3150 А, ток термической стойкости до 63 кА в течение 3 с.
Почему у VSD одна камера на все классы напряжения?
Одноразрывная элегазовая камера исключает рассинхронизацию, которая возможна при последовательной работе нескольких камер.
На базе какого разъединителя выполнен VSD?
На базе разъединителя с вертикальным разрывом SLOB.
