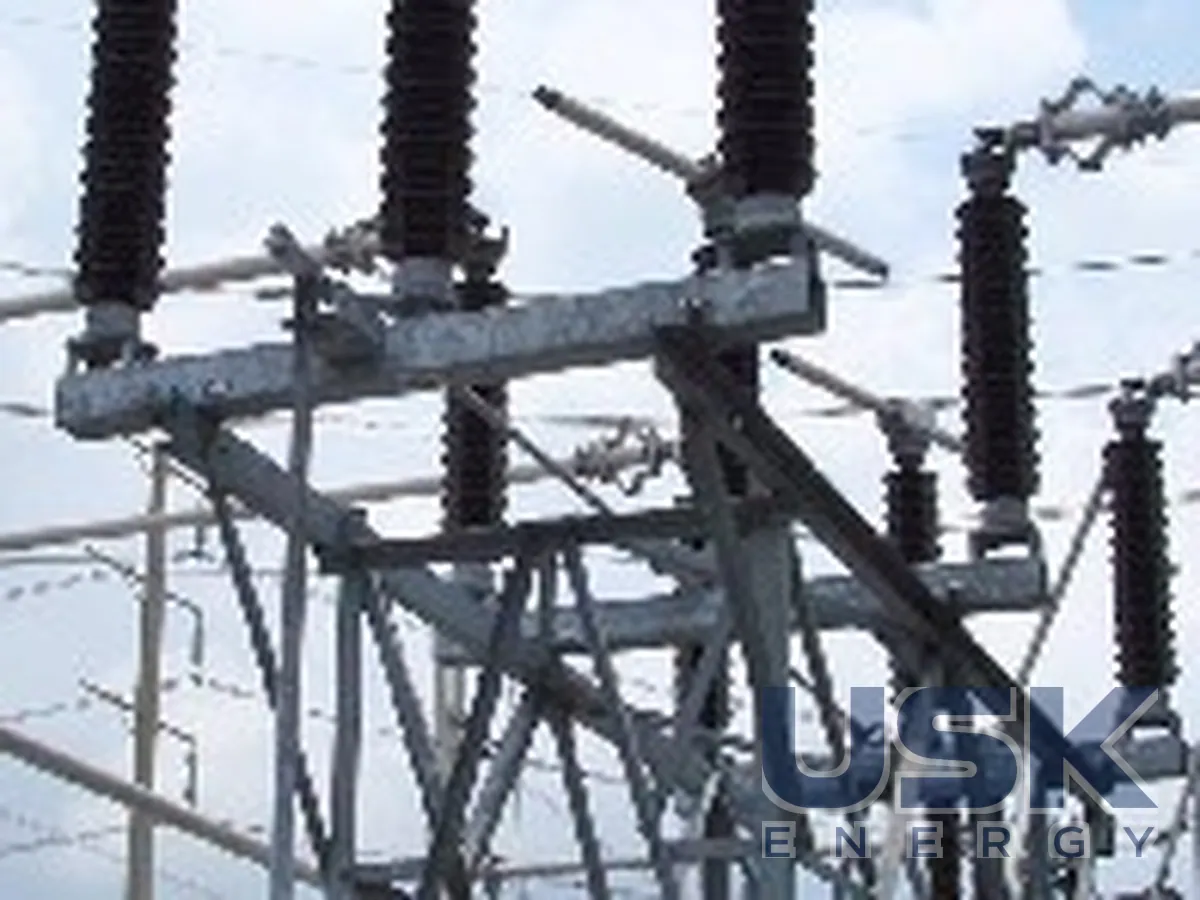

COELME-EGIC TCB / STC — двухразрывной разъединитель 24–550 кВ
Двухразрывной разъединитель COELME-EGIC TCB / STC на 24–550 кВ, номинальный ток до 8000 А, ток термической стойкости до 75 кА (3 с). Наружная установка, исполнения TCB простой конструкции и STC с доворотом ножа.
- Номинальное напряжение
- 24–550 кВ
- Номинальный ток
- до 8000 А
- Ток термической стойкости
- до 75 кА (3 с)
- Исполнения
- TCB (простая конструкция), STC (с доворотом ножа и фиксацией контактов)
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
TCB и STC от COELME-EGIC относятся к двухразрывным разъединителям наружной установки на 24–550 кВ с номинальным током до 8000 А и током термической стойкости до 75 кА в течение 3 с. Поворотный нож установлен на центральном изоляторе и замыкает цепь на два неподвижных контакта на крайних изоляторах, поэтому в отключённом положении цепь разорвана в двух местах. Обе модели имеют уменьшенное междуфазное расстояние и высокую стойкость к нагрузкам на выводы. Первое даёт экономию площади ещё на стадии проектирования ячейки, второе, за счёт изоляторов, прикрученных прямо к раме, часто убирает необходимость в дополнительных опорных изоляторах.
Моделей две. В TCB нож движется только перпендикулярно плоскости изоляторов и прямо входит в неподвижные контакты, конструкция очень простая и сравнительно недорогая. В STC нож после этого движения ещё поворачивается вокруг своей продольной оси и полностью заводит и фиксирует подвижные контакты в неподвижных. STC даёт высокие показатели именно в режиме КЗ, а за счёт вращательного движения её рабочий момент минимален и не зависит от напряжения. Симметричное движение ножа улучшает электродинамическую стойкость, при КЗ усилия по обе стороны от оси уравновешиваются и контакты не стремятся разомкнуться.
Нож выполнен из алюминиевой трубы с посеребрёнными медными ламелями, толщина серебра зависит от номинального тока. Контактное нажатие дают пружины из нержавеющей стали, весь крепёж токоведущей части тоже из нержавеющей стали. Неподвижные контакты посеребрены и на более высоких напряжениях закрыты экранами от короны, они крепятся болтами на вершинах боковых изоляторов. Рама и поворотная опора из горячеоцинкованных стальных профилей, подшипники герметичные и смазаны на весь срок службы. Изоляционные колонны соответствуют IEC или ANSI, возможны специальные высоты и длины пути утечки.
Три полюса оперируются одновременно одним приводом через тяги или отдельными приводами на каждый полюс. Полюсы можно ставить традиционно горизонтально или на стену. На каждый полюс устанавливают встроенные заземляющие ножи с той же термической стойкостью, что и главные. Заземлитель имеет те же типы приводов, ручные или моторные, пополюсные или трёхфазные, и электрическую и механическую блокировку с главным ножом. Опции включают устройство коммутации тока перевода шин по IEC 62271-102 (приложение B), устройство коммутации наведённых токов для заземлителя по IEC 62271-102 (приложение C) и экраны для работы при сильном гололёде до 20 мм.
Шарниры смазаны на весь срок службы, контакты самоочищающиеся, так что отдельное обслуживание металлических частей не требуется. Все изделия соответствуют IEC и ANSI и могут быть адаптированы под спецификацию заказчика, производство ведётся по процедурам ISO 9001. При запросе указывают напряжение, ток, модель TCB или STC, количество заземлителей и тип привода.
Технические характеристики
| Номинальное напряжение | 24–550 кВ |
|---|---|
| Номинальный ток | до 8000 А |
| Ток термической стойкости | до 75 кА (3 с) |
| Исполнения | TCB (простая конструкция), STC (с доворотом ножа и фиксацией контактов) |
| Исполнение | наружное |
Запрос цены и срока поставки
COELME-EGIC TCB / STC — двухразрывной разъединитель 24–550 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (от 72,5 кВ) |
|---|---|
| HS, 6 знаков | 8535 30 |
| CN (ЕС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (от 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Таможенный тариф КНР | 8535 30 90 90 (1–72,5 кВ) 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Чем STC отличается от TCB?
В STC нож после поворота доворачивается вокруг оси и фиксирует контакты, что даёт более высокую стойкость к токам КЗ. TCB имеет более простую конструкцию.
Какой максимальный номинальный ток разъединителя?
До 8000 А при напряжении 24–550 кВ.
Какую стойкость к токам КЗ имеет TCB / STC?
Ток термической стойкости до 75 кА в течение 3 с.
