COELME-EGIC SHD / SLOB — разъединитель с вертикальным разрывом 17,5–550 кВ
Разъединитель COELME-EGIC SHD / SLOB с вертикальным разрывом на 17,5–550 кВ, номинальный ток до 6300 А, ток термической стойкости до 75 кА (3 с). SHD закрывает диапазон 17,5–72,5 кВ, SLOB 72,5–550 кВ.
- Номинальное напряжение
- 17,5–550 кВ
- Номинальный ток
- до 6300 А
- Ток термической стойкости
- до 75 кА (3 с)
- Исполнения
- SHD 17,5–72,5 кВ; SLOB 72,5–550 кВ (одно- и двухдвижные)
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание

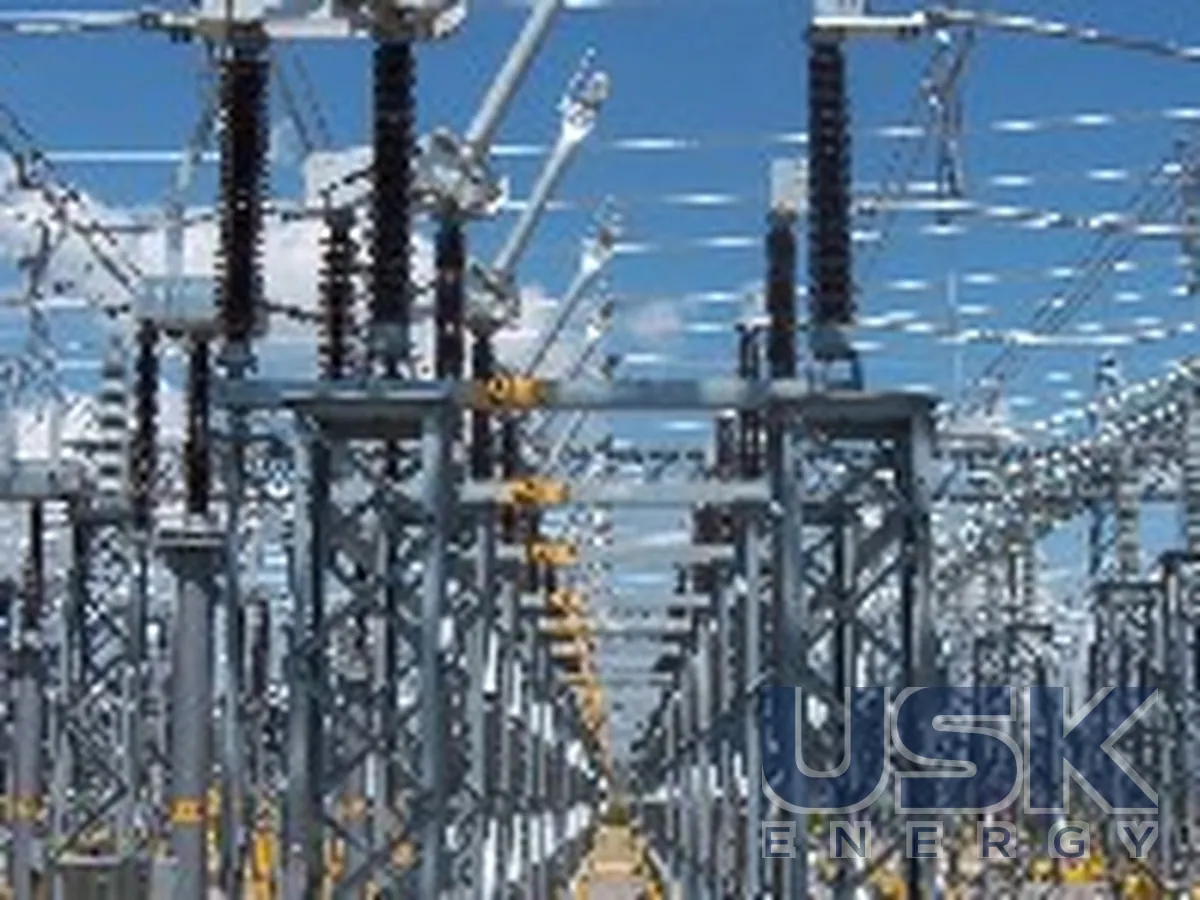

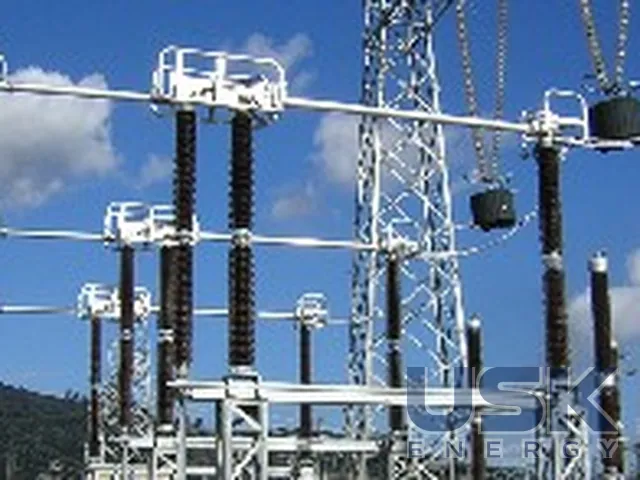

SHD и SLOB от COELME-EGIC относятся к разъединителям с вертикальным разрывом для ОРУ на 17,5–550 кВ. Номинальный ток до 6300 А, ток термической стойкости до 75 кА в течение 3 с, установка наружная. Диапазон 17,5–72,5 кВ закрывает SHD, а 72,5–550 кВ SLOB. Нож движется в вертикальной плоскости, в плоскости изоляторов, поэтому междуфазное расстояние очень мало и ячейка получается компактнее, чем с разъединителями с горизонтальным движением ножа.
В SHD нож приводится приводным изолятором, напрямую соединённым с ножом, который движется в той же плоскости, что и два опорных изолятора. Конструкция очень простая и сравнительно недорогая. В SLOB нож приводится вращением приводного изолятора вокруг своей оси через систему тяги и кривошипа, эта модель даёт высокие показатели прежде всего в режиме КЗ. SLOB имеет два типа в зависимости от напряжения и тока термической стойкости. В однодвижном нож каждого полюса движется только перпендикулярно оси вращения до входа в неподвижный контакт. В двухдвижном нож после этого ещё перемещается вдоль своей оси и полностью заводит и фиксирует подвижный контакт в неподвижном.
Основание SHD сварено из горячеоцинкованной стали и несёт три полюса, для 72,5 кВ возможны отдельные основания на каждый полюс. На основании установлен оцинкованный вал, соединённый с ножами изоляционными тягами. Три полюса оперируются одновременно одним приводом, ручным или моторным, через механические тяги, для SLOB также возможен отдельный привод на каждый полюс. Изоляторы SLOB прикручены прямо к раме и хорошо держат нагрузки на выводы, колонны соответствуют IEC или ANSI, возможны специальные высоты и пути утечки. SHD устанавливали в разных компоновках при температурах от -50°C до +50°C, в странах с гололёдом, в пустынях и сейсмических районах.
Заземлитель приводится теми же типами приводов, пополюсно или на три полюса, и имеет электрическую и механическую блокировку с главным ножом. Опционально разъединитель комплектуют устройством коммутации тока перевода шин по IEC 62271-102 (приложение B), а заземлитель устройством коммутации наведённых токов по IEC 62271-102 (приложение C). Для сильного гололёда до 20 мм есть защитные экраны.
Шарниры смазаны на весь срок службы или самосмазывающиеся, контакты самоочищающиеся, так что обслуживание металлических частей выполняет само движение аппарата. Обе модели соответствуют IEC и ANSI, проектирование и производство идут по процедурам ISO 9001. На базе SHD и SLOB COELME-EGIC строит выключатели нагрузки LBS и VSD с вакуумной и элегазовой камерами. При запросе указывают напряжение, ток, ток термической стойкости, тип SLOB, наличие заземлителя и тип привода.
Технические характеристики
| Номинальное напряжение | 17,5–550 кВ |
|---|---|
| Номинальный ток | до 6300 А |
| Ток термической стойкости | до 75 кА (3 с) |
| Исполнения | SHD 17,5–72,5 кВ; SLOB 72,5–550 кВ (одно- и двухдвижные) |
| Исполнение | наружное |
Запрос цены и срока поставки
COELME-EGIC SHD / SLOB — разъединитель с вертикальным разрывом 17,5–550 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (от 72,5 кВ) |
|---|---|
| HS, 6 знаков | 8535 30 |
| CN (ЕС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (от 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Таможенный тариф КНР | 8535 30 90 90 (1–72,5 кВ) 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какой диапазон напряжения закрывают SHD и SLOB?
SHD работает на 17,5–72,5 кВ, SLOB на 72,5–550 кВ.
Зачем вертикальный разрыв?
Нож движется в плоскости изоляторов, и междуфазное расстояние можно сделать минимальным, что экономит место на ОРУ.
Какую стойкость к КЗ имеет разъединитель?
Ток термической стойкости до 75 кА в течение 3 с, номинальный ток до 6300 А.
