COELME-EGIC RLSwitcher — элегазовый коммутатор шунтирующих реакторов 36–550 кВ
Элегазовый коммутатор COELME-EGIC RLSwitcher для коммутации шунтирующих реакторов на 36–550 кВ, номинальный ток до 3000 А. Отключает индуктивный ток до 1600 А и ток КЗ до 40 кА.
- Номинальное напряжение
- 36–550 кВ
- Номинальный ток
- до 3000 А
- Ток отключения
- до 1600 А (индуктивный)
- Ток отключения КЗ
- до 40 кА
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
RLSwitcher от COELME-EGIC предназначен для включения и отключения шунтирующих реакторов в сетях 36–550 кВ. Номинальный ток до 3000 А, индуктивный ток отключения до 1600 А, ток отключения КЗ до 40 кА, в каталоге для тока включения на КЗ указано до 63 кА. Коммутация шунтирующих реакторов тяжёлый режим и для сети, и для коммутационного аппарата, и для самого реактора. Аппарат должен отключить ток малой величины, а после этого на контактах возникает высокое и очень быстрое переходное восстанавливающееся напряжение (ПВН), при котором в обычной камере возникают повторные пробои, опасные для оборудования. Чем выше класс напряжения и мощность реактора, тем жёстче этот режим.
Камера RLSwitcher имеет запатентованную конструкцию. Она намеренно задерживает отключение тока на первых нескольких переходах через ноль, так что когда ток наконец отключается, расхождение контактов уже достаточное. Вероятность повторного пробоя снижается, а если пробой и происходит, его величина мала. Камера автокомпрессионного типа (puffer) на SF6, включение и отключение происходят в элегазе, привод пружинный с запасом энергии. Меньшее число и величина повторных пробоев снижают межвитковые перенапряжения в обмотке реактора и продлевают срок службы самого реактора и маслонаполненного оборудования рядом, силовых трансформаторов, трансформаторов тока и напряжения.
На низших классах напряжения ставится один механизм на три полюса с пружинным включением и отключением. От 362 кВ каждый полюс имеет собственный пружинный механизм и многоразрывную камеру. Несколько разрывов делят восстанавливающееся напряжение между собой, и каждый разрыв работает в более лёгком режиме. Конструкция упрощена по сравнению с традиционными схемами с электронным управлением моментом коммутации, поэтому затраты на обслуживание ниже. Аппарат компактный и помещается в тесные ячейки, поэтому его ставят и на новых подстанциях, и при замене старых выключателей в существующих присоединениях реакторов.
Газовая система имеет реле плотности с сигналом снижения давления и блокировкой при низком давлении для дистанционного контроля состояния. На месте давление газа видно по цветному индикатору с температурной компенсацией, есть местный и дистанционный мониторинг газа. Цветная шкала индикатора показывает норму и снижение давления, так что дежурный при обходе видит состояние аппарата без приборов. Таблица каталога нормирует, в частности, грозовое импульсное выдерживаемое напряжение относительно земли.

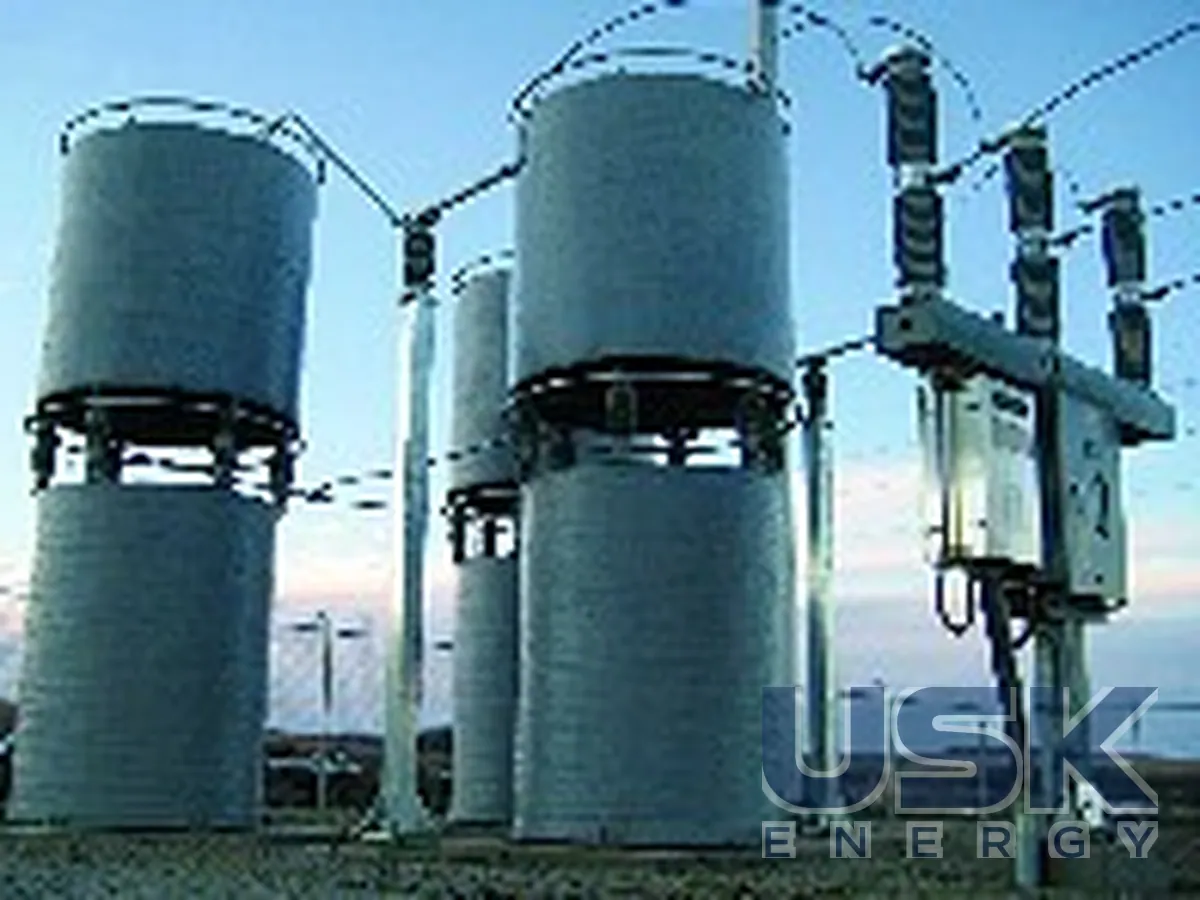

RLSwitcher ставят в присоединениях шунтирующих реакторов на подстанциях ВН и СВН, где реакторы включают и отключают для регулирования напряжения, например при изменении нагрузки длинных линий. При запросе указывают напряжение сети, мощность и ток реактора, схему его соединения, ток КЗ в точке установки и требования к цепям управления и сигнализации. Для замены аппаратов с синхронной коммутацией RLSwitcher даёт более простую схему без электронного блока управления.
Технические характеристики
| Номинальное напряжение | 36–550 кВ |
|---|---|
| Номинальный ток | до 3000 А |
| Ток отключения | до 1600 А (индуктивный) |
| Ток отключения КЗ | до 40 кА |
| Дугогашение | SF6, камера с ограничением ПВН |
Запрос цены и срока поставки
COELME-EGIC RLSwitcher — элегазовый коммутатор шунтирующих реакторов 36–550 кВ, COELME-EGIC. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8535 29 00 00 |
|---|---|
| HS, 6 знаков | 8535 29 |
| CN (ЕС) | 8535 29 00 |
| HTSUS (США) | 8535 29 00 40 (до 345 кВ) 8535 29 00 20 (от 345 кВ) |
| Таможенный тариф КНР | 8535 29 10 00 (72,5–220 кВ) 8535 29 20 00 (220–750 кВ) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Чем RLSwitcher отличается от обычного выключателя?
Камера ограничивает переходное восстанавливающееся напряжение и вероятность повторных пробоев при отключении реактора.
Какой индуктивный ток отключает RLSwitcher?
До 1600 А, номинальный ток аппарата до 3000 А.
На какое напряжение выпускается RLSwitcher?
На 36–550 кВ, ток отключения КЗ до 40 кА.
