COELME-EGIC OH — коленчатый разъединитель 245–800 кВ

Описание

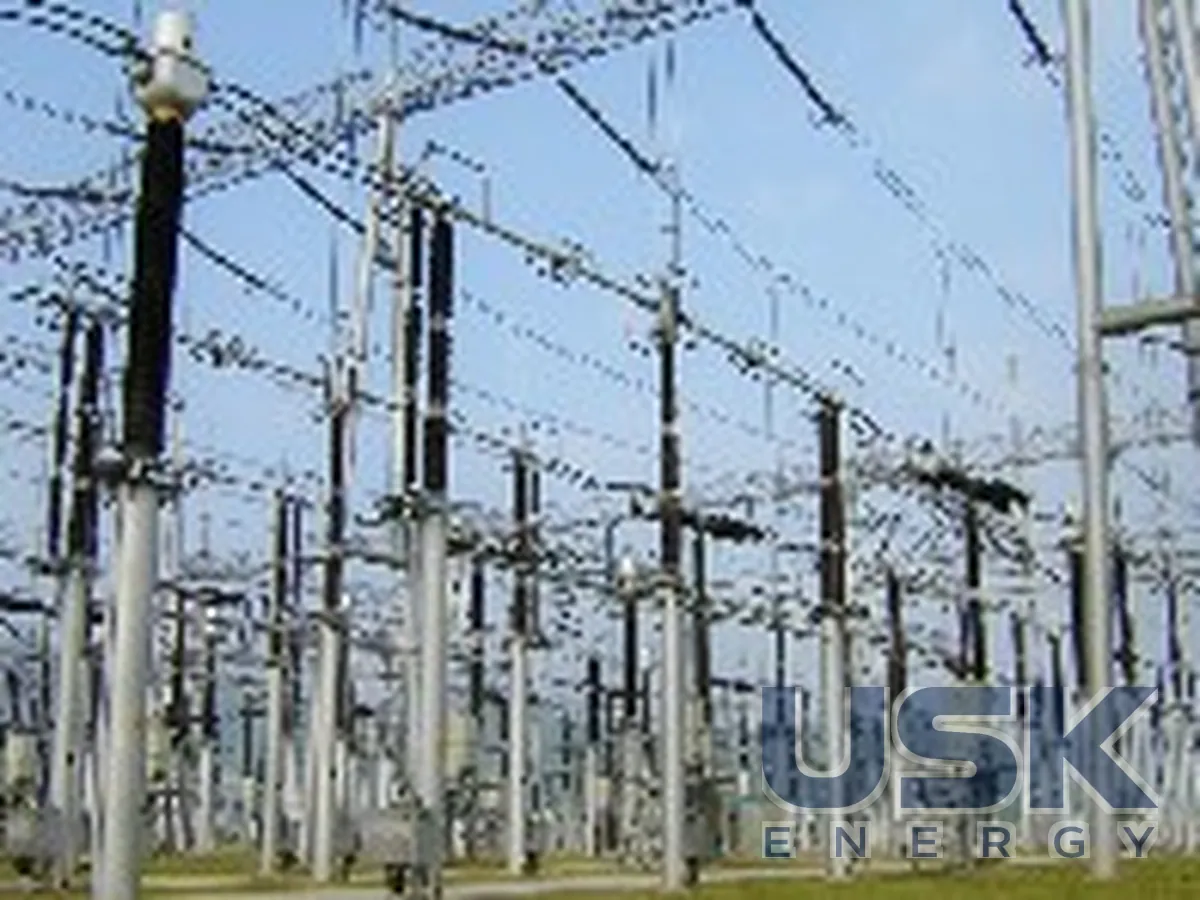

OH от COELME-EGIC относится к коленчатым разъединителям (knee-type) для ОРУ высокого и сверхвысокого напряжения 245–800 кВ. Номинальный ток до 6300 А, ток термической стойкости до 75 кА в течение 3 с. Главная особенность аппарата в отключённом положении. Шарнирный нож складывается горизонтально, в плоскости изоляторов, и не поднимается вверх, поэтому верхние металлоконструкции, порталы и шинные опоры над аппаратом можно делать ниже. На ОРУ 500–800 кВ, где каждый метр высоты даёт заметный вес металла и фундаментов, это ощутимая экономия.

Нож состоит из двух частей, соединённых шарниром, как колено. При включении обе части разворачиваются, нож выпрямляется и входит в неподвижный контакт, при отключении складывается обратно вдоль рамы. В отключённом положении аппарат не выступает вверх над уровнем изоляторов, и габарит ячейки по высоте определяют изоляторы, а не ход ножа. Безотказную работу OH производитель связывает с физическим разделением механических и электрических функций, механизм отвечает за движение и фиксацию, а токоведущая часть за проведение тока. При КЗ электродинамические усилия увеличивают контактное нажатие, а не размыкают контакты. На базе OH есть несколько компоновок, среди них «двойной OH», с которым проектируют компактные подстанции.

Три полюса оперируются одновременно одним приводом через механические тяги между полюсами или отдельным приводом на каждый полюс. Отдельный привод на полюс удобен на ОРУ СВН, где фазы разнесены на большие расстояния и длинные межполюсные тяги нежелательны. Изоляционные колонны соответствуют стандартам IEC или ANSI, по запросу возможны специальные высоты и длины пути утечки. Аппарат соответствует действующим стандартам IEC и ANSI и может быть адаптирован под спецификацию заказчика. Шарниры смазаны на весь срок службы или самосмазывающиеся, поэтому обслуживание металлических частей выполняет само движение аппарата.

Исполнение OH-EE прошло испытания выдерживаемым напряжением на 500 кВ DC. Значит, конструкцию коленчатого разъединителя применяют и на переменном токе, и на преобразовательных подстанциях и линиях HVDC, где COELME-EGIC поставляет разъединители и заземлители под конкретный проект. Для DC важны путь утечки по изоляции и поведение при короне, и под эти требования подбирают изоляторы и экраны.

У COELME-EGIC более 70 лет опыта и более 100 тыс. установленных разъединителей. При подборе OH указывают напряжение, номинальный ток и ток термической стойкости, ограничения по высоте конструкций ОРУ, уровень загрязнения для выбора пути утечки, потребность в заземлителе и тип привода. Если планируется компактная подстанция, с производителем сразу обсуждают вариант «двойного OH». На реконструкции действующих ОРУ OH даёт возможность заменить разъединители без переделки порталов, если новые аппараты должны вписаться в существующие габариты по высоте.
