Mitsubishi Electric VV / MV / GV — ретрофітні вакуумні вимикачі 3,6–12 кВ для заміни застарілих апаратів
Ретрофітні вакуумні вимикачі Mitsubishi Electric сумісні за установчими розмірами та вторинними колами зі знятими з виробництва апаратами. Вони подовжують строк служби наявних КРУ без заміни комірок. Ряд охоплює три типи на 3,6–12 кВ, які замінюють старі вакуумні, магнітодуттєві та елегазові вимикачі.
- VV-10-VPR-25M/25BB
- 11 (13,8) кВ; 630–2000 А; 20/25 кА; заміна 10-VPR-25M/25B(B)
- MV-S / MV-L
- 3,6–12 кВ; 600–3000 А; 12,5–43,8 кА; заміна магнітодуттєвих вимикачів DHE/DHP
- 10-VPR-40D(GV)
- 12 кВ; 1250–3150 А; 40 кА; заміна елегазового 10-SFG-40; IEC 62271-100-2012, M2/E1/C2
- Привод
- моторно-пружинний (BH-2), без обслуговування 15 років
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

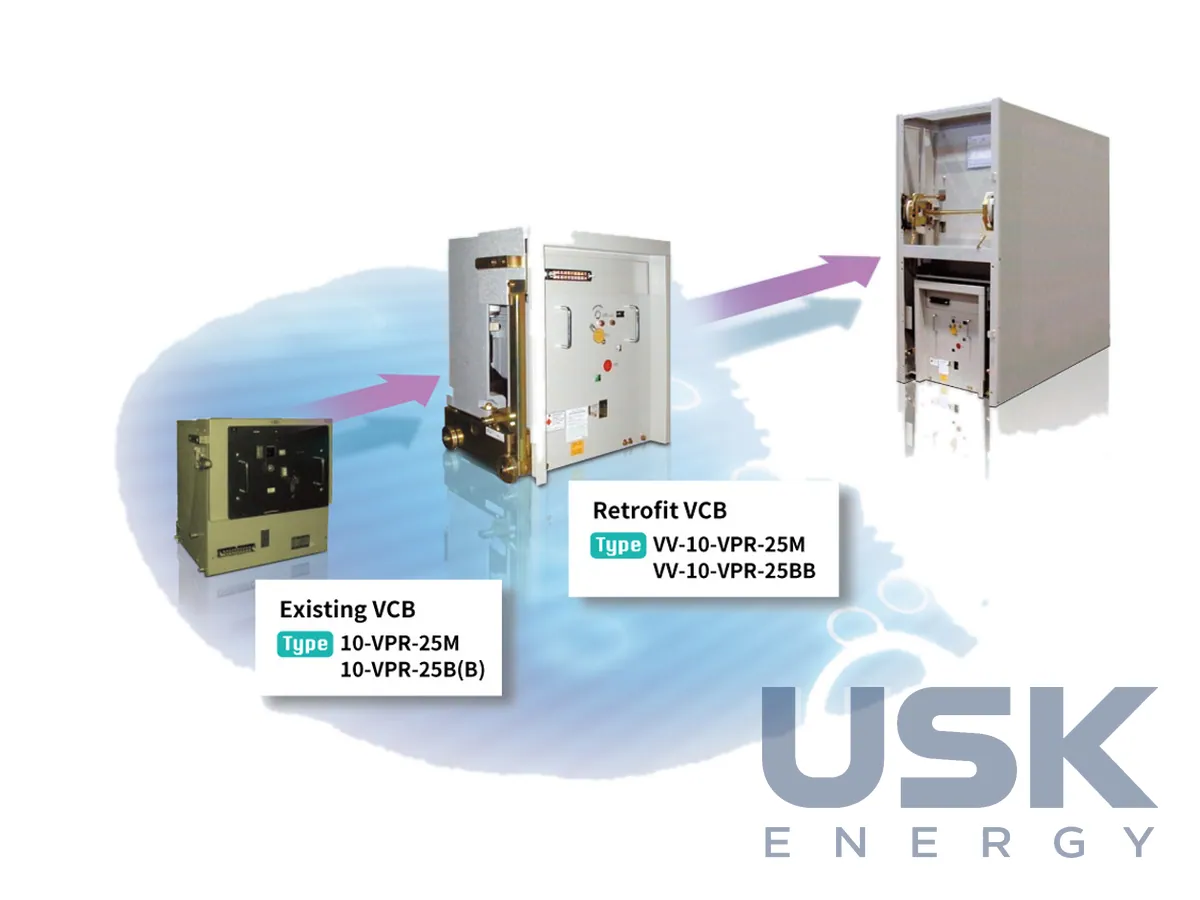

Компанія радить таку заміну, бо старі апарати підвищують ризик аварій, а запчастин до них більше немає. Тип VV (VV-10-VPR-25M, VV-10-VPR-25BB) замінює вакуумні вимикачі 10-VPR-25M і 10-VPR-25B(B). Їх виробництво припинено 1983 року, постачання запчастин 2000 року. Параметри VV 11 (13,8) кВ, 630–2000 А, вимикання 20/25 кА, вмикання 50/62,5 кА, час вимикання 3 періоди, маса 130–140 кг. Кола керування не переробляють, на підлогу відсіку лише ставлять блокувальну пластину.

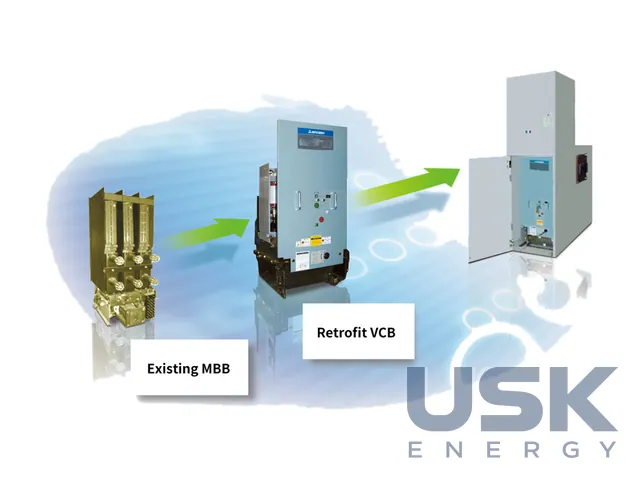

Тип MV замінює магнітодуттєві вимикачі серій DHE і DHP, випуск яких припинено 1985 року, а запчастин 2005 року. Виконання MV-S розраховано на 3,6 і 7,2 кВ (600–2000 А, 12,5–40 кА), MV-L на 6,6–12 кВ (1200–3000 А, 25–43,8 кА). Час вимикання 5 періодів. Енергоспоживання знижено на 20 % порівняно з магнітодуттєвими апаратами.
Тип GV (10-VPR-40D(GV)) стає на місце елегазових вимикачів 10-SFG-40 без доробок шафи. Він має 12 кВ, 1250–3150 А (за 50 °C 1000–2700 А), вимикання 40 кА, вмикання 104 кА і час вимикання 3 періоди. Апарат відповідає IEC 62271-100-2012 з класами M2, E1 і C2, охолоджується природно й не потребує вентиляторів на панелі. Виконання з RC-гасником призначене для електростанцій, без нього для підстанцій.
Порівняно з елегазовим апаратом GV має більший ресурс за вимиканням малих струмів, 10 000 проти 3000 операцій. Роботи з SF6 відпадають, а трудомісткість періодичних оглядів зменшується вдвічі. Разом з елегазовим апаратом з комірки зникає й потреба контролювати тиск SF6.
Усі ретрофітні вимикачі мають моторно-пружинний привод BH-2, який не потребує обслуговування 15 років і стоїть на найновіших VCB Mitsubishi Electric. Апарат вкочують або викочують одним рухом важеля. Механічне й електричне блокування не дає вкотити чи викотити ввімкнений вимикач і ввімкнути його в проміжному положенні. Під час замовлення вказують серійний номер наявного апарата та КРУ.
Технічні характеристики
| VV-10-VPR-25M/25BB | 11 (13,8) кВ; 630–2000 А; 20/25 кА; заміна 10-VPR-25M/25B(B) |
|---|---|
| MV-S / MV-L | 3,6–12 кВ; 600–3000 А; 12,5–43,8 кА; заміна магнітодуттєвих вимикачів DHE/DHP |
| 10-VPR-40D(GV) | 12 кВ; 1250–3150 А; 40 кА; заміна елегазового 10-SFG-40; IEC 62271-100-2012, M2/E1/C2 |
| Привод | моторно-пружинний (BH-2), без обслуговування 15 років |
| Час вимикання | 3–5 періодів |
Запит ціни та строку поставки
Mitsubishi Electric VV / MV / GV — ретрофітні вакуумні вимикачі 3,6–12 кВ для заміни застарілих апаратів, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які старі вимикачі можна замінити ретрофітними?
VV замінює вакуумні 10-VPR-25M і 10-VPR-25B(B), MV магнітодуттєві DHE і DHP, GV елегазові 10-SFG-40. Комірки КРУ при цьому не міняють.
Чи потрібна доробка шафи під GV?
Ні, 10-VPR-40D(GV) стає на місце 10-SFG-40 без доробок шафи. Він розрахований на 12 кВ, 1250–3150 А і вимикання 40 кА.
Якому стандарту відповідає GV?
IEC 62271-100-2012, класи M2, E1 і C2. Ресурс за вимиканням малих струмів становить 10 000 операцій.
