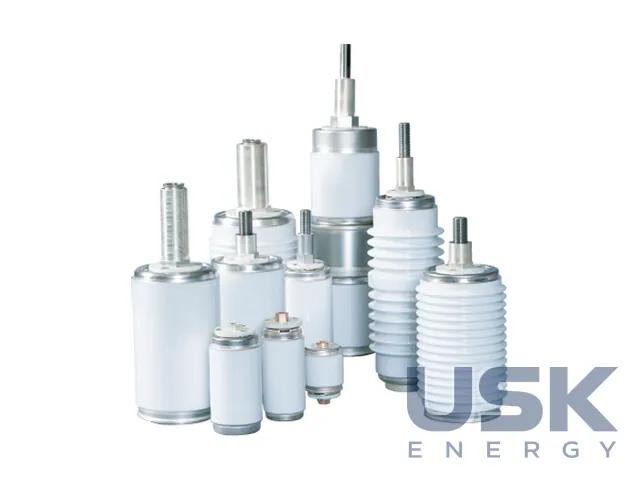

Mitsubishi Electric — вакуумні дугогасильні камери 1,5–84 кВ, до 63 кА, до 4000 А
Вакуумні дугогасильні камери Mitsubishi Electric випускаються на номінальні напруги від 1,5 до 84 кВ, струми вимикання до 63 кА й номінальні струми до 4000 А. Компанія виробляє їх з 1965 року, застосовує у власних вимикачах і контакторах та постачає стороннім виробникам комутаційної апаратури. Камери відповідають стандартам JEC, IEC, ANSI, GB і DL.
- Номінальна напруга
- 1,5–84 кВ
- Струм вимикання
- до 63 кА
- Номінальний струм
- до 4000 А
- Контакти
- спіральні (радіальне магнітне поле) та з аксіальним магнітним полем (AMF), Cu-Cr
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сторонні виробники ставлять камери у вакуумні вимикачі, вимикачі навантаження, контактори, пристрої РПН трансформаторів, RMU, реклоузери, конденсаторні та шунтувальні вимикачі. Mitsubishi Electric називає себе провідним виробником ВДК в Японії й одним з лідерів світового ринку.

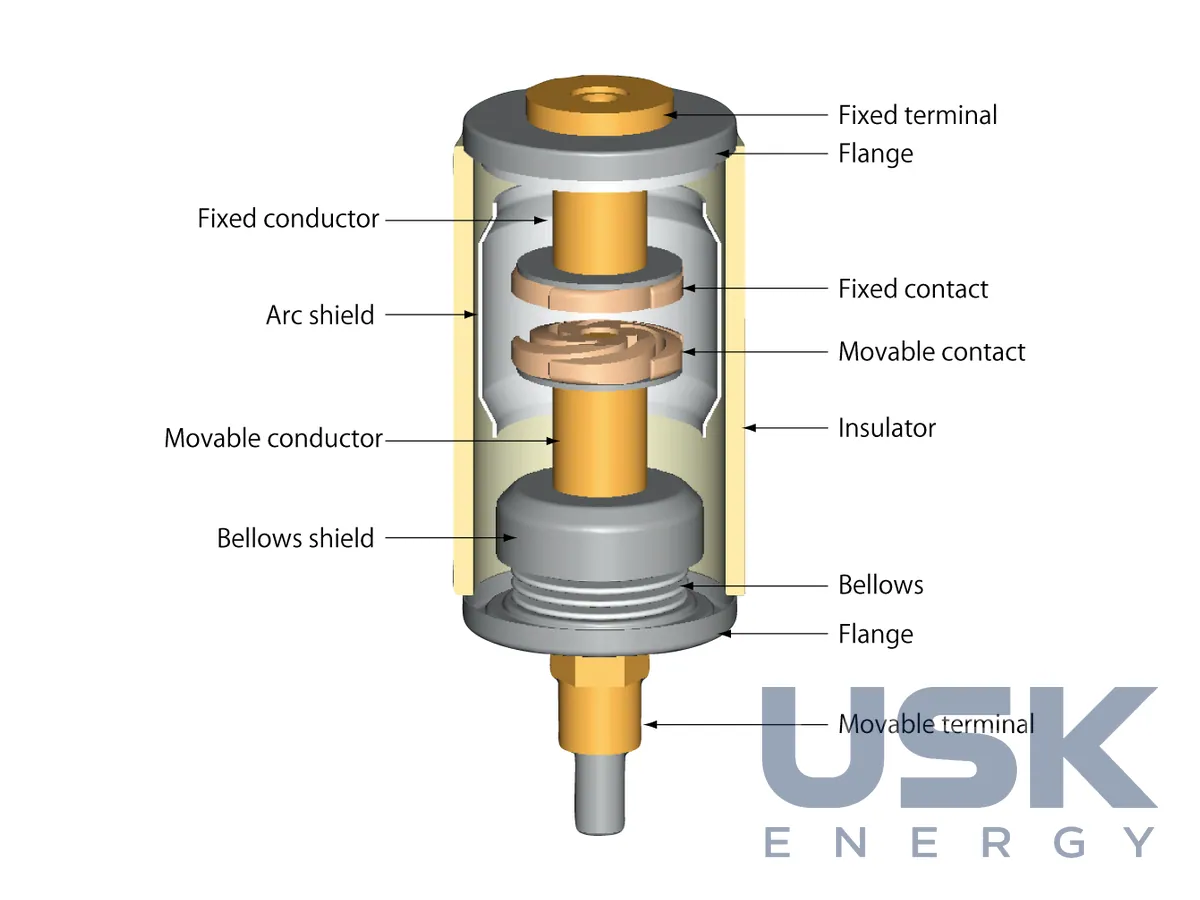

Корпус утворюють керамічний ізолятор з високоглиноземистої кераміки та два фланці. Усередині розміщено екран дуги, сильфон, рухомий і нерухомий виводи з контактами. Деталі спаюють у високовакуумній печі, а всі матеріали, крім напрямної, не виділяють газів. Рухомий вивід з'єднано з приводом, і сильфон дає йому переміщатися без порушення вакууму. Екран захищає ізолятор від осадження парів металу, тож електрична міцність по поверхні кераміки зберігається впродовж усього строку служби.
Для керування дугою застосовують два типи контактів з Cu-Cr. Спіральні контакти створюють радіальне магнітне поле й обертають дугу, контакти з аксіальним магнітним полем (AMF) розсіюють її по поверхні. Обидві схеми вимикають великі струми в компактному габариті з малим зносом контактів. Вакуум має вищу електричну міцність, ніж повітря, елегаз і масло, напруга на дузі мала, а відновлення міцності після вимикання відбувається дуже швидко, тому енергія дуги й час горіння малі. Звідси великий механічний і комутаційний ресурс, малий струм зрізу та мале зусилля зварювання контактів.
Камери герметичні, обслуговування не потребують і шкідливих речовин не виділяють, деталі відповідають RoHS. Для виробника апаратури це означає, що в паспорті вимикача не з'являються вимоги до періодичної ревізії дугогасильного пристрою чи до поводження з газом.
Історія напряму вкладається в кілька віх. 1965 року з'явилася перша ВДК 6,6 кВ у скляній оболонці, 1970 року камера 36 кВ 25 кА. 1973 року компанія перейшла на керамічний корпус і спіральні контакти Cu-Cr. 1980 року почався експорт до Європи й вийшла камера 12 кВ 50 кА, 1998 року розроблено камеру з низькими перенапругами 7,2 кВ 40 кА. Виробництво 1989 року перенесено на завод Marugame, сертифікати ISO 9001 і ISO 14001 отримано 1995 та 1998 року. До 2011 року випущено понад 3,5 млн камер.
Технічні характеристики
| Номінальна напруга | 1,5–84 кВ |
|---|---|
| Струм вимикання | до 63 кА |
| Номінальний струм | до 4000 А |
| Контакти | спіральні (радіальне магнітне поле) та з аксіальним магнітним полем (AMF), Cu-Cr |
| Корпус | керамічний (високоглиноземиста кераміка) |
| Застосування | VCB, вимикачі навантаження, контактори, РПН, RMU, реклоузери, конденсаторні та шунтувальні вимикачі |
| Стандарти | JEC, IEC, ANSI, GB, DL |
| Виробництво | завод Marugame; ISO 9001 (1995), ISO 14001 (1998); випущено понад 3,5 млн |
Запит ціни та строку поставки
Mitsubishi Electric — вакуумні дугогасильні камери 1,5–84 кВ, до 63 кА, до 4000 А, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8538 90 99 90 |
|---|---|
| HS, 6 знаків | 8538 90 |
| CN (ЄС) | 8538 90 99 |
| HTSUS (США) | 8538 90 81 80 |
| Митний тариф КНР | 8538 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які параметри випускаються вакуумні камери?
Номінальна напруга від 1,5 до 84 кВ, струм вимикання до 63 кА, номінальний струм до 4000 А.
Яким стандартам відповідають камери Mitsubishi Electric?
JEC, IEC, ANSI, GB і DL. Виробництво на заводі Marugame сертифіковано за ISO 9001 з 1995 року та ISO 14001 з 1998 року.
У яких апаратах можна застосовувати ці ВДК?
У вакуумних вимикачах, вимикачах навантаження, контакторах, пристроях РПН, RMU, реклоузерах, конденсаторних і шунтувальних вимикачах.
