Mitsubishi Electric — елегазові вимикачі високої напруги (бакові та колонкові) 72–1100 кВ
Елегазові вимикачі (GCB) Mitsubishi Electric високої та надвисокої напруги працюють на відкритих розподільних пристроях підстанцій і електростанцій. Вони комутують лінії, трансформатори й шунтувальні реактори та вимикають струми короткого замикання. Ряд охоплює напруги від 72 до 1100 кВ у баковому й колонковому виконанні.
- Номінальна напруга
- 72–1100 кВ
- Виконання
- баковий (dead tank) і колонковий (live tank), напр. 550 кВ
- Дугогасильне середовище
- елегаз SF6
- Привод
- пружинний, зокрема торсіонний (для 145–550 кВ на тягових підстанціях)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перший в Японії елегазовий вимикач Mitsubishi Electric комерціалізувала 1968 року. Відтоді компанія постачає вимикачі та КРУЕ на напруги 72–1100 кВ. Дугогасильне середовище SF6, привод пружинний, зокрема торсіонного типу.

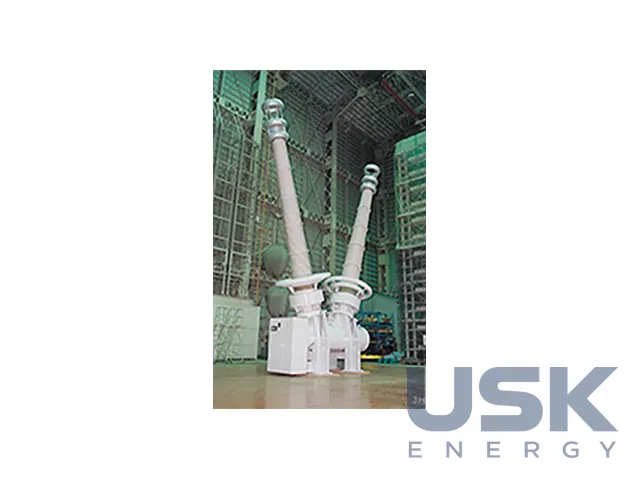

Бакові вимикачі (dead tank) мають заземлений металевий бак, у якому розміщено дугогасильний пристрій. Струмовідні частини такого апарата закриті заземленою оболонкою. На вводах бака можна встановити вбудовані трансформатори струму, тож окремі ТС на ВРП не потрібні й підстанція займає менше місця.

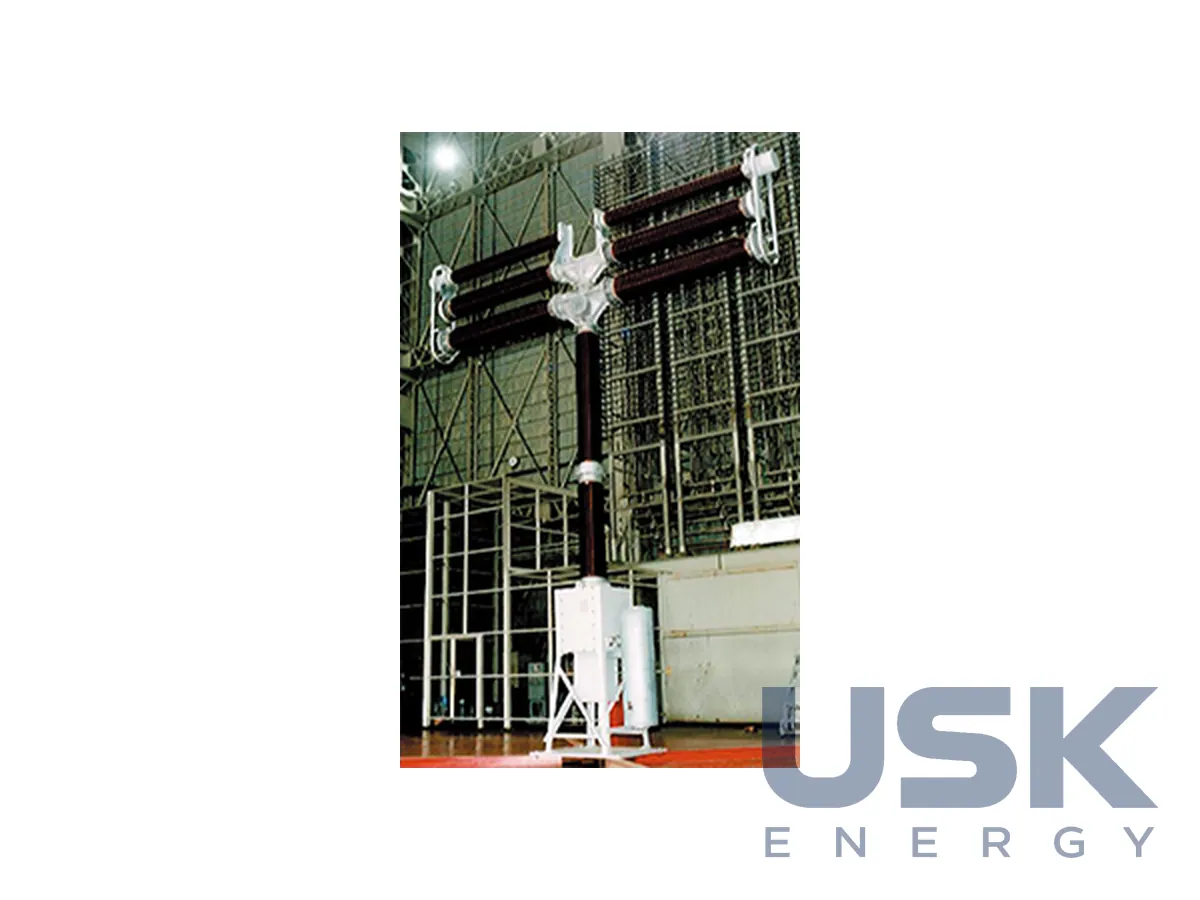

Колонкові вимикачі (live tank) тримають дугогасильні камери на ізолювальних колонах, і камери перебувають під потенціалом мережі. На сайті виробника показано, зокрема, виконання 550 кВ обох типів. Вибір між ними залежить від компонування ВРП, потреби у вбудованих ТС і вимог замовника до площі та обслуговування. Бакове виконання виграє там, де потрібні вбудовані ТС і обмежена площа ВРП.
Під час розроблення дугогасильних пристроїв виробник застосовує аналіз теплового газового потоку під час вимикання струму. За даними Mitsubishi Electric, такий розрахунок підвищує стабільність характеристик апаратів. Портфель вимикачів і приводів регулярно оновлюють. Для підстанцій приймання електроенергії тягових мереж компанія ставить апарати з пружинним приводом торсіонного типу на класи напруги від 145 до 550 кВ, які вирізняються високою ефективністю передавання енергії.
Разом із вимикачами Mitsubishi Electric випускає обмежувачі перенапруг різних типів, зокрема опорні ОПН 500 кВ для захисту трансформаторів. Паралельно компанія розвиває високовольтні апарати без елегазу на основі вакуумних дугогасильних камер та ізоляції сухим повітрям. Для підстанцій з обмеженою площею виробник пропонує й КРУЕ на ті самі класи напруги. Такі КРУЕ займають менше місця, мають гнучке компонування, потребують менше монтажних робіт на майданчику й мінімального обслуговування. Замовник, який планує відмову від SF6 на нових підстанціях, може обговорити з виробником і такі апарати. Технічні дані конкретного виконання, тобто номінальний струм, струм вимикання й тип привода, уточнюють за опитувальним листом під проєкт.
Технічні характеристики
| Номінальна напруга | 72–1100 кВ |
|---|---|
| Виконання | баковий (dead tank) і колонковий (live tank), напр. 550 кВ |
| Дугогасильне середовище | елегаз SF6 |
| Привод | пружинний, зокрема торсіонний (для 145–550 кВ на тягових підстанціях) |
| Розроблення | аналіз теплового газового потоку під час вимикання |
Запит ціни та строку поставки
Mitsubishi Electric — елегазові вимикачі високої напруги (бакові та колонкові) 72–1100 кВ, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 29 00 00 |
|---|---|
| HS, 6 знаків | 8535 29 |
| CN (ЄС) | 8535 29 00 |
| HTSUS (США) | 8535 29 00 80 |
| Митний тариф КНР | 8535 29 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги випускають елегазові вимикачі?
Ряд охоплює номінальні напруги від 72 до 1100 кВ. На сайті виробника показано бакове й колонкове виконання на 550 кВ.
Чим баковий вимикач відрізняється від колонкового?
У баковому дугогасильний пристрій стоїть у заземленому металевому баку, на вводах можна вбудувати трансформатори струму. У колонковому дугогасильні камери розміщено на ізолювальних колонах під потенціалом.
Чи є у Mitsubishi Electric апарати без елегазу?
Компанія розвиває високовольтні апарати на основі вакуумних дугогасильних камер та ізоляції сухим повітрям. Вимикачі цього ряду використовують SF6.
