COELME-EGIC Railway LBS — вакуумний вимикач навантаження контактної мережі 15–25 кВ
Вакуумний вимикач-роз'єднувач навантаження COELME-EGIC Railway LBS для контактної мережі 25 кВ, є виконання 15–25 кВ. Номінальний струм до 2000 А, імпульсна витримувана напруга 250 кВ.
- Номінальна напруга
- 25 кВ (виконання 15–25 кВ)
- Імпульсна витримувана
- 250 кВ
- Номінальний струм
- до 2000 А
- Струм вмикання КЗ
- до 25 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Railway LBS від COELME-EGIC працює як вимикач-роз'єднувач навантаження зовнішнього встановлення, спроєктований саме для електрифікації залізниць. Базове виконання розраховане на контактну мережу 25 кВ, є виконання на 15–25 кВ. Номінальний струм до 2000 А, імпульсна витримувана напруга 250 кВ, струм вмикання на КЗ до 25 кА, струм термічної стійкості до 40 кА протягом 3 с.

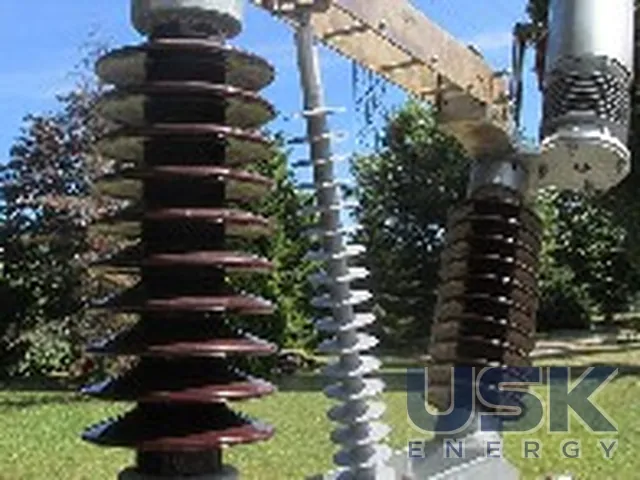

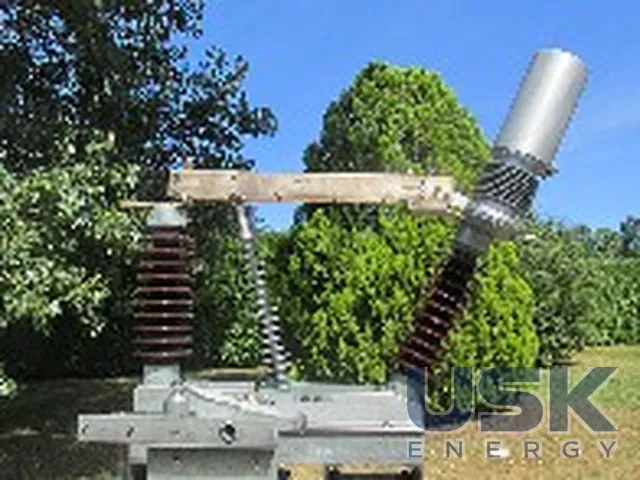

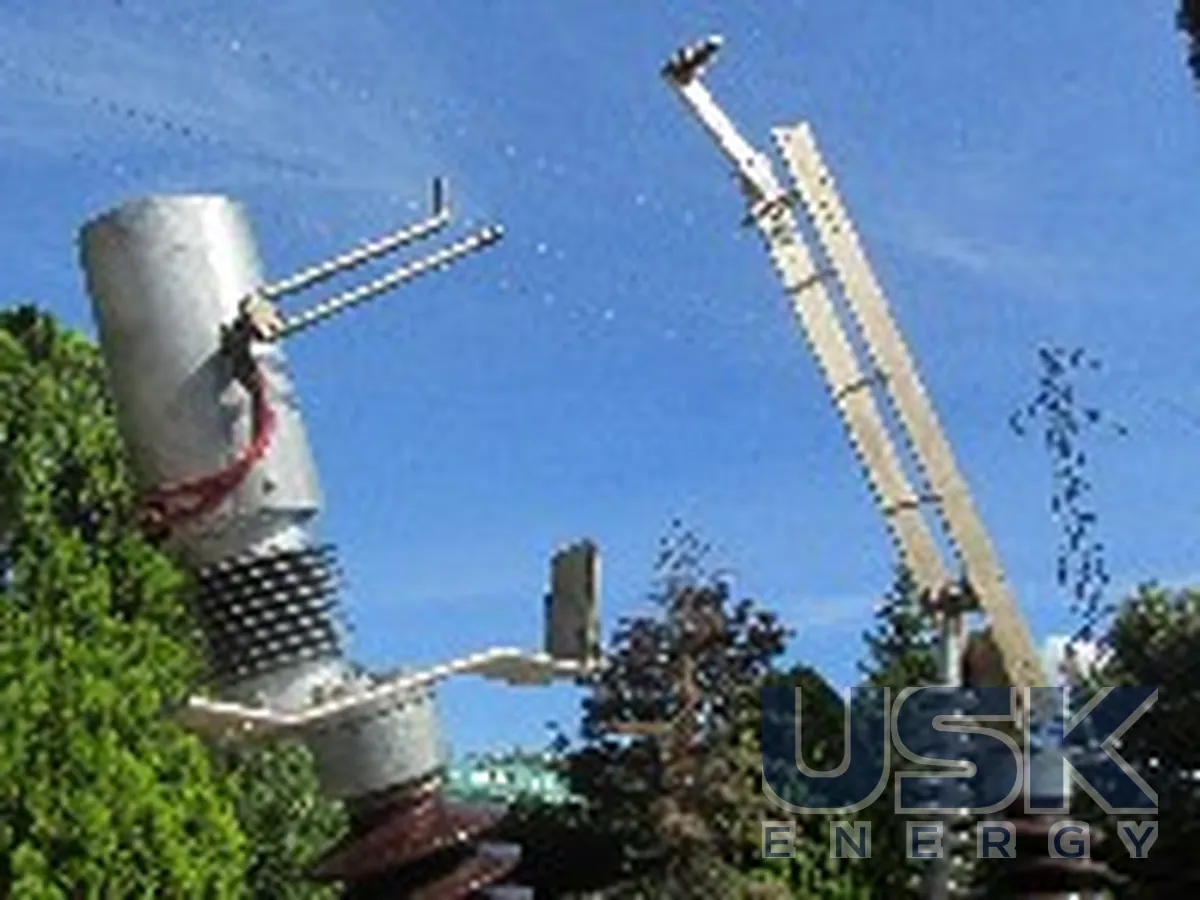

Апарат побудований на базі роз'єднувача SHD з вакуумною камерою. Ніж з вертикальним розривом дає видимий ізоляційний проміжок, тобто функцію роз'єднувача. Вакуумна камера виконує функцію вимикача, вона комутує номінальний робочий струм і вмикає на струм КЗ без зовнішньої дуги. У ввімкненому положенні робочий струм не проходить через камеру, він іде через контакти ножа, тому камера не нагрівається і не зношується в нормальному режимі. Дуга гаситься у вакуумі, апарат не забруднює довкілля. Конструктивно Railway LBS повторює апарат LBS для розподільчих мереж, відрізняються нормування і виконання під вимоги залізниць.
Конструкція проста і легко монтується. Railway LBS ставлять на опорні рами або безпосередньо на опори контактної мережі, в однополюсному або двополюсному виконанні. Двополюсний варіант використовують там, де потрібно комутувати обидва проводи, однополюсний на звичайних фідерах. Однополюсне виконання займає мало місця на опорі, його зручно ставити на наявні консолі й рами без окремого майданчика. Механізм компактний, апарат працює в розширеному діапазоні температур навколишнього повітря, що для залізниць з відкритою трасою важливе. Привод камери механічно пов'язаний з ножем, тому оперування апаратом не відрізняється від оперування звичайним роз'єднувачем, ручним або моторним приводом.
Серія має опції, вбудований заземлювач і виконання з тримачами запобіжників. Характеристики та позначення в каталозі наведені за EN 50152-2 і EN 50163, а там, де залізничні стандарти не задають параметр, за серією IEC 62271. Серед нормованих величин струм вимкнення переважно активного навантаження і струм вимкнення в замкненому розподільчому колі. Для мереж передачі та розподілу лінійку доповнюють виконання LBS за IEC. Опція із заземлювачем дає змогу одразу після відключення заземлити відключену ділянку тим самим апаратом.
Апарат зручний для секціонування контактної мережі, приєднання фідерів і відгалужень, де потрібно і комутувати навантаження, і мати видимий розрив для безпечних робіт. Якщо на ділянці вже стоять ручні роз'єднувачі, Railway LBS ставлять на їхнє місце, щоб перемикати фідери під навантаженням без зняття напруги з усієї секції. Виробник має 70 років досвіду в проєктуванні та виготовленні комутаційного обладнання ВН. Під час запиту вказують систему тягового електропостачання і напругу, номінальний струм, кількість полюсів, потребу в заземлювачі та тип приводу.
Технічні характеристики
| Номінальна напруга | 25 кВ (виконання 15–25 кВ) |
|---|---|
| Імпульсна витримувана | 250 кВ |
| Номінальний струм | до 2000 А |
| Струм вмикання КЗ | до 25 кА |
| Дугогасіння | вакуум |
Запит ціни та строку поставки
COELME-EGIC Railway LBS — вакуумний вимикач навантаження контактної мережі 15–25 кВ, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої напруги контактної мережі підходить Railway LBS?
Базове виконання на 25 кВ, є виконання на 15–25 кВ, імпульсна витримувана напруга 250 кВ.
Який струм комутує апарат?
Номінальний струм до 2000 А, струм вмикання на КЗ до 25 кА.
Яка конструкція лежить в основі Railway LBS?
Роз'єднувач SHD з вакуумною дугогасною камерою.
