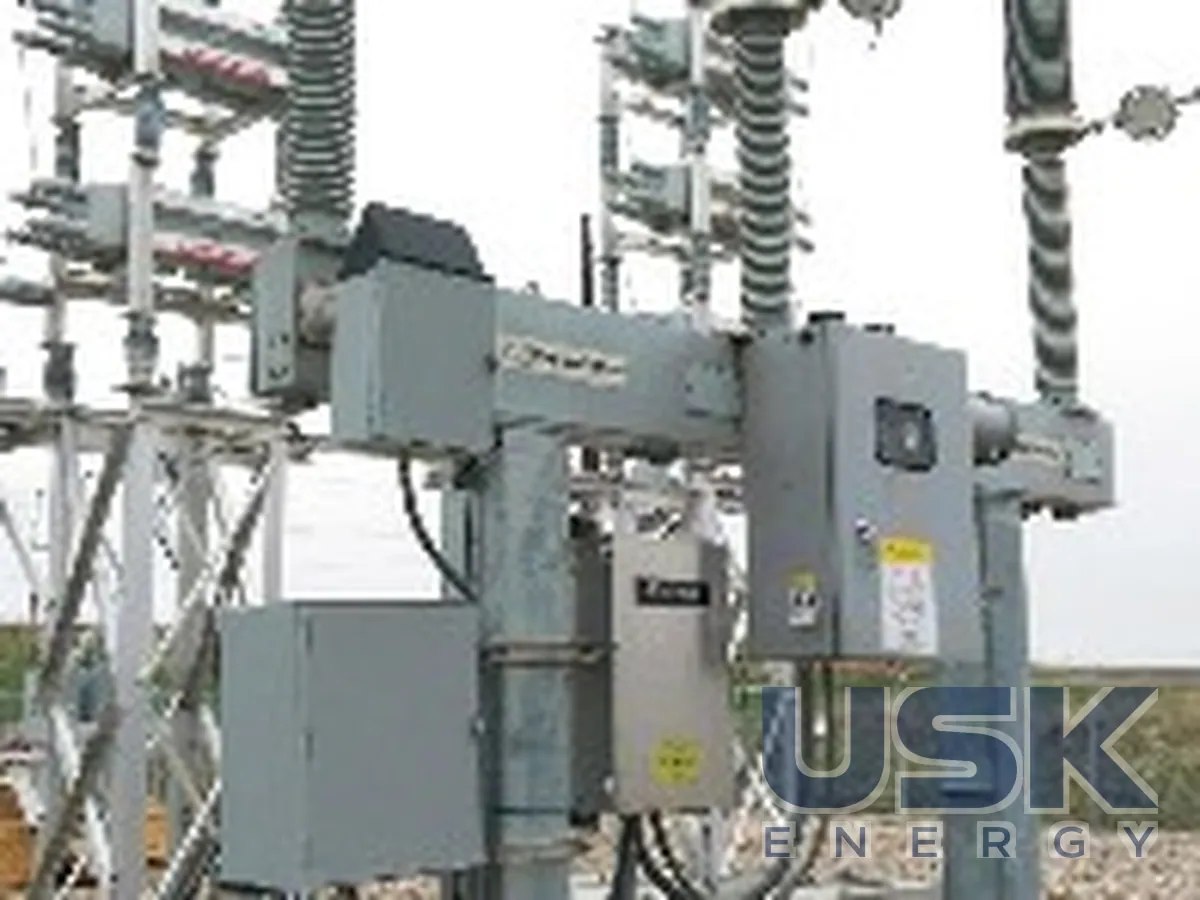

COELME-EGIC ICS — інтелектуальний безконтактний датчик струму та напруги для мереж ВН
Цифрова система вимірювання та керування COELME-EGIC ICS для мереж передачі 17,5–550 кВ, вимірює струм до 4000 А і напругу. Альтернатива традиційним ТС, коли на існуючих лініях додають захисти.
- Вимірювання
- струм до 4000 А та напруга, цифрові осцилограми в реальному часі
- Склад
- 3 датчики без батарей на потенціалі ВН + приймач на землі (Wi-Fi)
- Діапазон
- 17,5–550 кВ
- Особливість
- немає насичення сердечника, монтаж на існуючому обладнанні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ICS (Intelligent Circuit Sensor) від COELME-EGIC працює як цифрова система вимірювання та керування для мереж передачі 17,5–550 кВ. Це безконтактний датчик струму і напруги, який дає справжні цифрові вимірювання, осцилограми в реальному часі, і відкриває шлях до автоматизації мережі. ICS вимірює струм до 4000 А і напругу. Систему спроєктовано для тих самих жорстких умов, у яких працюють підстанції та лінії електропередачі, і вона дає інформацію, якої зазвичай на мережах передачі немає. Виробник наголошує, що таких вимірювань у потрібному масштабі за прийнятну ціну на мережах передачі досі не було.
До комплекту входять 3 датчики без батарей на потенціалі ВН і приймач на землі, зв'язок між ними через Wi-Fi. Датчики герметичні на весь строк служби і не потребують обслуговування. Приймач на землі збирає сигнали трьох фаз і передає їх на реле, RTU або в систему верхнього рівня. Опційний аналоговий модуль дає інтерфейс до електронних реле та RTU, система сумісна з цифровими реле і RTU і обмінюється даними з мережею за стандартними протоколами. ICS програмується і конфігурується дистанційно, а цифрова платформа дає змогу вбудовувати в неї спеціалізовані алгоритми.
Головна технічна перевага у відсутності насичення. Конструкція і принцип вимірювання дають змогу точно вимірювати дуже великі струми, до 4000 А, без обмежень через насичення магнітного сердечника, яке буває у традиційних ТС при великих струмах КЗ. Для захистів це важливо, бо вони мають правильно бачити струм у перші періоди КЗ, коли у звичайного ТС через аперіодичну складову спотворюється вторинний сигнал. ICS не потребує окремих конструкцій для встановлення, його монтують на наявному обладнанні або на верхніх конструкціях, займаної площі він фактично не має. Це скорочує витрати на монтаж і площу підстанції.
Тому ICS особливо зручний, коли на існуючих лініях потрібно додати захисти. Замість встановлення нових ТС з фундаментами і ошиновкою датчики ставлять на наявне обладнання, і захист отримує цифровий сигнал. Серед застосувань виробник називає визначення напрямку і відстані до пошкодження з швидкою і правильною ідентифікацією пошкодженої ділянки, керування конденсаторними батареями, захист трансформаторів і моніторинг шунтувальних реакторів. Система підтримує автоматизовану, дистанційну або ручну комутацію.
Під час підбору вказують клас напруги, максимальний струм, призначення (захист, вимірювання, автоматика), тип реле або RTU, з якими треба працювати, протокол зв'язку і місце встановлення датчиків. Датчики ставлять на кожну фазу приєднання, де потрібен цифровий сигнал струму і напруги. ICS легко встановлюється і переобладнується, тому підходить як для нових підстанцій, так і для реконструкції без тривалих відключень.
Технічні характеристики
| Вимірювання | струм до 4000 А та напруга, цифрові осцилограми в реальному часі |
|---|---|
| Склад | 3 датчики без батарей на потенціалі ВН + приймач на землі (Wi-Fi) |
| Діапазон | 17,5–550 кВ |
| Особливість | немає насичення сердечника, монтаж на існуючому обладнанні |
Запит ціни та строку поставки
COELME-EGIC ICS — інтелектуальний безконтактний датчик струму та напруги для мереж ВН, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна встановити ICS на діючу лінію без заміни ТС?
Так, датчики монтують на існуючому обладнанні, коли на лінії додають захисти.
Що входить до системи ICS?
3 датчики без батарей на потенціалі ВН і приймач на землі зі зв'язком Wi-Fi.
Який діапазон вимірювань має ICS?
Струм до 4000 А і напруга в мережах 17,5–550 кВ, без насичення сердечника.
