Toshiba TX-8 — парова турбіна надкритичних параметрів із чотирипотоковим вихлопом до 1 200 МВт

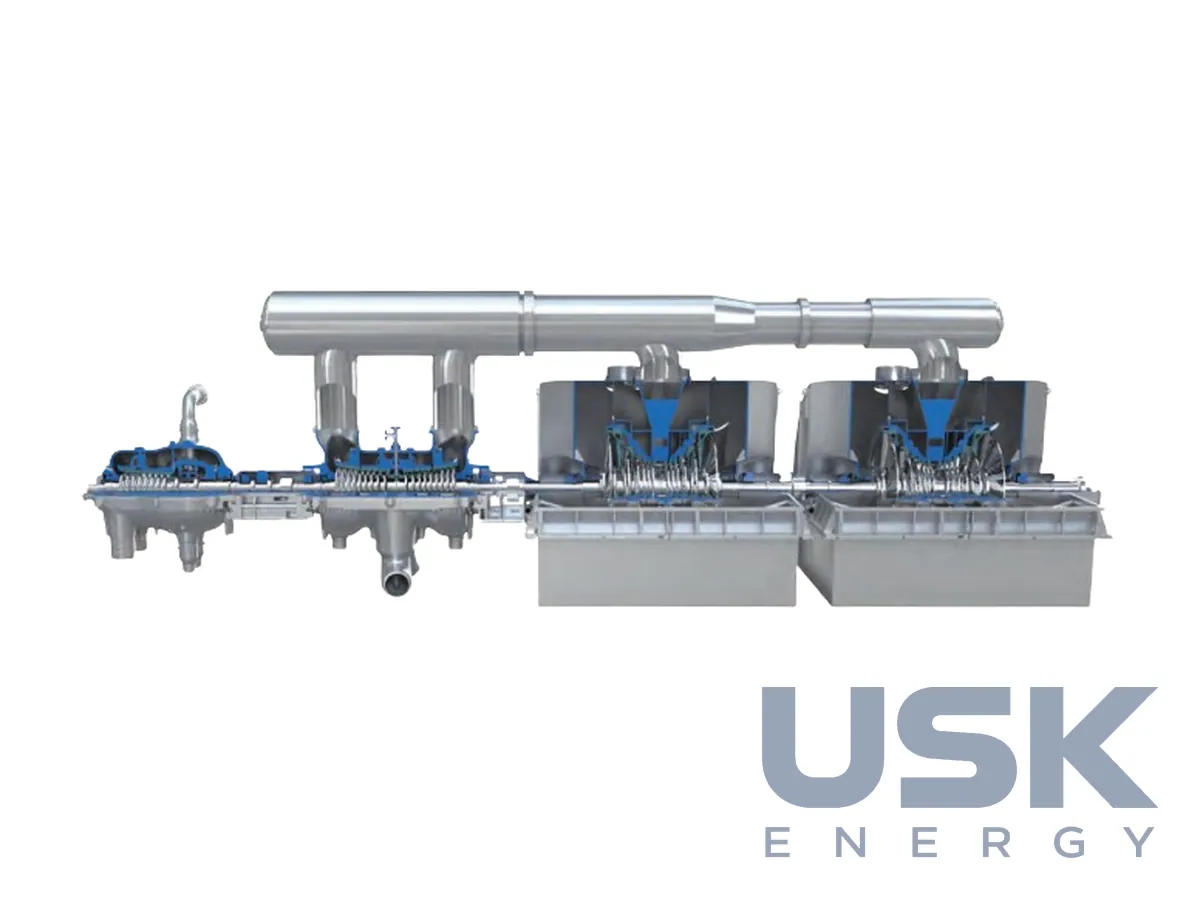

Toshiba TX-8 — найпотужніша турбіна лінійки TX для теплових електростанцій, до 1 200 МВт на надкритичних параметрах пари. Валопровід складається з циліндра високого тиску, двопотокового циліндра середнього тиску і двох двопотокових циліндрів низького тиску. Турбіну ставлять на великі вугільні енергоблоки базового навантаження.
- Конструкція
- ЦВТ + двопотоковий ЦСТ + два двопотокові ЦНТ
- Потужність
- до 1 200 МВт
- Тиск гострої пари
- до 271 бар абс.
- Температура гострої пари / проміжного перегріву
- до 600 °C / 630 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

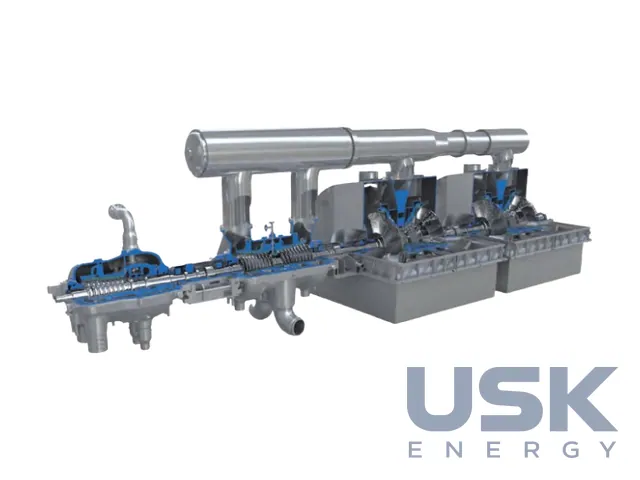

TX-8 виконана за тандемною схемою з проміжним перегрівом пари. Чотири потоки вихлопу з двох ЦНТ спрямовують униз або вбік залежно від компонування машинної зали. Валопровід із чотирьох циліндрів потрібен через великі об'єми пари низького тиску, які на блоках цього класу вже не проходять через один двопотоковий ЦНТ. Агрегати серії вже постачено потужністю понад 1 100 МВт, а сумарна встановлена потужність TX-8 у світі перевищує 60 ГВт.
Тиск гострої пари сягає 271 бар абс. (3 930 psia), температура гострої пари до 600 °C, проміжного перегріву до 630 °C (1 166 °F). Частота мережі 50 або 60 Гц. Проміжний перегрів до вищої температури, ніж у гострої пари, піднімає ККД циклу і зменшує вологість в останніх ступенях. Проточну частину спроєктовано з динамічною оптимізацією, у машині застосовано технології надкритичних параметрів пари. Серія розрахована на базове навантаження, готовність агрегатів виробник відносить до найвищих у класі.
Приклади поставок охоплюють вугільну ТЕС Jimah у Малайзії, вугільні ТЕС у Північній Кароліні та Іллінойсі (США) і ТЕС Hekinan компанії JERA в Японії. Окрім нових блоків, TX-8 застосовують для заміни турбін на діючих енергоблоках великої потужності, де потрібно підняти параметри пари та виробіток без зміни класу блоку. Габарити агрегату визначають під конкретний проєкт.
Toshiba виготовляє парові турбіни з 1927 року. За даними виробника, до грудня 2023 року постачено 2 038 агрегатів загальною потужністю 217 652 МВт. Заводи працюють у Йокогамі (Keihin Product Operations, Японія) і в Ченнаї (Toshiba JSW Power Systems, Індія). Перша поставка до Північної Америки датується 1967 роком, і нині Toshiba там найбільший постачальник паротурбінних агрегатів від 200 МВт. На цьому ринку турбіни постачає Toshiba America Energy Systems.
Комплект поставки включає турбогенератор і цифрову систему регулювання D-EHC, де пуск оптимізовано за термонапруженнями ротора. Турбоагрегати Toshiba служать значно довше за очікувані 20 років, один з агрегатів в Австралії досяг безвідмовності 99,6 %. Toshiba також виконує сервіс, ремонт і модернізацію турбін і генераторів.
Технічні характеристики
| Конструкція | ЦВТ + двопотоковий ЦСТ + два двопотокові ЦНТ |
|---|---|
| Потужність | до 1 200 МВт |
| Тиск гострої пари | до 271 бар абс. |
| Температура гострої пари / проміжного перегріву | до 600 °C / 630 °C |
| Частота мережі | 50 або 60 Гц |
| Вихлоп | вниз або бічний |
| Встановлено | понад 60 ГВт |
Запит ціни та строку поставки
Toshiba TX-8 — парова турбіна надкритичних параметрів із чотирипотоковим вихлопом до 1 200 МВт, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8406 81 00 00 |
|---|---|
| HS, 6 знаків | 8406 81 |
| CN (ЄС) | 8406 81 00 |
| HTSUS (США) | 8406 81 10 00 |
| Митний тариф КНР | 8406 81 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність турбіни TX-8?
До 1 200 МВт, уже постачено агрегати понад 1 100 МВт. Сумарно у світі встановлено понад 60 ГВт турбін цієї серії.
Які параметри пари в TX-8?
Тиск гострої пари до 271 бар абс., температура гострої пари до 600 °C, проміжного перегріву до 630 °C. Частота мережі 50 або 60 Гц.
Для яких енергоблоків призначена TX-8?
Для великих вугільних блоків на надкритичних параметрах, що працюють у базовому навантаженні. Турбіну також ставлять замість старих на діючих блоках великої потужності.
