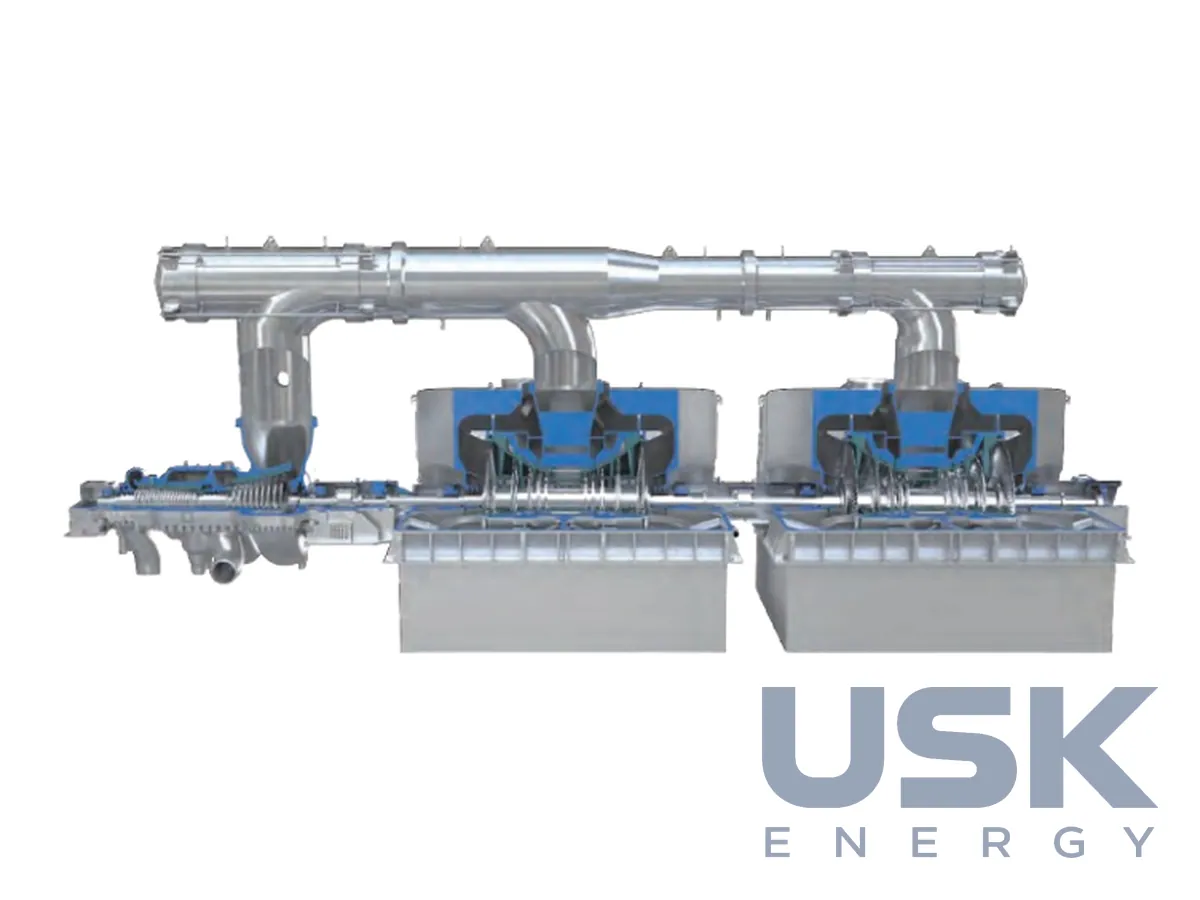

Toshiba TX-6 — трициліндрова парова турбіна з чотирипотоковим вихлопом до 800 МВт
Toshiba TX-6 — тандемна парова турбіна потужністю до 800 МВт із трьох корпусів, розрахована на надкритичні параметри пари. Протиточний циліндр високого та середнього тиску (HIP) працює разом із двома двопотоковими ЦНТ, що дає чотирипотоковий вихлоп. Турбіну застосовують у потужних ПГУ та на вугільних і газових паротурбінних блоках.
- Конструкція
- ЦВСТ (HIP) у протиточному виконанні + два двопотокові ЦНТ, три корпуси
- Потужність
- до 800 МВт
- Тиск гострої пари
- до 251 бар абс. (до 271 бар за каталогом 2024 р.)
- Температура гострої пари / проміжного перегріву
- до 600 °C / 620 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Тиск гострої пари для TX-6 сторінка серії вказує до 251 бар абс. (3 640 psia), каталог Toshiba 2024 року наводить до 271 бар абс. Температура гострої пари до 600 °C, проміжного перегріву до 620 °C. Турбіна виконується на 50 або 60 Гц. У протиточному циліндрі HIP пара в частинах високого та середнього тиску рухається назустріч, і осьові зусилля на ротор частково врівноважуються. Під конкретний блок параметри уточнюють за техзавданням.
Вихлоп із ЦНТ можна спрямувати вниз або вбік, і цей вибір дає додаткову свободу в компонуванні електростанції. Високий ККД, на рівні найкращих у класі, виробник пов'язує з оптимізованою проточною частиною та удосконаленими ущільненнями. Надкритичні параметри пари підвищують ККД циклу порівняно з докритичними блоками. Час пуску короткий, режими пуску гнучкі, тому турбіна підходить і для блоків, які часто змінюють навантаження.
Сумарне напрацювання парку TX-6 перевищує 2,5 млн годин. Серед поставок ТЕС Nishi-Nagoya компанії JERA в Японії. Типові об'єкти охоплюють парову частину потужних ПГУ, а також традиційні вугільні та газові паротурбінні блоки великої потужності. У ПГУ парова турбіна працює на парі від котлів-утилізаторів газових турбін, тому має добре переносити зміни навантаження разом із ними. Габарити агрегату Toshiba визначає під кожен проєкт окремо. Між двокорпусною TX-4 і чотирикорпусною TX-8 ця серія займає середину діапазону.
Парові турбіни Toshiba роблять із 1927 року. До грудня 2023 року виробник постачив 2 038 агрегатів сумарною потужністю 217 652 МВт. Турбіни виготовляють Keihin Product Operations (Йокогама, Японія) і Toshiba JSW Power Systems (Ченнаї, Індія). У Північній Америці Toshiba займає перше місце серед постачальників паротурбінних агрегатів від 200 МВт, а перша поставка туди відбулася в 1967 році. На цьому ринку турбіни постачає Toshiba America Energy Systems.
В обсяг поставки входять турбогенератор і цифрова система регулювання D-EHC з пуском, оптимізованим за термонапруженнями ротора. Турбоагрегати Toshiba працюють значно довше за очікувані 20 років, і один з агрегатів в Австралії показав безвідмовність 99,6 %. Компанія також виконує сервіс, ремонт і модернізацію турбін і генераторів.
Технічні характеристики
| Конструкція | ЦВСТ (HIP) у протиточному виконанні + два двопотокові ЦНТ, три корпуси |
|---|---|
| Потужність | до 800 МВт |
| Тиск гострої пари | до 251 бар абс. (до 271 бар за каталогом 2024 р.) |
| Температура гострої пари / проміжного перегріву | до 600 °C / 620 °C |
| Частота мережі | 50 або 60 Гц |
| Вихлоп | вниз або бічний |
| Напрацювання парку | понад 2,5 млн год |
Запит ціни та строку поставки
Toshiba TX-6 — трициліндрова парова турбіна з чотирипотоковим вихлопом до 800 МВт, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8406 81 00 00 |
|---|---|
| HS, 6 знаків | 8406 81 |
| CN (ЄС) | 8406 81 00 |
| HTSUS (США) | 8406 81 10 00 |
| Митний тариф КНР | 8406 81 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який тиск гострої пари допускає TX-6?
Сторінка серії вказує до 251 бар абс., каталог Toshiba 2024 року наводить до 271 бар абс. Температура гострої пари до 600 °C, проміжного перегріву до 620 °C.
Скільки корпусів має турбіна і як виконано вихлоп?
Три корпуси, тобто циліндр HIP і два двопотокові ЦНТ із чотирипотоковим вихлопом. Вихлоп спрямовують униз або вбік.
Де застосовують TX-6?
У паровій частині потужних ПГУ та на вугільних і газових паротурбінних блоках до 800 МВт. Сумарне напрацювання парку перевищує 2,5 млн годин.
