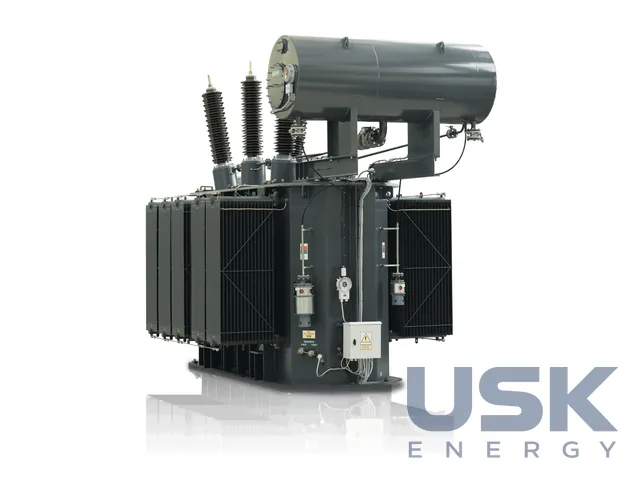

ZREW — трансформатори силові оливні до 160 МВА, 220 кВ
Силові оливні трансформатори ZREW потужністю до 160 МВА на напругу до 220 кВ, кожен проєктується індивідуально під об'єкт. Випускаються блочні підвищувальні (GSU), мережеві знижувальні та спеціальні трансформатори. Виробляються на заводі ZREW у Лодзі (Польща).
- Потужність
- до 160 МВА
- Напруга
- до 220 кВ
- Виконання
- блочні (GSU) підвищувальні, мережеві знижувальні, спеціальні (пічні, перетворювальні, тягові)
- Ізоляція
- оливна
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силові оливні трансформатори ZREW проєктуються під конкретний об'єкт, і лінійка охоплює потужності до 160 МВА та напруги до 220 кВ. Завод у Лодзі (Польща) працює понад 60 років і має за плечима понад 1000 встановлених машин. Основні застосування такі. Блочні підвищувальні трансформатори (GSU) для електростанцій, ТЕЦ і когенераційних установок, мережеві знижувальні трансформатори для розподільних мереж і підстанцій, машини для ВЕС, СЕС і ГЕС. Окремо ZREW виготовляє спеціальні трансформатори для металургії (пічні), для перетворювальних установок і для тягових підстанцій залізниці.

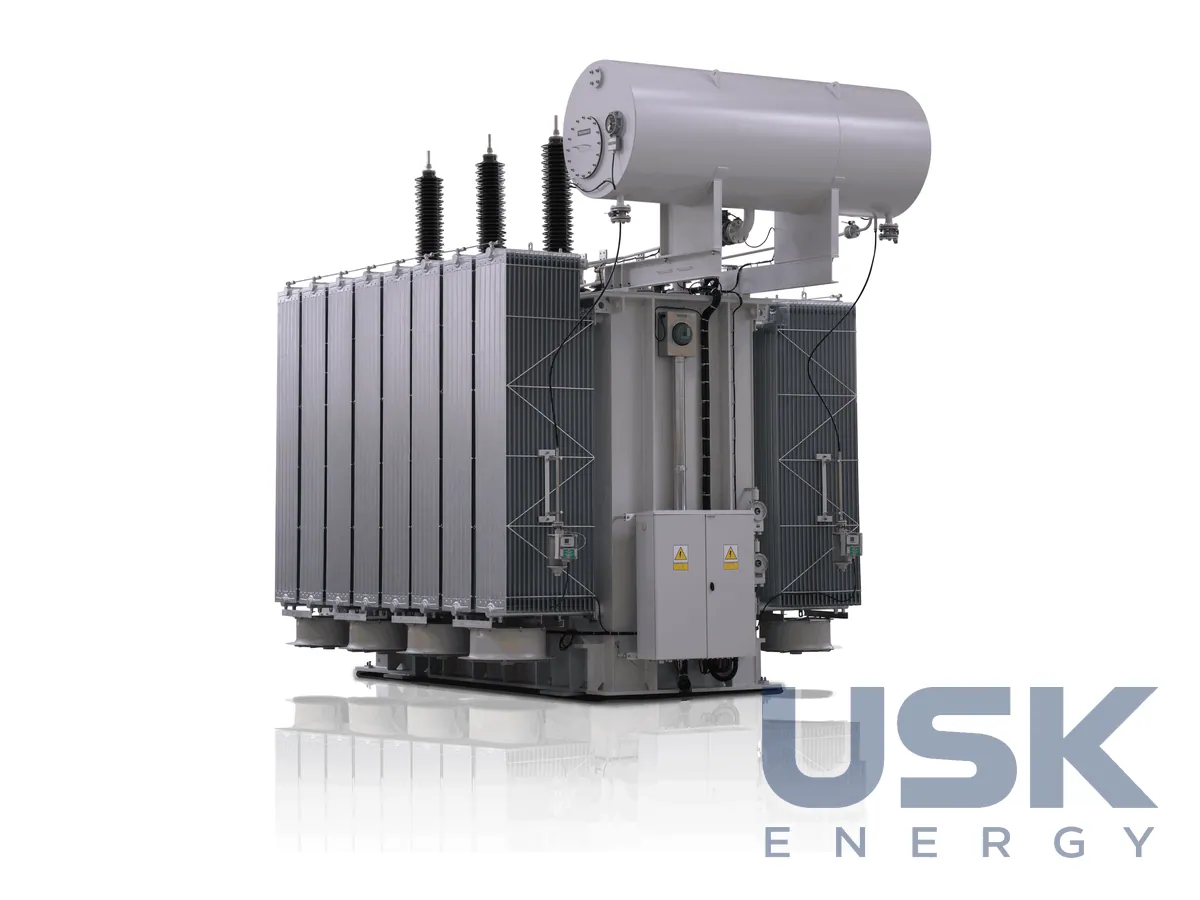

Трансформатор складається з магнітопроводу, обмоток, перемикача відгалужень, бака, розширювача та системи охолодження. Ізоляція оливна. Перемикачі відгалужень ставлять від відомих виробників, регулювання напруги можливе під навантаженням (РПН, OLTC) або без збудження (ПБВ, DETC). Моторний привід перемикача живиться від 3 x 400/230 В, 50 Гц і керується електрично, дистанційно або місцево, стандартно є покажчик номера відгалуження. Бак без додаткової арматури витримує різницю внутрішнього та зовнішнього тиску −950/+500 гПа, його можна піднімати гідравлічними домкратами, мостовими кранами й талями. Бак, кришку та арматуру фарбують багатокомпонентними фарбами, стійкими до погоди й оливи, антикорозійний захист виконують за ISO 12944.
Комплектація стандартна для силових машин. Порцелянові вводи на боці ВН і НН, кульові крани для заливання, зливання та фільтрації оливи, крани для відбору проб з верхньої та нижньої частини бака, затискачі заземлення на баку, опори й вушка для підйому та перетягування. Візок з колесами з колією 1505/1505 (3010) мм дає змогу переміщати трансформатор у поздовжньому та поперечному напрямку. Трансформатори проєктуються за PN-EN та IEC, відповідають регламенту ЄС 548/2014 щодо мінімального індексу пікової ефективності, а виробництво працює за ISO 9001.
Стандартне виконання розраховане на тривалу роботу на відкритому повітрі або в приміщенні з належною вентиляцією, в атмосфері без пилу, хімічно активних і вибухонебезпечних газів, на висоті не більше 1000 м над рівнем моря. Допустима температура навколишнього середовища −40…+40 °C, середній строк служби до заміни понад 30 років. Після виготовлення кожна машина проходить приймальні випробування за IEC і PN-EN на випробувальній станції заводу з низьким акустичним фоном. ZREW також займається діагностикою, ремонтом і модернізацією, за час роботи завод відремонтував і модернізував понад 1000 трансформаторів потужністю до 150 МВА.
Під час вибору трансформатора замовник задає потужність, напруги обмоток, схему та групу з'єднання, тип перемикача відгалужень і систему охолодження. Завод розраховує електричну міцність, нагрів обмоток і оливи та рівень шуму за власними програмами, а правильність цих методик підтверджена типовими випробуваннями під час сертифікації. У сертифікаті відповідності на трансформатор серії TJRc рівень часткових розрядів зазначений < 250 пКл і < 100 пКл або за вимогами замовника.
Технічні характеристики
| Потужність | до 160 МВА |
|---|---|
| Напруга | до 220 кВ |
| Виконання | блочні (GSU) підвищувальні, мережеві знижувальні, спеціальні (пічні, перетворювальні, тягові) |
| Ізоляція | оливна |
| Температура навколишнього середовища | −40…+40 °C |
| Строк служби | понад 30 років |
Запит ціни та строку поставки
ZREW — трансформатори силові оливні до 160 МВА, 220 кВ, R&S Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність і клас напруги трансформаторів ZREW?
Трансформатори випускаються потужністю до 160 МВА на напругу до 220 кВ. Кожен проєктується під конкретний об'єкт.
Які спеціальні трансформатори випускає ZREW?
Пічні трансформатори для металургії, перетворювальні та тягові трансформатори для тягових підстанцій.
У якому діапазоні температур працюють трансформатори?
Допустима температура навколишнього середовища від −40 до +40 °C. Заявлений строк служби понад 30 років.
