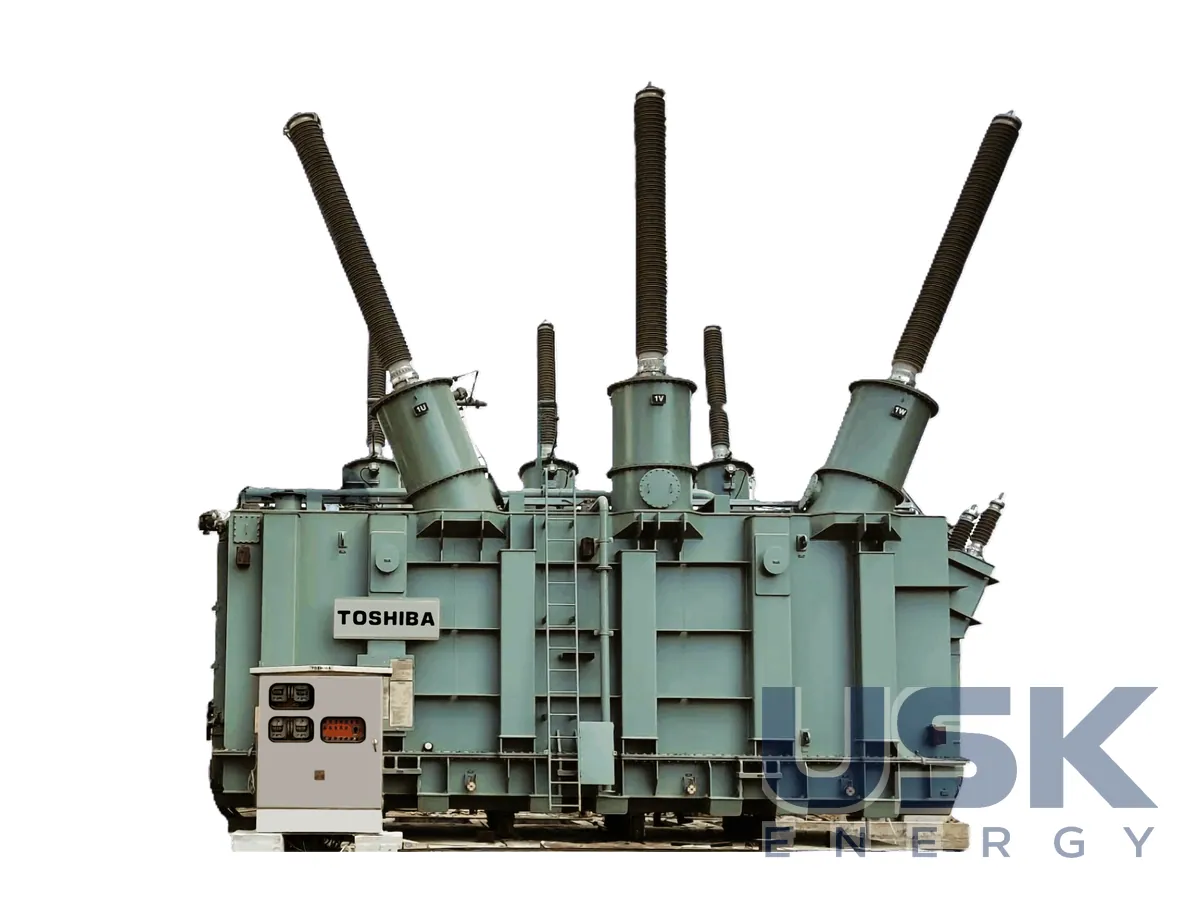

Toshiba — силові трансформатори до 1 200 кВ і 1 500 МВА: блокові, автотрансформатори, мережеві, тягові
Силові трансформатори Toshiba напругою до 1 200 кВ і потужністю до 1 500 МВА для електромережевих компаній, магістральних мереж і електростанцій. Лінійка охоплює генераторні (блокові) трансформатори, автотрансформатори, трансформатори з окремими обмотками та тягові. Виробник випускає трансформатори з 1894 року й постачив їх до понад 50 країн.
- Напруга
- до 1 200 кВ
- Потужність
- до 1 500 МВА
- Лінійка
- генераторні (блокові), автотрансформатори, з окремими обмотками, тягові
- ASA
- транспортування розібраними блоками з повторним складанням на місці (приклад 500 кВ, 1 000 МВА)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Генераторний трансформатор приймає напругу генератора й підвищує її до напруги мережі, тому такі машини ставлять на ТЕС, АЕС і ГЕС як підвищувальні. Номінальна напруга сягає 1 200 кВ, потужність 1 500 МВА. Автотрансформатори зв'язують мережі різних класів напруги, трансформатори з окремими обмотками працюють на підстанціях 220–1 200 кВ. Тягові трансформатори живлять залізничні тягові підстанції. Лінійка закриває весь ланцюг від шин генератора до магістральної мережі й тягового живлення залізниці. Виробництво розміщене на заводі Hamakawasaki у Кавасакі, де також випускають КРУЕ та обмежувачі перенапруг, і на заводі Mie.
Кожен трансформатор проходить повний цикл випробувань у власному центрі Toshiba, високовольтні лабораторії компанії акредитовано JAB. Машина приходить на майданчик із параметрами, підтвердженими на заводі. Механічну міцність конструкції підтверджує великий обсяг проведених випробувань на стійкість до струмів короткого замикання. Вони показують, що обмотки та пресування витримують електродинамічні зусилля без деформацій. Для критичної мережевої інфраструктури це один із головних аргументів під час вибору постачальника.
Окремий варіант — трансформатори ASA (Advanced Site Assembly) для об'єктів зі складними умовами транспортування. Після повних заводських випробувань трансформатор розбирають на транспортні блоки, а на майданчику знову збирають у тимчасовому чистому приміщенні. Таке приміщення захищає активну частину від пилу й вологи під час складання. Блоки великих трансформаторів ASA перевозять на низькорамних трейлерах, і що складніші умови доставки, то більша економія.
Схема ASA дає змогу поставити один трифазний трансформатор замість трьох однофазних. Площа підстанції зменшується, дешевшають будівельна частина й монтаж. Для підстанцій у стиснених умовах це часто вирішальний аргумент, бо група з трьох однофазних машин потребує більше місця й фундаментів. Приклад такого постачання — трифазний трансформатор 500 кВ, 1 000 МВА для підстанції Seibu компанії Chubu Electric.
Трансформатори Toshiba часто йдуть у складі комплексних проєктів. З 1978 року компанія реалізувала за кордоном понад 100 підстанцій під ключ напругою до 800 кВ. Для замовника це означає одного постачальника на трансформатори, КРУЕ та ОПН, виготовлені й випробувані на тих самих заводах.
Технічні характеристики
| Напруга | до 1 200 кВ |
|---|---|
| Потужність | до 1 500 МВА |
| Лінійка | генераторні (блокові), автотрансформатори, з окремими обмотками, тягові |
| ASA | транспортування розібраними блоками з повторним складанням на місці (приклад 500 кВ, 1 000 МВА) |
| Досвід | з 1894 р., постачання до понад 50 країн |
| Випробування | повний цикл у власному центрі, випробування на стійкість до КЗ |
Запит ціни та строку поставки
Toshiba — силові трансформатори до 1 200 кВ і 1 500 МВА: блокові, автотрансформатори, мережеві, тягові, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (понад 10 МВА) 8504 22 90 00 (1,6–10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (понад 10 МВА) 8504 22 90 (1,6–10 МВА) |
| HTSUS (США) | 8504 23 00 80 (понад 10 МВА) 8504 22 00 80 (до 10 МВА) |
| Митний тариф КНР | 8504 23 00 00 8504 22 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна напруга та потужність силових трансформаторів Toshiba?
Номінальна напруга до 1 200 кВ, потужність до 1 500 МВА. Лінійка охоплює блокові трансформатори, автотрансформатори, трансформатори з окремими обмотками та тягові.
Коли обирають трансформатор у варіанті ASA?
Для об'єктів зі складною доставкою. Після заводських випробувань трансформатор розбирають на транспортні блоки й збирають на майданчику, приклад трифазний трансформатор 500 кВ, 1 000 МВА для підстанції Seibu.
Як підтверджують механічну міцність трансформаторів?
Кожна машина проходить повний цикл випробувань у власному центрі Toshiba, лабораторії акредитовано JAB. Стійкість до струмів короткого замикання підтверджена великим обсягом проведених випробувань.
