TBEA ZHS / HCDSPZ / ZQSCB — випрямні, пічні та перетворювальні трансформатори для промисловості й метро
TBEA ZHS, HCDSPZ і ZQSCB — спеціальні трансформатори для електролізу алюмінію й водню, дугових печей, виробництва полікремнію та тягових підстанцій метро. Потужності від 3,3 до 280 МВА, напруги мережі від 20 до 220 кВ.
- Випрямний 220 кВ
- ZHSFPTB-160000/220: 160 МВА, 1450 В DC, 2×47 кА, 107 ступенів, вбудовані дроселі насичення (електроліз алюмінію)
- Для електролізу водню
- ZHST-12500/35: 12,5 МВА, 35/0,608 кВ, фазовий зсув для зменшення гармонік
- Для плавлення ожеледі
- ZSF-280000/66: 280/140/140 МВА, 66/18/18 кВ
- Пічні
- HCDSPZ-18000/110 (18 МВА, 110 кВ/175–305 В, з вольтододатковим трансформатором); HCDSPZ-13500/35
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TBEA випускає спеціальні трансформатори для енергоємних виробництв і електротранспорту. До програми входять випрямні апарати для електролізу алюмінію й водню та для плавлення ожеледі, пічні для феросплавних і кремнієвих печей, сухі для полікристалічного кремнію й тягові випрямні для метро.

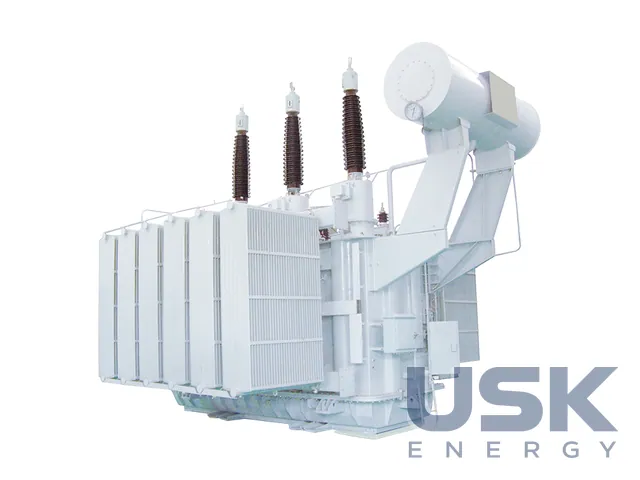

Випрямний ZHSFPTB-160000/220 на 160 МВА стоїть в основі серій електролізу алюмінію. Мережева напруга 230 кВ (−5…+8 %), кожен агрегат видає 1450 В постійного струму і 2×47 кА. Регулювання має 107 ступенів у діапазоні 1–105 %, напруга КЗ 18 %. Схема трифазного мостового випрямлення доповнена вбудованими дроселями насичення для плавного регулювання. З боку великих струмів поля розсіювання придушено, тож місцевих перегрівів немає. За даними виробника регулювальний трансформатор має групу YNa0d11, ізоляція ВН і нейтралі SI750 LI950 AC395 і LI400 AC200. TBEA постачала такі апарати для алюмінієвого виробництва потужністю 1,3 млн т/рік, зокрема для заводу Дебао.
Для лужних електролізерів водню продуктивністю 1000–2000 нм³/год призначено ZHST-12500/35 (12,5 МВА, 35/0,608 кВ). Фазовий зсув підвищує коефіцієнт потужності й зменшує гармоніки. Триобмотковий ZSF-280000/66 (280/140/140 МВА, 66/18/18 кВ) живить установки плавлення ожеледі постійним струмом.

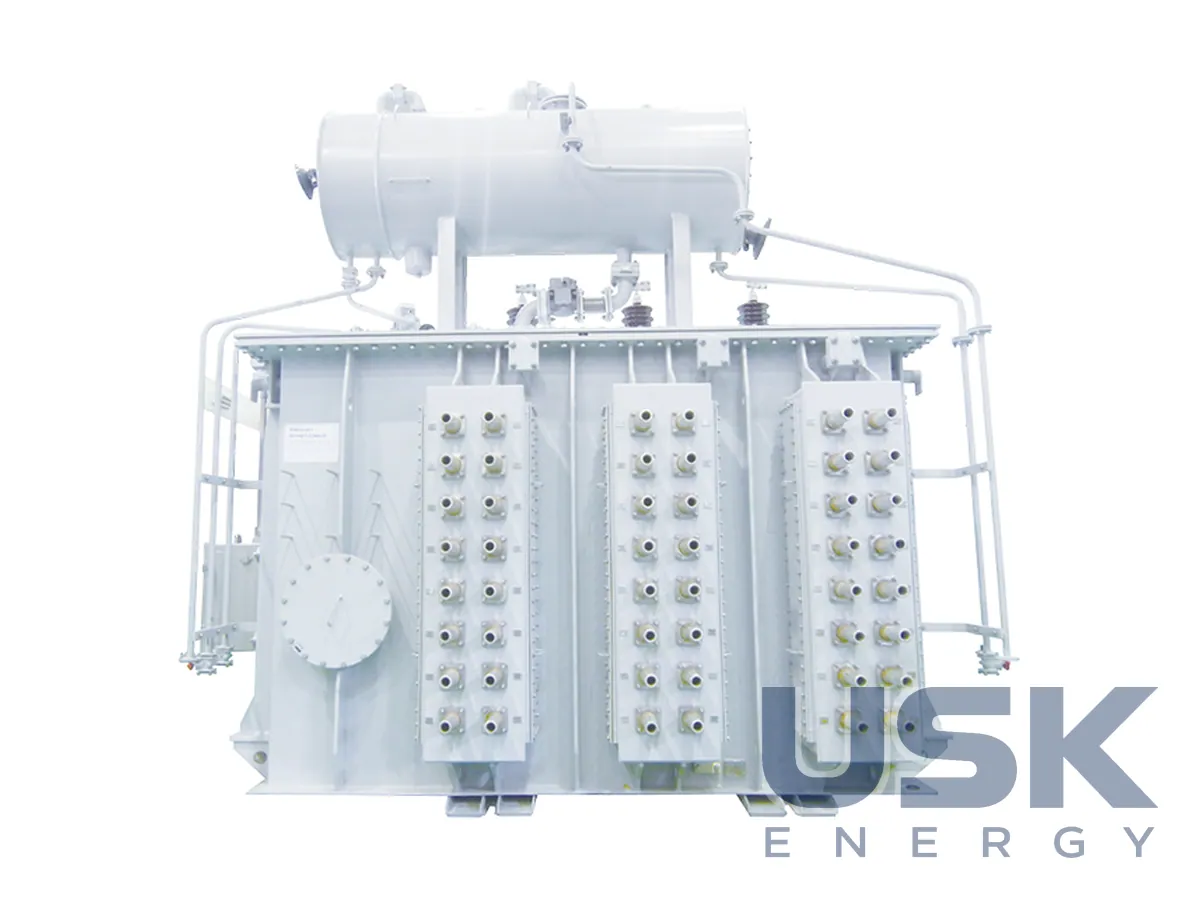

Пічні HCDSPZ-18000/110 (18 МВА, 110 кВ / 175–305 В) і HCDSPZ-13500/35 перетворюють напругу мережі на низьку напругу й великий струм для дугових печей, де виплавляють феросиліцій і технічний кремній. Перший зібрано в єдиному баку з вольтододатковим трансформатором і спільними мідними шинами НН, що скорочує площу й втрати. Другий має автотрансформаторне регулювання й моноблочну конструкцію. Сухий ZGSCB-12550/20 (12,55 МВА, 20 кВ) живить печі відновлення полікремнію, і за даними виробника став першим у галузі таким трансформатором, що пройшов випробування на стійкість до раптового КЗ.
Сухий тяговий випрямний ZQSCB-3300/35 (3,3 МВА, 35/1,18/1,18 кВ) живить тягові випрямлячі метро, потужності серії 2000–4000 кВА. Два трансформатори зі зсувом обмоток +7,5° і −7,5° утворюють 24-пульсову схему. Вони витримують важке навантаження класу VI, стійкі до вологи й забруднення і працюють у метро Чанчуня, Сямень і Шеньчженя.
Технічні характеристики
| Випрямний 220 кВ | ZHSFPTB-160000/220: 160 МВА, 1450 В DC, 2×47 кА, 107 ступенів, вбудовані дроселі насичення (електроліз алюмінію) |
|---|---|
| Для електролізу водню | ZHST-12500/35: 12,5 МВА, 35/0,608 кВ, фазовий зсув для зменшення гармонік |
| Для плавлення ожеледі | ZSF-280000/66: 280/140/140 МВА, 66/18/18 кВ |
| Пічні | HCDSPZ-18000/110 (18 МВА, 110 кВ/175–305 В, з вольтододатковим трансформатором); HCDSPZ-13500/35 |
| Полікремній | ZGSCB-12550/20: сухий 12,55 МВА, 20 кВ |
| Тяговий випрямний для метро | ZQSCB-3300/35: сухий 3,3 МВА, 35/1,18/1,18 кВ, ±7,5° — 24-пульсова схема, клас навантаження VI |
| Референції | алюмінієвий завод Дебао, метро Чанчуня, Сямень, Шеньчженя |
Запит ціни та строку поставки
TBEA ZHS / HCDSPZ / ZQSCB — випрямні, пічні та перетворювальні трансформатори для промисловості й метро, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 |
| HTSUS (США) | 8504 23 00 80 |
| Митний тариф КНР | 8504 23 10 00 (≤400 МВА) 8504 23 20 00 (>400 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри має випрямний трансформатор для електролізу алюмінію?
ZHSFPTB-160000/220 на 160 МВА видає 1450 В постійного струму і 2×47 кА на агрегат. Регулювання має 107 ступенів у діапазоні 1–105 %, напруга КЗ 18 %.
Чи є трансформатори для виробництва водню?
Так, ZHST-12500/35 на 12,5 МВА з напругами 35/0,608 кВ живить лужні електролізери продуктивністю 1000–2000 нм³/год. Фазовий зсув зменшує гармоніки.
Як отримують 24-пульсову схему для метро?
Ставлять два сухі ZQSCB-3300/35 зі зсувом обмоток +7,5° і −7,5°. Кожен має потужність 3,3 МВА і напруги 35/1,18/1,18 кВ, клас навантаження VI.
