TBEA — трансформатори для морських і наземних ВЕС: платформні 220–330 кВ, низькочастотні 20 Гц, гондольні й баштові 35–66 кВ
Лінійка TBEA для вітроенергетики охоплює платформні підвищувальні трансформатори 220–330 кВ на 315–340 МВА, низькочастотні апарати 20 Гц і трансформатори ВЕУ 35–66 кВ. Оливні й сухі моделі ставлять у гондолах і баштах турбін на 13 і 16 МВт, на морських платформах і наземних ВЕС.
- Платформні
- SZ-340000/330 (340 МВА, (345 ±8×1,25 %)/66 кВ); SSZ-315000/220 (315 МВА, 230/69/10,5 кВ); ONAN
- Низькочастотний 20 Гц
- SS-330000/220: 330 МВА, 230/66/10,5 кВ
- Баштові/гондольні оливні
- SW(B)SP-F(H)-14400/69 (14,4 МВА, 69/1,14 кВ, турбіни 13 МВт); SRBSPB-F(H)-17600/35 (17,6 МВА); SRESPB-F(H)-18000/66 (20 Гц, турбіни 16 МВт)
- Сухі для ВЕУ
- SCSFB-13200/69 (13,2 МВА, 69/1,14 кВ, AFWF); SCSB-F-7400/35 (7,4 МВА, 35/0,69 кВ)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TBEA робить повний ряд трансформаторів для вітроелектростанцій, від апаратів у гондолі й башті ВЕУ до підвищувальних трансформаторів морських платформ. Обладнання компанії працює на морських ВЕС Дафен (300 МВт), Янцзян Шапа та Юйхуань-2, першій у Китаї морській ВЕС із передачею на зниженій частоті 20 Гц.

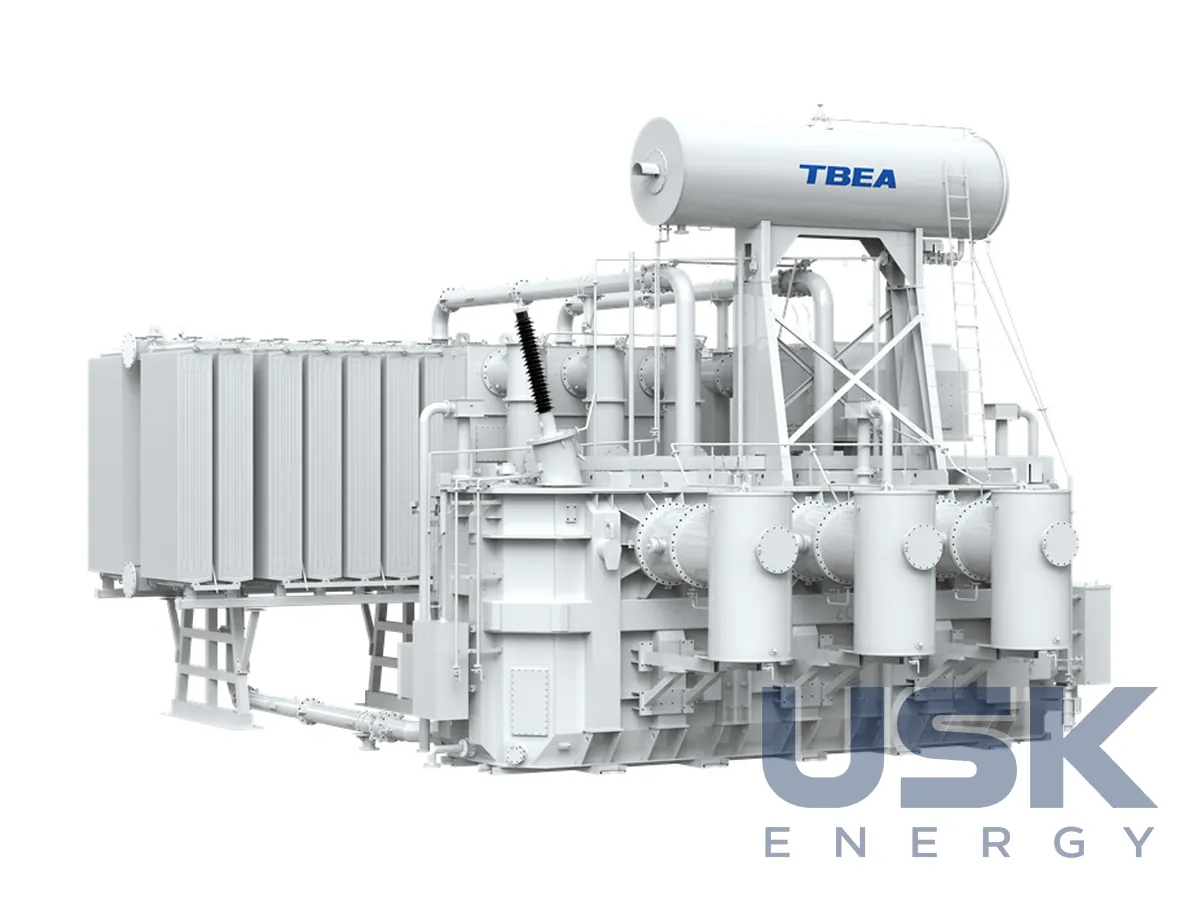

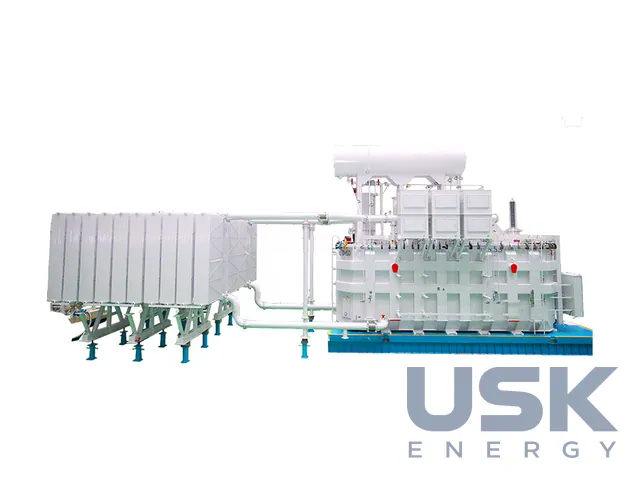

Підвищувальний SZ-340000/330 на 340 МВА має напруги (345 ±8×1,25 %)/66 кВ, групу YNd11, охолодження ONAN, втрати ХХ 148 кВт і КЗ 728 кВт, шум до 69 дБ(А). Триобмотковий SSZ-315000/220 на 315 МВА (230/69/10,5 кВ) приймає потужність ВЕУ з боку 66 кВ і підвищує її до 220 кВ для передачі на берег, а обмотка 10,5 кВ живить власні потреби платформи. За даними виробника в нього регулювання ±8×1,25 % на стороні ВН, перевищення температури верхніх шарів оливи 54 К, середнє перевищення температури обмотки 64 К, ізоляція ВН SI750 LI950 AC395. Обидва апарати компактні й полегшені, стійкі до корозії, сейсмічних впливів і струмів КЗ, тримають перевантаження й потребують мінімального обслуговування.
Низькочастотний SS-330000/220 (330 МВА, 230/66/10,5 кВ, 20 Гц) створено для передач змінного струму зниженої частоти від далеких морських ВЕС. TBEA дослідила поведінку електротехнічної сталі й навантажувальні характеристики на 20 Гц і втримала масу та габарити за надвисоких опорів КЗ між обмотками.
Трансформатори вітроустановок підвищують напругу генератора 690 або 1140 В до напруги внутрішньої мережі станції. Серед оливних баштових і гондольних моделей є SW(B)SP-F(H)-14400/69 (14,4 МВА, 69/1,14 кВ) для ВЕУ 13 МВт, SRBSPB-F(H)-17600/35 (17,6 МВА, 36,75/1,14 кВ) і низькочастотний SRESPB-F(H)-18000/66 для ВЕУ 16 МВт. Вони стійкі до вібрації й вибуху і мають високу перевантажувальну здатність.
Сухий гондольний SCSFB-13200/69 (13,2 МВА, 69/1,14 кВ) охолоджується за схемою AFWF, перевищення температури до 125 К. Баштовий SCSB-F-7400/35 (7,4 МВА, 35/0,69 кВ, Dy11y11) став першим сухим трансформатором для башт морських ВЕУ, увімкненим у мережу. Сухі моделі мають захист від корозії C5-VH, кліматичний клас C4, клас середовища E4 і вогнестійкість F1. Для наземних ВЕС випускається сухий гондольний трансформатор 35 кВ.
Технічні характеристики
| Платформні | SZ-340000/330 (340 МВА, (345 ±8×1,25 %)/66 кВ); SSZ-315000/220 (315 МВА, 230/69/10,5 кВ); ONAN |
|---|---|
| Низькочастотний 20 Гц | SS-330000/220: 330 МВА, 230/66/10,5 кВ |
| Баштові/гондольні оливні | SW(B)SP-F(H)-14400/69 (14,4 МВА, 69/1,14 кВ, турбіни 13 МВт); SRBSPB-F(H)-17600/35 (17,6 МВА); SRESPB-F(H)-18000/66 (20 Гц, турбіни 16 МВт) |
| Сухі для ВЕУ | SCSFB-13200/69 (13,2 МВА, 69/1,14 кВ, AFWF); SCSB-F-7400/35 (7,4 МВА, 35/0,69 кВ) |
| Захист | антикорозія до C5-VH, клімат C4, середовище E4, вогнестійкість F1 (сухі) |
| Втрати (приклад) | SZ-340000/330: ХХ 148 кВт, КЗ 728 кВт |
Запит ціни та строку поставки
TBEA — трансформатори для морських і наземних ВЕС: платформні 220–330 кВ, низькочастотні 20 Гц, гондольні й баштові 35–66 кВ, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 |
| HTSUS (США) | 8504 23 00 80 |
| Митний тариф КНР | 8504 23 10 00 (≤400 МВА) 8504 23 20 00 (>400 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які трансформатори TBEA пропонує для морських платформ?
SZ-340000/330 на 340 МВА з напругами (345 ±8×1,25 %)/66 кВ і триобмотковий SSZ-315000/220 на 315 МВА з напругами 230/69/10,5 кВ. Обидва мають охолодження ONAN.
Чи є трансформатори для передач зниженої частоти?
Так, SS-330000/220 на 330 МВА розраховано на 20 Гц, напруги 230/66/10,5 кВ. Для ВЕУ 16 МВт є низькочастотний SRESPB-F(H)-18000/66.
Яке виконання мають сухі трансформатори для башт ВЕУ?
SCSB-F-7400/35 на 7,4 МВА має напруги 35/0,69 кВ і схему Dy11y11. Сухі моделі мають захист від корозії C5-VH, кліматичний клас C4, клас середовища E4 і вогнестійкість F1.
