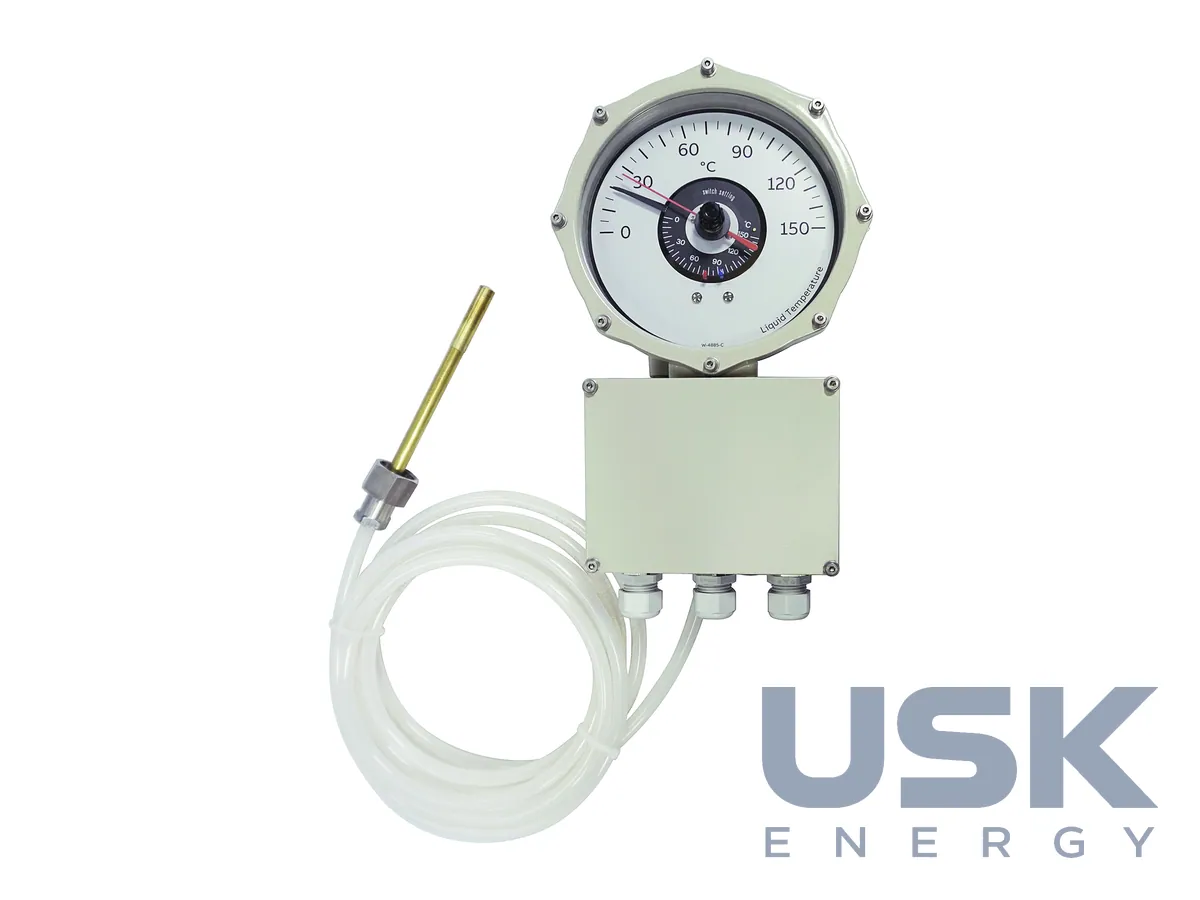

COMEM eOTI / eWTI — цифрові покажчики температури масла й обмоток з Modbus RTU
COMEM eOTI і eWTI — цифрові покажчики температури масла й обмоток для силових трансформаторів і реакторів, зі стрілковим циферблатом і вбудованою електронікою. Похибка 1,5 % від верхньої межі, до шести мікроперемикачів, вихід 4–20 мА та RS485 Modbus RTU.
- Стандарти
- IEC 60076-22-1, JB/T 6302-2005
- Діапазони
- 0…+120, 0…+150, 0…+160, 0…+180, −50…+150, −20…+140 °C
- Похибка
- 1,5 % ВМВ (вимірювання та спрацювання контактів)
- Мікроперемикачі
- до 6
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Температура масла й обмоток прямо пов'язана зі старінням ізоляції, тому на трансформаторі її контролюють і на місці, і з диспетчерського пункту. eOTI (масло) та eWTI (обмотки) поєднують перевірену манометричну систему з трубкою Бурдона та стрілковим циферблатом з електронікою, яка передає виміряне значення на верхній рівень. Черговий бачить показ біля апарата, система моніторингу отримує дані безперервно, і підстанцію можна переводити на обслуговування за станом.
Шкали випускають на 0…+120, 0…+150, 0…+160, 0…+180, −50…+150 та −20…+140 °C. Похибка вимірювання й спрацювання контактів 1,5 % від верхньої межі шкали. До шести мікроперемикачів керують ступенями охолодження, дають сигнал і команду на вимкнення, уставки настроюють на місці або на заводі під час складання. Виходи аналоговий 4–20 мА, опційно PT100, і цифровий RS485 Modbus RTU. Живлення 24 В DC ±10 % з дотриманням полярності, споживання 1,5 Вт.
Корпус IP66 має до трьох кабельних вводів M25×1,5 і два вентиляційні клапани проти конденсату, у компактного типу клапан один. Капіляр виготовляють з Rilsan або нержавної сталі, балон з міді або нержавної сталі. Капіляр захищають нержавним рукавом у стандартному виконанні або роблять мідним в оболонці Rilsan. Скло полікарбонатне, багатошарове чи загартоване. Температура довкілля від −40 до +70 °C. Прилади відповідають IEC 60076-22-1 і китайському JB/T 6302-2005.
Ті самі вбудовані виходи мають компактні eOTI-C та eWTI-C для монтажу в шафі, а для ринку ANSI випускають eATI та eAWTI. Покажчики належать до родини eDevices COMEM, працюють зі сторонніми пристроями та під'єднуються до центрального блока керування. В екосистемі MeDICA температурні дані йдуть у теплові моделі для оцінювання старіння ізоляції. Прилади ставлять на силові трансформатори й реактори, в мережах smart grid, на офшорних і тропічних об'єктах, на нових установках і замість механічних термометрів під час цифровізації підстанцій.
Технічні характеристики
| Стандарти | IEC 60076-22-1, JB/T 6302-2005 |
|---|---|
| Діапазони | 0…+120, 0…+150, 0…+160, 0…+180, −50…+150, −20…+140 °C |
| Похибка | 1,5 % ВМВ (вимірювання та спрацювання контактів) |
| Мікроперемикачі | до 6 |
| Виходи | 1 × 4–20 мА; 1 × PT100 (опція); RS485 Modbus RTU |
| Живлення | 24 В DC ±10 %, 1,5 Вт |
| Ступінь захисту | IP66 |
| Температура довкілля | −40…+70 °C |
| Капіляр | Rilsan або нерж. сталь; балон мідь або нерж. сталь |
Запит ціни та строку поставки
COMEM eOTI / eWTI — цифрові покажчики температури масла й обмоток з Modbus RTU, COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9025 19 20 00 |
|---|---|
| HS, 6 знаків | 9025 19 |
| CN (ЄС) | 9025 19 20 |
| HTSUS (США) | 9025 19 80 10 |
| Митний тариф КНР | 9025 19 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які діапазони шкал доступні для eOTI та eWTI?
Шкали 0…+120, 0…+150, 0…+160, 0…+180, −50…+150 та −20…+140 °C. Похибка вимірювання й спрацювання контактів 1,5 % від верхньої межі.
Як eOTI та eWTI передають дані в АСК ТП?
Через аналоговий вихід 4–20 мА та цифровий RS485 Modbus RTU, опційно доступний вихід PT100. Живлення приладу 24 В DC ±10 %.
Яким стандартам відповідають покажчики?
IEC 60076-22-1 та китайському JB/T 6302-2005. Ступінь захисту корпусу IP66, температура довкілля від −40 до +70 °C.
