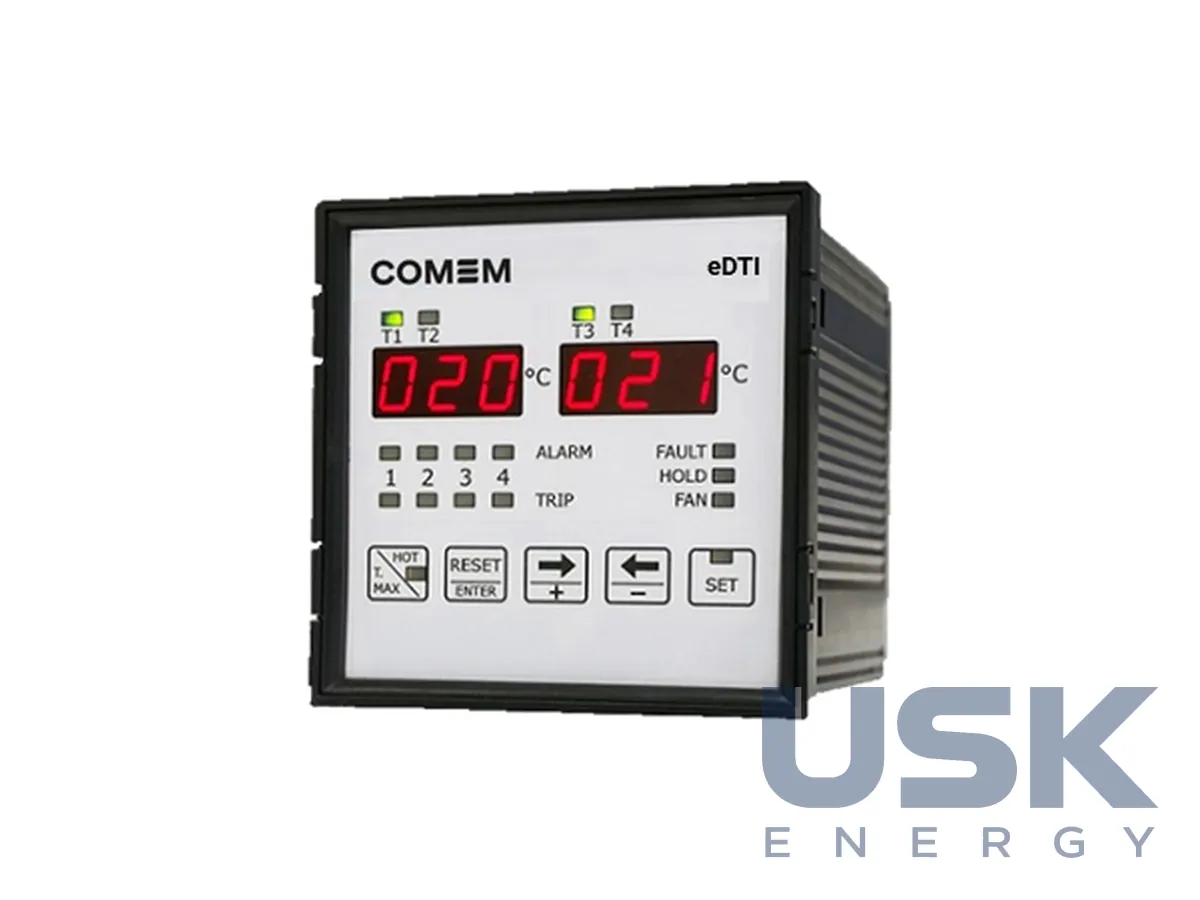

COMEM eDTI — блок контролю температури сухих трансформаторів з Modbus RTU і 4–20 мА
COMEM eDTI — цифровий блок контролю температури сухих трансформаторів на 3 або 4 датчики PT100 з інтерфейсом Modbus RTU та аналоговим виходом 4–20 мА. Уставки задають з комп'ютера, а одна система ПЗ збирає дані з 247 блоків.
- Входи
- 3–4 × PT100
- Діапазон
- −30…+220 °C, точність ±2 °C
- Виходи
- 4 реле NO-C-NC 250 В / 5 А; 0–20 або 4–20 мА; Modbus RTU
- Мережа
- до 247 блоків в одній системі ПЗ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
eDTI виконує те саме, що й базовий блок DTI. Він вимірює температуру обмоток сухого трансформатора за датчиками PT100, керує вентиляторами охолодження, видає попередження та команду на вимкнення в разі перегріву. Різниця в інтерфейсі зв'язку. За протоколом Modbus RTU температуру спостерігають віддалено, а уставки сигналізації програмують з комп'ютера, не підходячи до щита.
Входів PT100 3 або 4, опір проводу до 20 Ом. Діапазон вимірювання й індикації −30…+220 °C, точність ±2 °C, індикація на двох 3-розрядних світлодіодних дисплеях. Програмовані функції ALARM, TRIP, HOLD, FAN, T.MAX, HOT, FDC і самодіагностика, затримка спрацювання 5 с, гістерезис −2 °C. Два рівні сигналізації налаштовують окремо для попередження й вимкнення. Сигнал Alarm попереджає персонал, а Trip вимикає трансформатор, якщо температура далі зростає.
Виходи блока включають чотири реле NO-C-NC на 250 В / 5 А, аналоговий вихід 0–20 або 4–20 мА (за замовчуванням 4–20 мА) та цифровий інтерфейс Modbus RTU. Спеціальне програмне забезпечення збирає дані одночасно з 247 блоків, наприклад з усіх трансформаторів великої будівлі чи заводу. ПЗ надає служба підтримки COMEM. Для диспетчерської це одна точка, де видно температуру всіх сухих трансформаторів об'єкта. Швидка діагностика змін температури допомагає ухвалювати обґрунтовані рішення.
Щитовий корпус DIN 96×96 мм завглибшки 120 мм виготовлено із самозгасного термопласту UL94 V0. Клеми знімні, гвинтові, під проводи до 2,5 мм², захист IP52 спереду та IP20 ззаду. Живлення 24/230 В AC/DC ±15 %, 50–60 Гц, споживання 4 ВА, ізоляція 2500 В ефект. протягом 60 с. Робоча температура −10…+60 °C, вологість до 95 %. Блок відповідає EN 61010-1 і стандартам ЕМС EN 61000-4-2/-3/-4/-5/-11, EN 61000-6-4.
eDTI ставлять на сухі розподільні трансформатори в лікарнях, ЦОД, торговельних центрах і на промислових об'єктах, а також на електродвигуни. Постійний моніторинг дає змогу перейти до обслуговування за фактичним станом і керувати станом обладнання дистанційно.
Технічні характеристики
| Входи | 3–4 × PT100 |
|---|---|
| Діапазон | −30…+220 °C, точність ±2 °C |
| Виходи | 4 реле NO-C-NC 250 В / 5 А; 0–20 або 4–20 мА; Modbus RTU |
| Мережа | до 247 блоків в одній системі ПЗ |
| Живлення | 24/230 В AC/DC ±15 %, 50–60 Гц, 4 ВА |
| Корпус | DIN 96×96 мм, глибина 120 мм |
| Ступінь захисту | IP52 / IP20 |
| Стандарти | EN 61010-1; EN 61000-4-x, EN 61000-6-4 |
Запит ціни та строку поставки
COMEM eDTI — блок контролю температури сухих трансформаторів з Modbus RTU і 4–20 мА, COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 10 20 00 |
|---|---|
| HS, 6 знаків | 9032 10 |
| CN (ЄС) | 9032 10 20 |
| HTSUS (США) | 9032 10 00 90 |
| Митний тариф КНР | 9032 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки блоків можна об'єднати в одну систему?
Спеціальне ПЗ COMEM одночасно збирає дані з 247 блоків eDTI.
Які виходи має eDTI?
Аналоговий вихід 0–20 або 4–20 мА, за замовчуванням 4–20 мА, інтерфейс Modbus RTU і чотири реле NO-C-NC на 250 В / 5 А.
Чим eDTI відрізняється від DTI?
Вимірювання й релейні функції однакові, але eDTI має інтерфейс Modbus RTU і аналоговий вихід для дистанційного моніторингу та програмування уставок.
