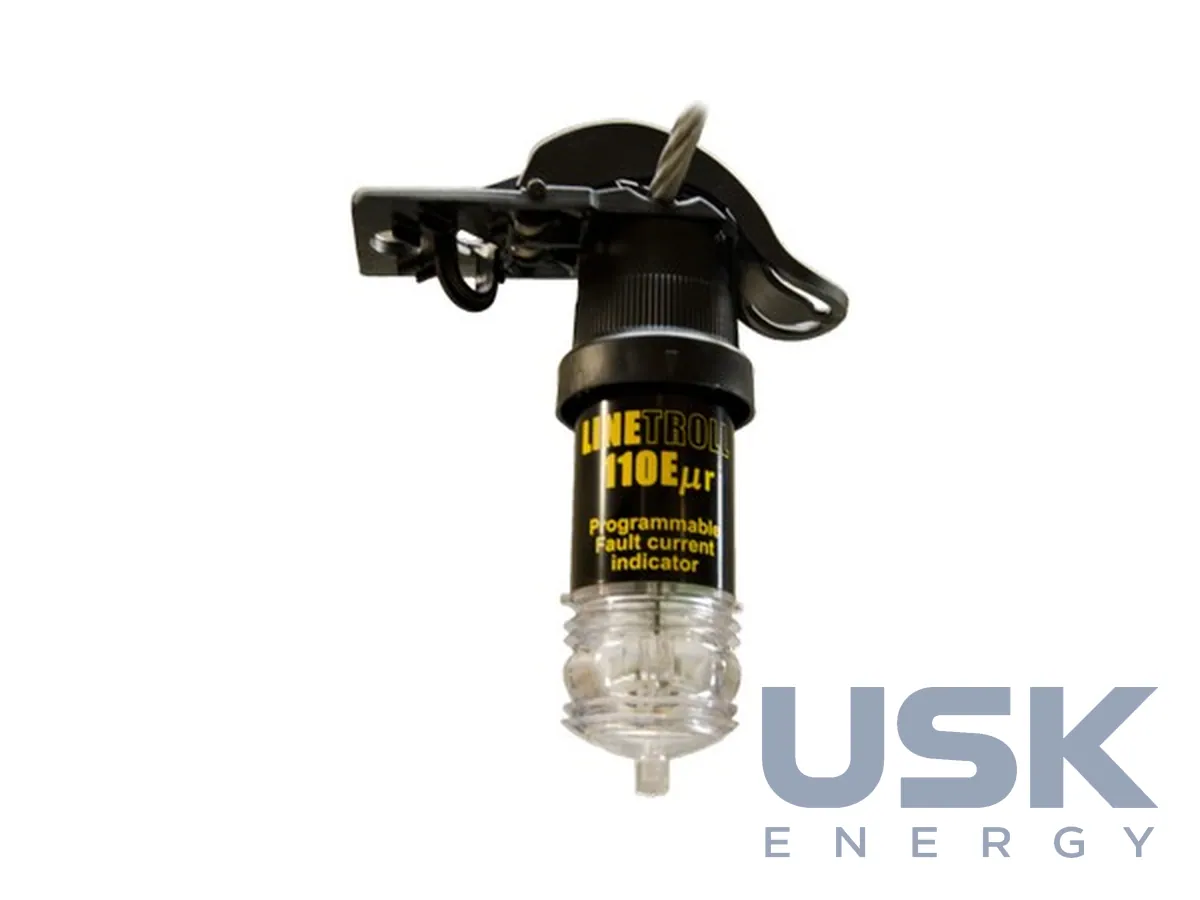

Nortroll — індикатори проходження струму КЗ і пристрої телекерування для мереж СН

Опис

Nortroll входить до Groupe Sicame і виробляє в Норвегії апаратуру для пошуку пошкоджень і телекерування в розподільчих мережах середньої напруги. Лінійка складається з двох груп виробів, індикаторів проходження струму короткого замикання та пристроїв телекерування. Обидві групи працюють у складі «розумної» розподільчої мережі, де інформація з лінії надходить до диспетчера без виїзду персоналу на трасу. Розробка ведеться в Норвегії, а IoT-напрям групи підтримує її модемами та протоколами зв'язку.

Індикатор КЗ встановлюють безпосередньо на лінії СН. Коли через точку встановлення проходить струм короткого замикання, індикатор фіксує подію і передає її далі. За сукупністю спрацьованих індикаторів диспетчер бачить, на якій ділянці сталося пошкодження, і відправляє бригаду одразу туди, а не на обхід усієї лінії. Для розгалужених мереж з великою кількістю відгалужень це помітно скорочує час пошуку місця аварії та відновлення живлення споживачів. Без індикаторів пошкоджену ділянку на довгій лінії шукають почерговим відключенням і повторним вмиканням секцій, що збільшує кількість комутацій, навантажує обладнання і подовжує перерву в живленні.

Дані передаються стільниковим зв'язком і мережею LoRaWAN. Перші мережеві вироби Nortroll, індикатори пошкоджень і системи телекерування, працювали через GPRS-модеми в мережі 2G. Потім компанія розробила виріб з модемом 4G, і цю конструкцію повторно використовують в IoT-продуктах інших підрозділів групи за підтримки IoT-команди Sicame. Для мереж LoRaWAN випущено індикатор пошкоджень з LoRa-модемом, схему якого розробила та сама команда Sicame. У специфікації лінійки зазначені канали GSM/GPRS, 4G і LoRaWAN, тож канал зв'язку підбирають під покриття на конкретному об'єкті. LoRaWAN розрахована на рідке передавання коротких повідомлень на велику відстань з малим енергоспоживанням, стільниковий канал зручніший там, де покриття оператора стабільне і потрібен більший обсяг даних.

Системи телекерування дають близько 30% обороту Nortroll і працюють у тій самій мережі зв'язку, що й індикатори. Разом вони утворюють систему виявлення та локалізації пошкоджень у мережах СН, де індикатори показують місце аварії, а телекерування передає сигнали та команди між пунктами мережі і диспетчерським центром. Спільна робота Nortroll та IoT-команди Sicame спрямована також на зниження собівартості наявної лінійки за підходом redesign to cost, тобто на перепроєктування виробів під цільову вартість без втрати функцій. Команди Nortroll і Sicame обмінюються досвідом і напрацюваннями, щоб розширити спільну IoT-лінійку групи.

Під час підбору обладнання варто зібрати схему фідерів, перелік точок, де потрібна індикація, і дані про покриття стільникового зв'язку або наявність мережі LoRaWAN у районі. За цими даними визначають кількість індикаторів, канал зв'язку та склад пристроїв телекерування для конкретної мережі. Якщо в мережі вже працює SCADA, заздалегідь уточнюють протокол і формат обміну, щоб дані індикаторів і телекерування потрапляли в наявний диспетчерський комплекс.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
