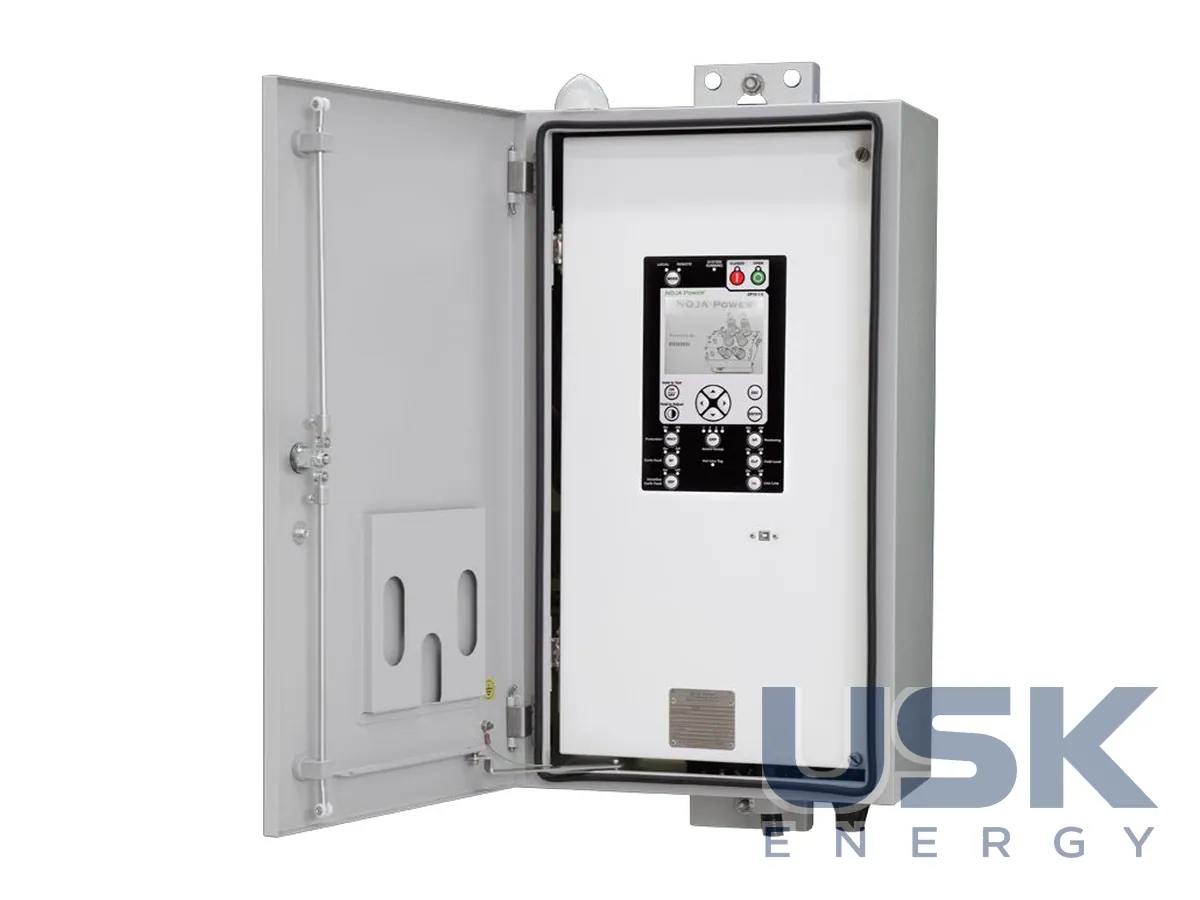

NOJA Power RC20 — контролер реклоузерів OSM із синхрофазорами та апаратним шифруванням, до 38 кВ
NOJA Power RC20 — флагманський контролер реклоузерів OSM для розподільних мереж до 38 кВ з модулем Relay-20, що поєднує релейний захист, автоматику та RTU телемеханіки. Порівняно з RC10 обчислювальна потужність вища в 10 разів, дискретизація становить 256 вибірок за період. Для кібербезпеки передбачено апаратне криптографічне прискорення.
- Моделі
- RC20, RC20-4GA, RC20-4GB
- Номінальна частота
- 50 / 60 Гц
- Допоміжне живлення шафи
- 110 / 220 В
- Живлення постійного струму
- 110–377 В
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

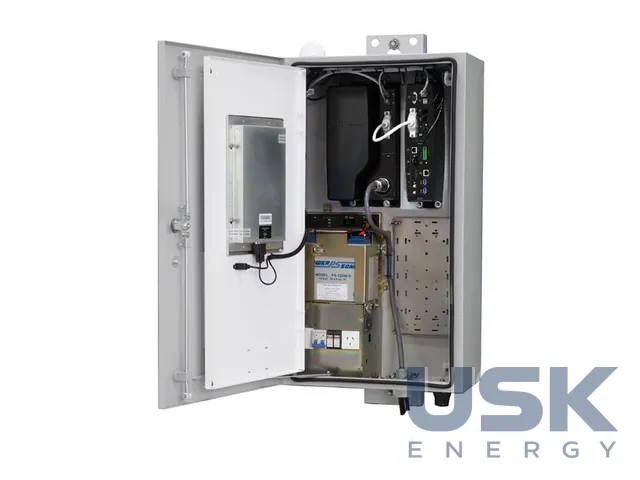

Контролер випускають у трьох виконаннях. Базовий RC20 має стандартний набір функцій і вбудований Wi-Fi. RC20-4GA та RC20-4GB додатково отримали GPS, зв'язок 4G/3G/2G і синхрофазорні вимірювання PMU, перше призначене для європейського регіону, друге для американського. Апаратна частина включає два порти Gigabit Ethernet, порти USB, розширювану пам'ять на SD-картці, послідовні інтерфейси та роз'єми автомобільного й військового класу. Корпус із нержавної сталі з порошковим покриттям має ступінь захисту IP66 / NEMA4, габарити 460 × 950 × 309 мм і масу 49 кг.
Живлення шафи 110 / 220 В змінного струму або 110–377 В постійного, номінальна частота мережі 50 / 60 Гц. Контролер працює від −40 до +55 °C на висоті до 3000 м.
Захисти охоплюють максимальний струмовий і спрямований захист, захист від замикань на землю, зворотної послідовності та обриву проводу, провідністний захист і виявлення високоомних замикань. Є захист за напругою та частотою, за швидкістю зміни частоти ROCOF і стрибком вектора напруги, контроль синхронізму з автосинхронізатором, ПРВВ, визначення місця пошкодження й моніторинг якості електроенергії. Точність пускових органів за фазним струмом ±1 % або ±1 А, за напругою ±1 % або ±0,1 кВ у діапазоні уставок 0,5–38 кВ, за частотою ±0,05 Гц. Стандартний цикл АПВ має вигляд O–0,1 с–CO–1 с–CO–1 с–CO–60 с.
Для розподіленої автоматики Smart Grid контролер підтримує IEC 61850 R-GOOSE та IEC 61499 і обмінюється сигналами через IP-мережу. На цій основі будують як просту автоматику петлі, так і зблоковані однорангові схеми АВР. Протоколи телемеханіки IEC 61850 MMS, IEC 60870-5-101/104, DNP3, DNP3-SAv5 і NOJA Power ACO.
RC20 ставлять для захисту повітряних ліній і кабельних мереж, зокрема в кіосках NOJA Power GMK, на приєднаннях ВДЕ та генерації до мережі СН, для збирання синхрофазорних даних, захисту гірничого обладнання, у схемах АВР і для керування підстанційними вимикачами. Виріб відповідає ANSI/IEEE C37.60 та IEC 62271 частинам 111 і 200.
Технічні характеристики
| Моделі | RC20, RC20-4GA, RC20-4GB |
|---|---|
| Номінальна частота | 50 / 60 Гц |
| Допоміжне живлення шафи | 110 / 220 В |
| Живлення постійного струму | 110–377 В |
| Цикл АПВ | O – 0,1 с – CO – 1 с – CO – 1 с – CO – 60 с |
| Ступінь захисту | IP66 / NEMA4 |
| Діапазон робочих температур | від −40 до +55 °C |
| Висота встановлення | до 3000 м |
| Маса | 49 кг |
| Габарити (Ш × В × Г) | 460 × 950 × 309 мм |
| Дискретизація | 256 вибірок за період |
| Діапазон уставок за напругою | 0,5–38 кВ |
| Стандарти | ANSI/IEEE C37.60, IEC 62271-111, IEC 62271-200 |
Запит ціни та строку поставки
NOJA Power RC20 — контролер реклоузерів OSM із синхрофазорами та апаратним шифруванням, до 38 кВ, NOJA Power. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 90 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються виконання RC20-4GA та RC20-4GB?
Обидва мають GPS, зв'язок 4G/3G/2G і синхрофазорні вимірювання PMU. RC20-4GA призначено для європейського регіону, RC20-4GB для американського.
Яке живлення потрібне шафі RC20?
Допоміжне живлення 110 / 220 В змінного струму або 110–377 В постійного струму, номінальна частота 50 / 60 Гц.
Яким стандартам відповідає RC20?
Контролер відповідає ANSI/IEEE C37.60, IEC 62271-111 та IEC 62271-200.
