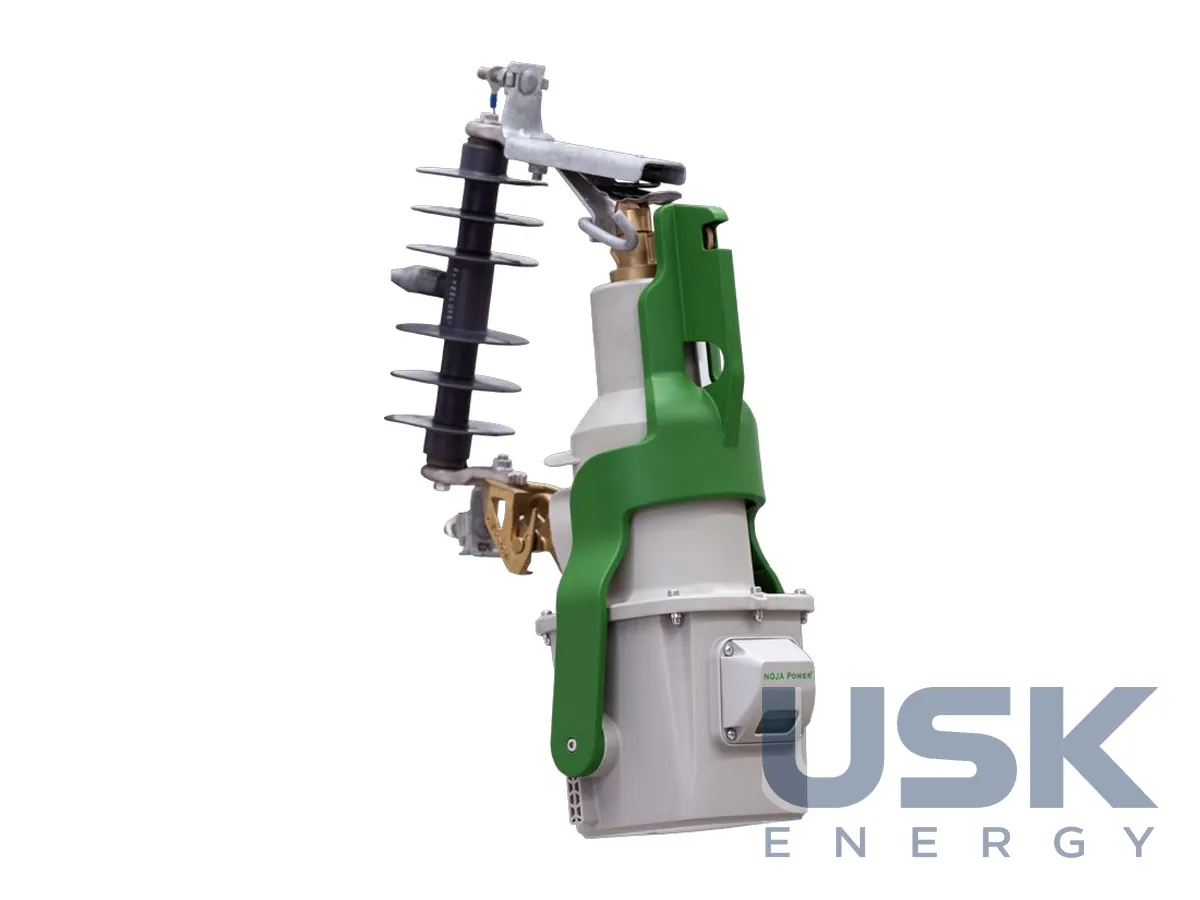

NOJA Power EcoLink — однофазний саможивлений реклоузер для патрона запобіжника, 15,5 кВ, 200 А
NOJA Power EcoLink — однофазний вакуумний реклоузер на 15,5 кВ і 200 А, який встановлюють у стандартний патрон запобіжника-роз'єднувача ПЛ замість плавкої вставки. Пристрій повністю саможивлений і переносить АПВ на сільські та віддалені лінії з малими струмами навантаження.
- Модель
- ECL15-4-200-501
- Найбільша робоча напруга
- 15,5 кВ
- Номінальний струм
- 200 А
- Мінімальний струм роботи
- 0,15 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
EcoLink розраховано на сільські та віддалені розподільні лінії з малими струмами навантаження. Такі лінії зазвичай захищають плавкими запобіжниками. EcoLink ставлять у той самий тримач, і лінія отримує функцію автоматичного повторного вмикання з мінімальними витратами на монтаж. Пристрій підходить до більшості тримачів запобіжників, а маса 16,3 фунта спрощує його встановлення.
Акумуляторів немає. Енергію пристрій відбирає зі струму лінії, накопичувачем слугує масив суперконденсаторів, який швидко заряджається й не деградує так, як батареї. Заряд накопичується від того самого струму лінії, тож після подачі напруги пристрій швидко готовий до роботи. Для роботи досить первинного струму 0,15 А, мінімальна уставка спрацювання захисту 1 А. Передбачено швидкий захист на випадок увімкнення на наявне пошкодження. Діапазон робочих температур від −40 до 131 °F.
Запатентована рукоятка з блокуванням вимикача влаштована так, що перед зняттям EcoLink із патрона струм лінії розриває внутрішня вакуумна камера. Зовнішня дуга під час зняття не виникає, і монтер працює з апаратом, через який струм уже не тече.
Модель ECL15-4-200-501 має найбільшу робочу напругу 15,5 кВ, струм вимкнення КЗ 4 кА, струм увімкнення на КЗ 10,4 кА (пік), струм термічної стійкості 4 кА протягом 3 с. Імпульсна витримувана напруга 110 кВ, випробувальна напруга промислової частоти в сухому стані та під дощем 50 кВ. Механічний ресурс 2000 циклів, за максимального струму вимкнення 300 операцій. Цикл АПВ O–0,1 с–CO–1 с–CO–1 с–CO, частота 50 / 60 Гц, проєктний строк служби 15 років. Пристрій відповідає IEEE C37.60 та IEC 62271-111.
Уставки задають у застосунку NOJA Power EcoLink через захищене бездротове з'єднання з шифруванням і рольовим розмежуванням доступу. Під час розроблення враховано вимоги стандарту кібербезпеки IEEE 1686. Набори уставок зберігають і ведуть централізовано за допомогою шаблонів Excel, що зручно для мережевої компанії з великим парком таких пристроїв.
Технічні характеристики
| Модель | ECL15-4-200-501 |
|---|---|
| Найбільша робоча напруга | 15,5 кВ |
| Номінальний струм | 200 А |
| Мінімальний струм роботи | 0,15 А |
| Мінімальний струм спрацювання захисту | 1 А |
| Номінальний струм відключення КЗ | 4 кА |
| Струм вмикання на КЗ (пік) | 10,4 кА |
| Струм термічної стійкості | 4 кА – 3 с |
| Імпульсна витримувана напруга (BIL) | 110 кВ |
| Випробувальна напруга промислової частоти | 50 кВ |
| Механічний ресурс | 2000 циклів |
| Цикл АПВ | O – 0,1 с – CO – 1 с – CO – 1 с – CO |
| Частота | 50 / 60 Гц |
| Строк служби | 15 років |
| Стандарти | IEEE C37.60, IEC 62271-111 |
Запит ціни та строку поставки
NOJA Power EcoLink — однофазний саможивлений реклоузер для патрона запобіжника, 15,5 кВ, 200 А, NOJA Power. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Від якого струму лінії працює EcoLink?
Пристрою досить первинного струму 0,15 А, мінімальна уставка спрацювання захисту 1 А. Акумуляторів немає, енергію накопичують суперконденсатори.
Які параметри вимкнення має EcoLink?
Модель ECL15-4-200-501 на 15,5 кВ і 200 А вимикає струм КЗ 4 кА, струм увімкнення на КЗ 10,4 кА (пік). Механічний ресурс 2000 циклів.
Яким стандартам відповідає EcoLink?
IEEE C37.60 та IEC 62271-111. Під час розроблення враховано стандарт кібербезпеки IEEE 1686.
