Siemens Energy SVC PLUS — STATCOM на модульному багаторівневому перетворювачі до ±400 Мвар (стаціонарний, контейнерний, мобільний)
SVC PLUS® — STATCOM Siemens Energy на перетворювачі напруги (VSC) з топологією модульного багаторівневого перетворювача (MMC), до ±400 Мвар на гілку. Його застосовують для швидкого регулювання напруги, підвищення динамічної стійкості та якості електроенергії в мережах з ВДЕ. Пристрій випускають стаціонарним, контейнерним і мобільним.
- Технологія
- перетворювач напруги (VSC) на модульному багаторівневому перетворювачі (MMC)
- Потужність
- до ±400 Мвар в одній гілці
- Контейнерне виконання
- ±25, ±35 або ±50 Мвар на гілку (до ±150 Мвар), без будівлі
- Мобільне виконання
- SVC PLUS Mobile на колесах, переміщення та введення за кілька днів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SVC PLUS належить до сімейства гнучких систем передавання змінного струму (FACTS) і регулює напругу як в усталених, так і в перехідних режимах. Багаторівнева форма вихідної напруги різко знижує гармонічні спотворення, тому громіздкі фільтри, без яких не обходяться тиристорні СТК, тут не потрібні, а площа установки значно менша. Підключення до мережі будь-якого класу напруги йде через трансформатор. За даними компанії, у світі введено понад 150 систем SVC PLUS, з них понад 30 контейнерних, а в роботі перебуває понад 24 тисячі силових модулів. Ця ж платформа лежить в основі SVC PLUS FS і мобільного STATCOM.
Одна гілка перетворювача розрахована на потужність до ±400 Мвар. Приклад великої установки — підстанція Kriftel у Німеччині, де SVC PLUS ±300 Мвар на 380 кВ працює разом з конденсаторною батареєю з демпфувальним контуром (MSCDN) на 300 Мвар. Виконання повністю закрите, з активною фільтрацією гармонік, готовність перевищує 99 %.

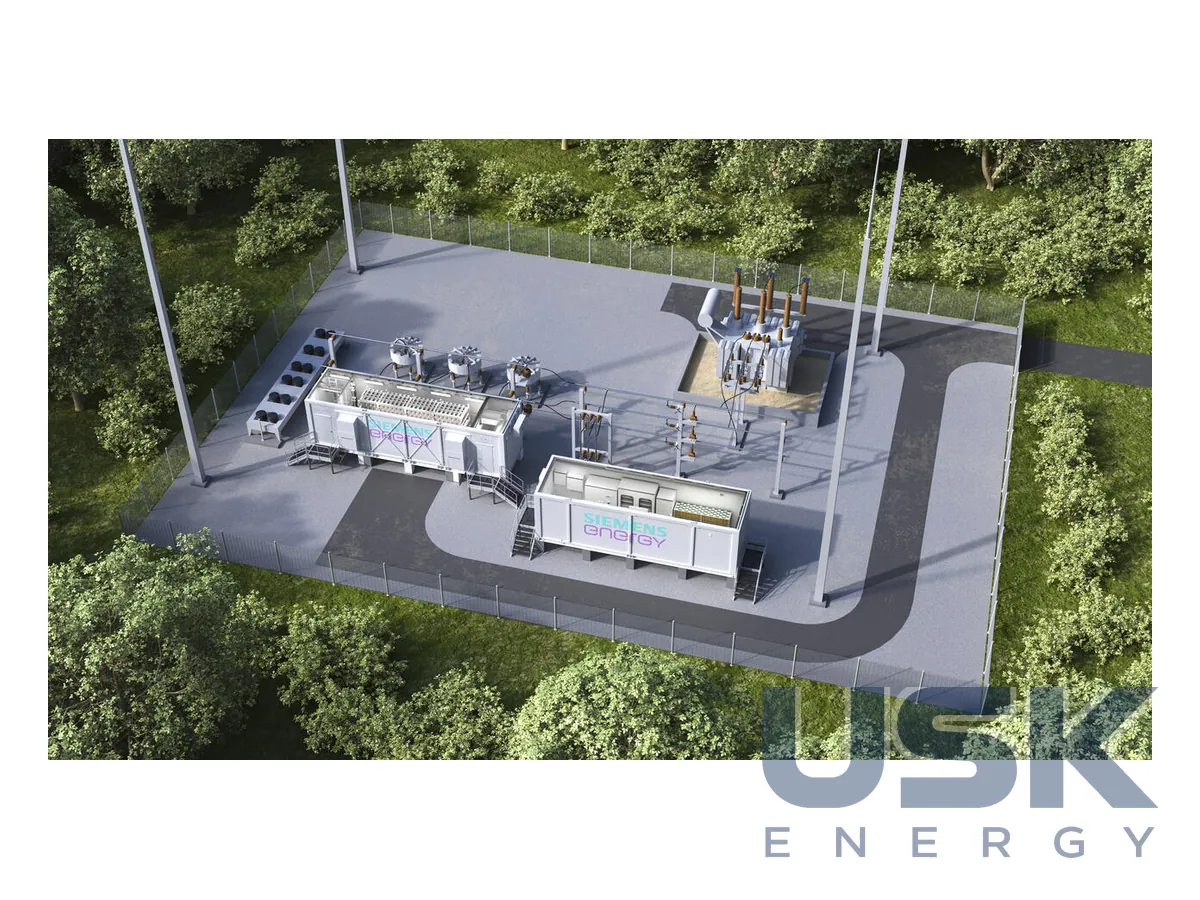

Контейнерний SVC PLUS складається зі стандартизованих блоків на ±25, ±35 або ±50 Мвар на гілку, сумарно до ±150 Мвар. Модулі виходять із заводу випробуваними. Ядро перетворювача містить систему керування, захисту та охолодження, окремо постачаються реактори, контейнери власних потреб і акумуляторів, за бажанням також силовий трансформатор і контейнерна КРУЕ Siemens Energy. Будівля не потрібна, тож дозвільна процедура простіша, а введення швидше. Контейнери працюють за −30…+40 °C, опційно за −40…+45 °C, підходять для сейсмічних і прибережних районів, строк служби понад 30 років.
SVC PLUS Mobile стоїть на колесах. Його перевозять і вводять протягом кількох днів, щоб тимчасово підтримати мережу під час реконструкції ліній, після аварій чи в разі зміни режимів.
Функції включають регулювання напруги в режимі grid-following, опційно grid-forming, керування зовнішніми батареями конденсаторів і реакторів (MSC/MSR), активну фільтрацію гармонік, демпфування електромеханічних коливань і керування струмами зворотної послідовності. Для АСК ТП є інтерфейси IEC 61850, DNP3, IEC 60870-5-104/101, архітектура кібербезпеки відповідає національним вимогам на кшталт NERC CIP. Установки працюють у системоутворювальних і розподільчих мережах, на вузлах підключення ВЕС і СЕС, у промислових споживачів з різкозмінним навантаженням і в центрах оброблення даних.
Технічні характеристики
| Технологія | перетворювач напруги (VSC) на модульному багаторівневому перетворювачі (MMC) |
|---|---|
| Потужність | до ±400 Мвар в одній гілці |
| Контейнерне виконання | ±25, ±35 або ±50 Мвар на гілку (до ±150 Мвар), без будівлі |
| Мобільне виконання | SVC PLUS Mobile на колесах, переміщення та введення за кілька днів |
| Підключення | до будь-якого класу напруги через трансформатор |
| Функції | регулювання напруги (grid-following/grid-forming), активна фільтрація гармонік, демпфування коливань, керування зворотною послідовністю, керування зовнішніми MSC/MSR |
| Протоколи | IEC 61850, DNP3, IEC 60870-5-104/101 |
| Температура (контейнер) | −30…+40 °C (опція −40…+45 °C) |
| Строк служби | > 30 років |
| Досвід | > 150 установок, зокрема > 30 контейнерних |
Запит ціни та строку поставки
Siemens Energy SVC PLUS — STATCOM на модульному багаторівневому перетворювачі до ±400 Мвар (стаціонарний, контейнерний, мобільний), Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність має одна гілка SVC PLUS?
Одну гілку перетворювача розраховано на потужність до ±400 Мвар. Контейнерне виконання комплектується блоками ±25, ±35 або ±50 Мвар на гілку, до ±150 Мвар.
За яких температур працює контейнерний SVC PLUS?
Стандартний діапазон становить −30…+40 °C, опційно −40…+45 °C. Строк служби перевищує 30 років.
Які протоколи підтримує система керування SVC PLUS?
Підтримуються IEC 61850, DNP3 та IEC 60870-5-104/101. Архітектура кібербезпеки відповідає національним вимогам, наприклад NERC CIP.
