Siemens Energy FSC — установки поздовжньої ємнісної компенсації ПЛ до 800 кВ, 100–1400 Мвар
Fixed Series Capacitor (FSC) — установки поздовжньої ємнісної компенсації Siemens Energy для протяжних ПЛ змінного струму високої та надвисокої напруги. Батарею конденсаторів потужністю 100–1400 Мвар вмикають послідовно в розсічку лінії напругою до 800 кВ. Так наявна лінія передає більше потужності без будівництва нової.
- Клас мережі
- < 800 кВ
- Потужність батареї
- 100–1400 Мвар
- Захист конденсаторів
- металооксидні варистори (MOV), шунтувальний вимикач
- Швидкий захист
- керований іскровий проміжок, шунтування < 1 мс (можливі виконання без проміжку)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пропускну здатність довгої ПЛ обмежує її індуктивний опір, через який зростають спад напруги та кут передавання. Конденсатори в розсічці лінії частково компенсують цей опір. За рівнянням P = U₁·U₂·sin(δ₁−δ₂)/(X_L−X_C) передавана потужність зростає, напруга в точці підключення підвищується, а кут передавання, спад напруги та його залежність від навантаження зменшуються. Статична й динамічна стійкість мережі стає вищою. Найбільше виграють довгі лінії, у яких індуктивний опір особливо великий.
FSC також впливає на розподіл потоків між паралельними лініями. Для оператора це спосіб відкласти будівництво нових ліній, яке дорожче, довше й дедалі складніше через регуляторні вимоги, громадську думку та екологічні обмеження. Технологія застосовна і на нових, і на діючих лініях, а за оцінкою виробника залишається найекономічнішим варіантом для системних операторів бо конструкція проста й перевірена. Установка займає менше місця, ніж додаткова лінія з тією самою пропускною здатністю, а строки її спорудження значно коротші. Вплив на навколишнє середовище теж менший, бо нові траси та опори не потрібні.
Конденсатори захищено металооксидними варисторами (MOV). У разі пошкодження на лінії установку шунтує байпасний вимикач, а керований іскровий проміжок шунтує конденсатори та варистори менш ніж за 1 мс. Якщо цього потребують місцеві вимоги, установку виконують без іскрового проміжку. Обладнання стоїть на ізольованій від землі платформі, конструкція придатна для сейсмічних районів. Основні компоненти Siemens Energy виготовляє сама, а кожну установку проєктує під параметри конкретної мережі. Ступінь компенсації, потужність батареї та налаштування захисту розраховують для певної лінії з урахуванням струмів КЗ і режимів роботи сусідніх ліній.
FSC входить до портфеля FACTS Siemens Energy разом з керованою поздовжньою компенсацією CCSC PLUS, STATCOM SVC PLUS, механічно комутованими батареями MSC/MSCDN і синхронними компенсаторами. Приклад впровадження — установка поздовжньої компенсації Hirvisuo у Фінляндії. Типові об'єкти — магістральні коридори передавання великої потужності, протяжні ПЛ 330–750 кВ, мережі, що проходять модернізацію, лінії видачі потужності віддалених ВЕС і СЕС.
Технічні характеристики
| Клас мережі | < 800 кВ |
|---|---|
| Потужність батареї | 100–1400 Мвар |
| Захист конденсаторів | металооксидні варистори (MOV), шунтувальний вимикач |
| Швидкий захист | керований іскровий проміжок, шунтування < 1 мс (можливі виконання без проміжку) |

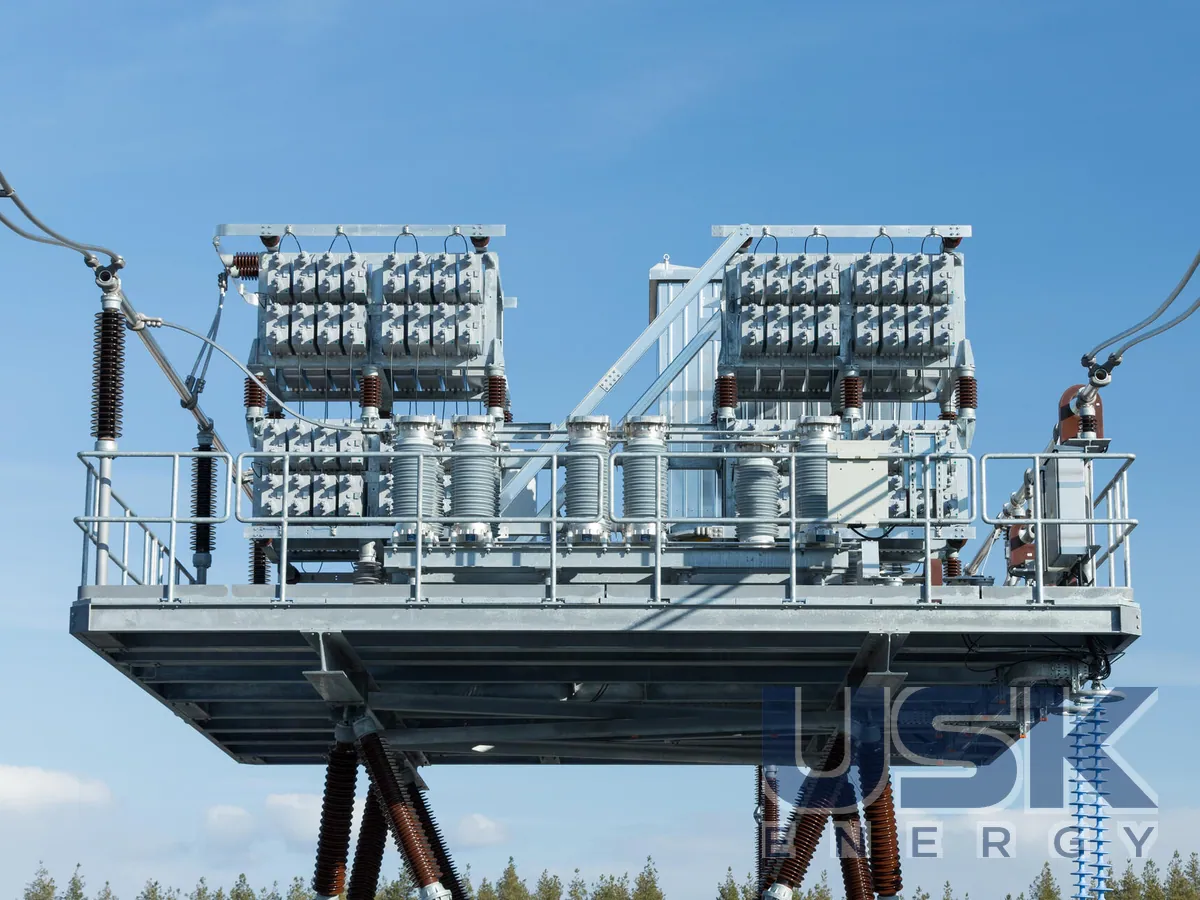

| Розміщення | на ізольованій платформі в розсічці лінії |
| Сейсмостійкість | міцна конструкція для сейсмічних районів |
Запит ціни та строку поставки
Siemens Energy FSC — установки поздовжньої ємнісної компенсації ПЛ до 800 кВ, 100–1400 Мвар, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якого класу напруги випускають установки FSC?
Установки FSC призначено для мереж напругою до 800 кВ. Потужність конденсаторної батареї становить від 100 до 1400 Мвар.
Як захищено конденсатори FSC під час КЗ на лінії?
Конденсатори захищають металооксидні варистори та байпасний вимикач. Керований іскровий проміжок шунтує батарею менш ніж за 1 мс.
Чи можна встановити FSC на діючій лінії?
Так, технологію застосовують як на нових, так і на вже діючих ПЛ. Установку проєктують під параметри конкретної мережі.
