Ingeteam INGEGRID STATCOM — статичний синхронний компенсатор до 100 Мвар
Статичні синхронні компенсатори Ingeteam INGEGRID STATCOM низької та середньої напруги потужністю від 4 до 100 Мвар. Їх ставлять для стабілізації напруги в електромережах, на промислових підприємствах, у металургії та гірничодобуванні.
- Потужність
- 4–9 Мвар (LV800), 7–28 Мвар (MV100A), 10–50 Мвар (MV100W), 30–100 Мвар (MV900)
- Охолодження
- повітряне або водяне
- Топологія
- 2-рівнева IGBT / NPC 3-рівнева
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
INGEGRID STATCOM складається з перетворювача напруги на IGBT, увімкненого паралельно мережі змінного струму. Він може видавати реактивну потужність у мережу або споживати її з мережі, і робить це швидко та плавно. Коли напруга просідає, компенсатор працює як конденсатор зі змінним ємнісним опором і піднімає її. За надлишку реактивної потужності він переходить у режим реактора зі змінним індуктивним опором і забирає зайве. Вихід формується швидким перемиканням IGBT, якими керує блок керування перетворювачем CCU. Перехід між режимами йде безперервно, без ступенів, і компенсатор може працювати в будь-якій точці між повною видачею та повним споживанням реактивної потужності. На відміну від батарей з вимикачами тут немає комутаційних кидків струму та зносу контактів.
Такі компенсатори ставлять там, де вимоги національних мережевих правил зобов'язують регулювати реактивну потужність, і там, де напругу треба тримати заради стійкості мережі. Окрему галузь становлять слабкі мережі промислових майданчиків, віддалених від великих електростанцій, де потужні споживачі сильно розгойдують напругу. Виробник називає металургію, гірничодобувну, нафтогазову галузь і загальну промисловість. Окрім реактивної потужності, STATCOM виконує функції підвищення якості електроенергії, на практиці найчастіше це компенсація несиметрії напруги та активна фільтрація гармонік.
Низьковольтна серія LV800 закриває діапазон 4–9 Мвар. У середній напрузі є MV100A на 7–28 Мвар, MV100W на 10–50 Мвар і MV900 на 30–100 Мвар. Охолодження повітряне або водяне, залежно від виконання. Силову частину побудовано на IGBT за 2-рівневою схемою або за 3-рівневою схемою NPC. Дворівнева топологія застосовується в перетворювачах НН, трирівнева NPC у перетворювачах СН. Напруга мережі підганяється до перетворювача через понижувальний трансформатор відповідного класу.
Конструкція модульна. Основою будь-якого виробу INGEGRID слугує базовий силовий модуль BPM, і з таких модулів конструкторський відділ Ingeteam збирає установку під вимоги замовника та національні стандарти. Це дає розкид за потужністю й напругою без переходу на іншу платформу. Компактна схема складається лише з перетворювача і вже виконує і регулювання реактивної потужності, і додаткові функції керування. Гібридна схема додає постійно ввімкнені конденсаторні або реакторні батареї. Її обирають, коли потреба в компенсації помітно зміщена в ємнісний або індуктивний бік. Батарея бере на себе постійну частину, а перетворювач відпрацьовує швидкі зміни, і загальний діапазон установки розширюється.

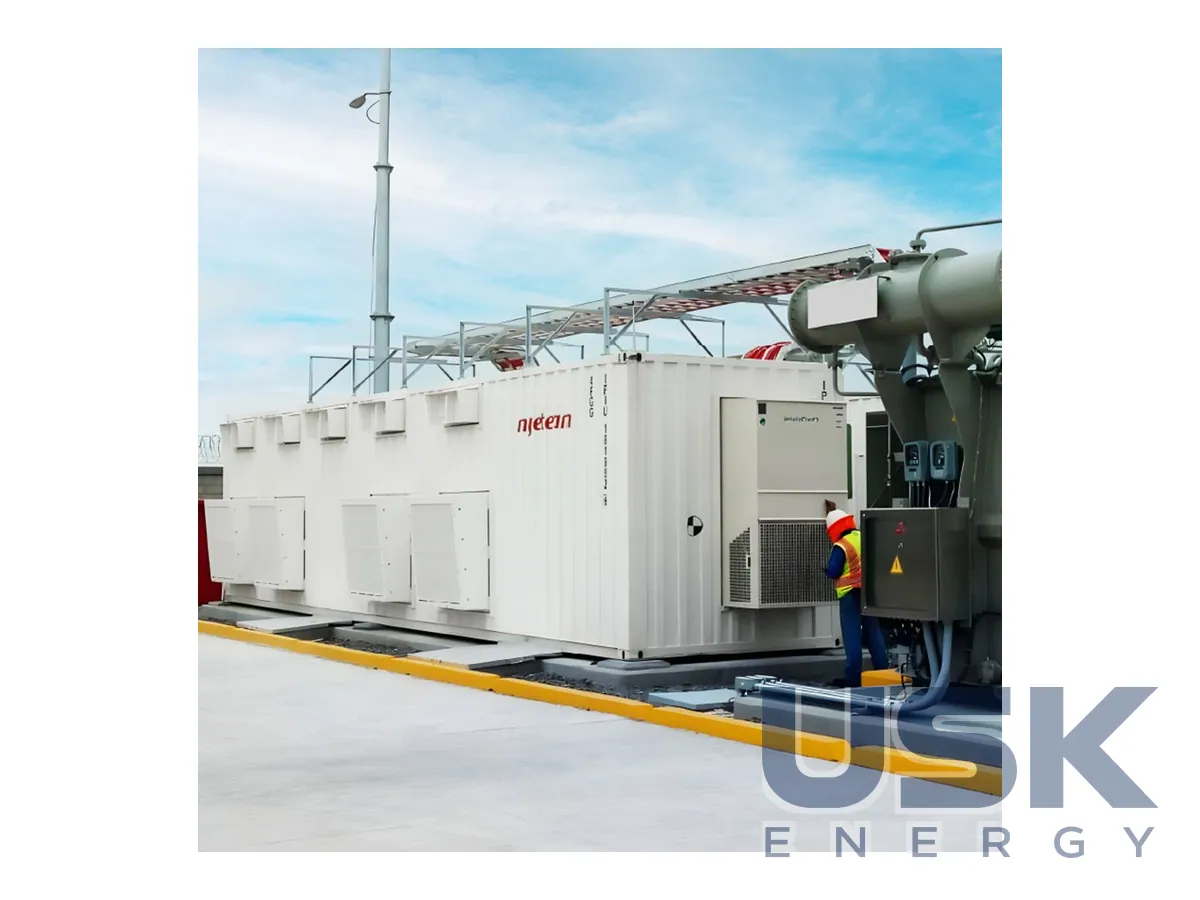

Компенсатор постачається в будівлі або в контейнері, такі самі варіанти використовуються для інших пристроїв FACTS виробника. Для мережевого оператора головний аргумент на користь STATCOM полягає у швидкості. Перетворювач реагує на зміну режиму практично миттєво, без механічних перемикань, і тому підходить для придушення швидких коливань напруги, провалів під час пусків великих двигунів і поштовхів навантаження дугових печей, де звичайні батареї з вимикачами не встигають.
Технічні характеристики
| Потужність | 4–9 Мвар (LV800), 7–28 Мвар (MV100A), 10–50 Мвар (MV100W), 30–100 Мвар (MV900) |
|---|---|
| Охолодження | повітряне або водяне |
| Топологія | 2-рівнева IGBT / NPC 3-рівнева |
Запит ціни та строку поставки
Ingeteam INGEGRID STATCOM — статичний синхронний компенсатор до 100 Мвар, Ingeteam. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 90 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 95 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності у компенсаторів STATCOM?
Від 4–9 Мвар у LV800 до 30–100 Мвар у MV900. Проміжні серії MV100A на 7–28 Мвар і MV100W на 10–50 Мвар.
Яке охолодження застосовують?
Повітряне або водяне, залежно від виконання.
Для яких об’єктів застосовують STATCOM?
Для електромереж, промисловості, металургії та гірничодобування, потужність 4–100 Мвар.
