Ingeteam INGECON SUN (STORAGE) Virtual Central Station VCST 8400 — станція СН для рядкових інверторів до 9,6 МВт

Опис

Virtual Central Station VCST 8400 від Ingeteam збирає стрингові інвертори в блок, який з боку мережі поводиться як центральна інверторна станція. Звідси й назва. Потужність набирається багатьма паралельними стринговими інверторами на 1500 В, а їхній вихід зводиться до одного трансформатора та одного РП СН. Станція випускається для сонячних електростанцій і для систем накопичення енергії.

До однієї станції підключають 28 стрингових інверторів у версії 8400 кВт або 32 у версії 9600 кВт. Обидві цифри потужності наведено при 40 °C. Версія для накопичувачів розрахована на інвертори INGECON SUN STORAGE 350TL і з'єднує батарейну систему з мережею, сонячна версія за технічним листом працює з інверторами INGECON SUN 300TL сімейства 3Play. До складу входять AC-збірки, трансформатор НН/СН і РП СН. Станцію постачають готовою, змонтованою на рамі. Виробник розраховує її на трифазні стрингові інвертори Ingeteam.

Раму виконано зі сталі з гарячим цинкуванням, усі елементи розраховані на несприятливу погоду, з'єднані та перевірені до відвантаження, тож на майданчику лишається підключення за принципом plug and play. Маса станції 30,5 т. Трансформатор комплектується реле DGPT2, яке контролює газ, тиск і температуру оливи. РП СН у версії для накопичувачів має конфігурацію RLC з підйомом шин, лінійним уведенням із роз'єднувачем і захистом трансформатора, номінальний струм 630 А. Вихідна напруга станції до 36 кВ. Її обирають під клас місцевої розподільної мережі, до якої підключається електростанція, а трансформатор НН/СН розраховують під вибране значення.

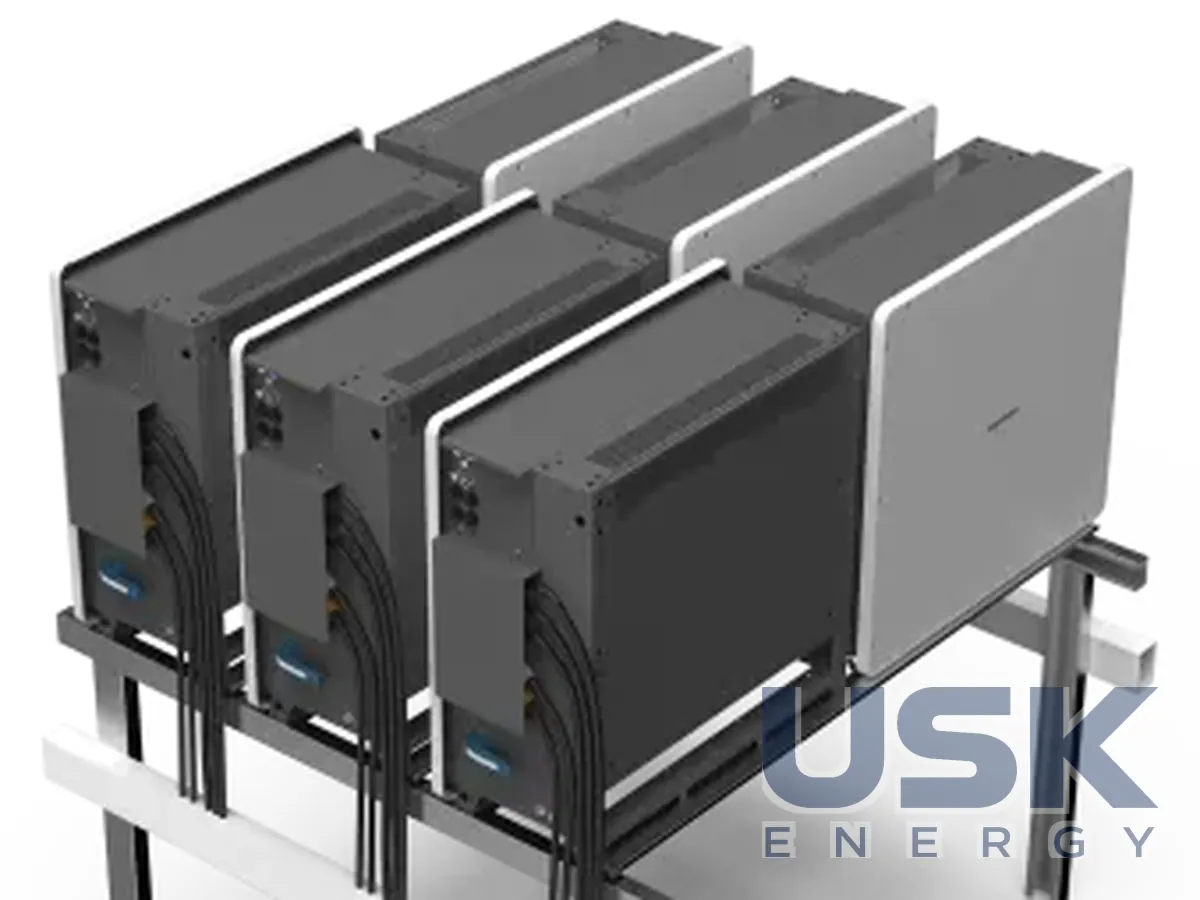

Робоча температура від -20 до +50 °C, вологість 0–100 %. Станцію ставлять на майданчиках до висоти чотирьох тисяч метрів над рівнем моря, для встановлення вище тисячі метрів виробник просить погодити проєкт із його відділом продажу. Інвертори мають швидкорознімні клеми на боці змінного та постійного струму, це скорочує час підключення на місці. Самі інвертори ставлять поруч зі стрингами на полі, а до станції тягнуть кабелі змінного струму, тому довгі лінії постійного струму до центрального блока не потрібні. Це зменшує переріз і довжину кабелів постійного струму та спрощує трасування на великому майданчику.

Розподілена схема змінює логіку експлуатації. Відмова одного стрингового інвертора виводить з роботи малу частку потужності, а не всю станцію, як у центрального інвертора. Несправний блок знімають і ставлять на його місце новий, а запас запчастин зводиться до кількох однакових інверторів замість дорогих вузлів центральної машини. Модульність полегшує й масштабування. Електростанцію набирають із потрібної кількості однакових станцій, кожна з яких приходить готовою та однаково підключається до кабельної мережі СН. Транспортування не потребує особливої підготовки, комплект від початку розрахований на перевезення цілком.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
