PFISTERER SICON — болтові з'єднувачі та наконечники з безступінчастими зривними болтами для кабельної арматури, 10–630 мм²
SICON — болтові з'єднувачі, кабельні наконечники та спеціальні з'єднувачі PFISTERER із запатентованими зривними болтами без заданих точок зрізу для жил перерізом 10–630 мм². Ними оснащують кінцеві й з'єднувальні муфти, клемні коробки та низьковольтні з'єднувачі PFISTERER. Вибір з'єднувача не залежить від матеріалу й конструкції жили, класу напруги та струму.
- Переріз жил
- 10–630 мм²
- Матеріал жил
- алюміній і мідь, усі поширені типи
- Випробування
- IEC 61238-1, клас A
- Контактне зусилля для Al
- до 30 % вище, ніж у звичайних з'єднувачів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
За словами виробника, технологія SICON стала міжнародно визнаним стандартом кабельних з'єднань, зокрема в арматурі високої та надвисокої напруги. Один з'єднувач охоплює широкий діапазон перерізів, тож на об'єкті вистачає невеликого набору типорозмірів. Це зручно під час ремонтів, коли заздалегідь невідомо, які саме жили доведеться з'єднувати і в якому вони стані. Алюміній чи мідь, суцільна чи багатодротова жила — з'єднання виходить з належним контактним тиском.
Болт SICON не має заздалегідь заданих точок зрізу. Тому під час затягування працює вся несуча здатність різьби: контактне зусилля на жилу врівноважується розтягом різьбової втулки, а коли зусилля досягає потрібного значення, болт відламується. Злам завжди проходить на рівні верхньої кромки корпусу, без гострих виступів і без доопрацювання, а залишок болта лишається в інструменті. Монтують стандартним шестигранним ключем із тріскачкою або гайковертом, зокрема в тісних місцях. Обертовий фрикційний диск біля основи болта перетворює момент на контактне зусилля незалежно від матеріалу й не дає пошкодити дроти.
Поперечні канавки в провідниковому каналі проривають оксидні плівки й утворюють лінійні точки контакту зі стабільно низьким перехідним опором. Зусилля вириву жили перевищує вимоги стандартів, провідність між дротами зростає. Для алюмінієвих жил контактне зусилля до 30 % вище, ніж у звичайних з'єднувачів. Після монтажу ковпачки закривають заглибини, і корпус знову має циліндричну форму без кромок. Центрувальні кільця тримають тонкі жили по центру. Маслоупор не випускає оливу на переході від просочених оливою жил до полімерних, а короткий корпус спрощує центрування в зоні вирівнювання поля.

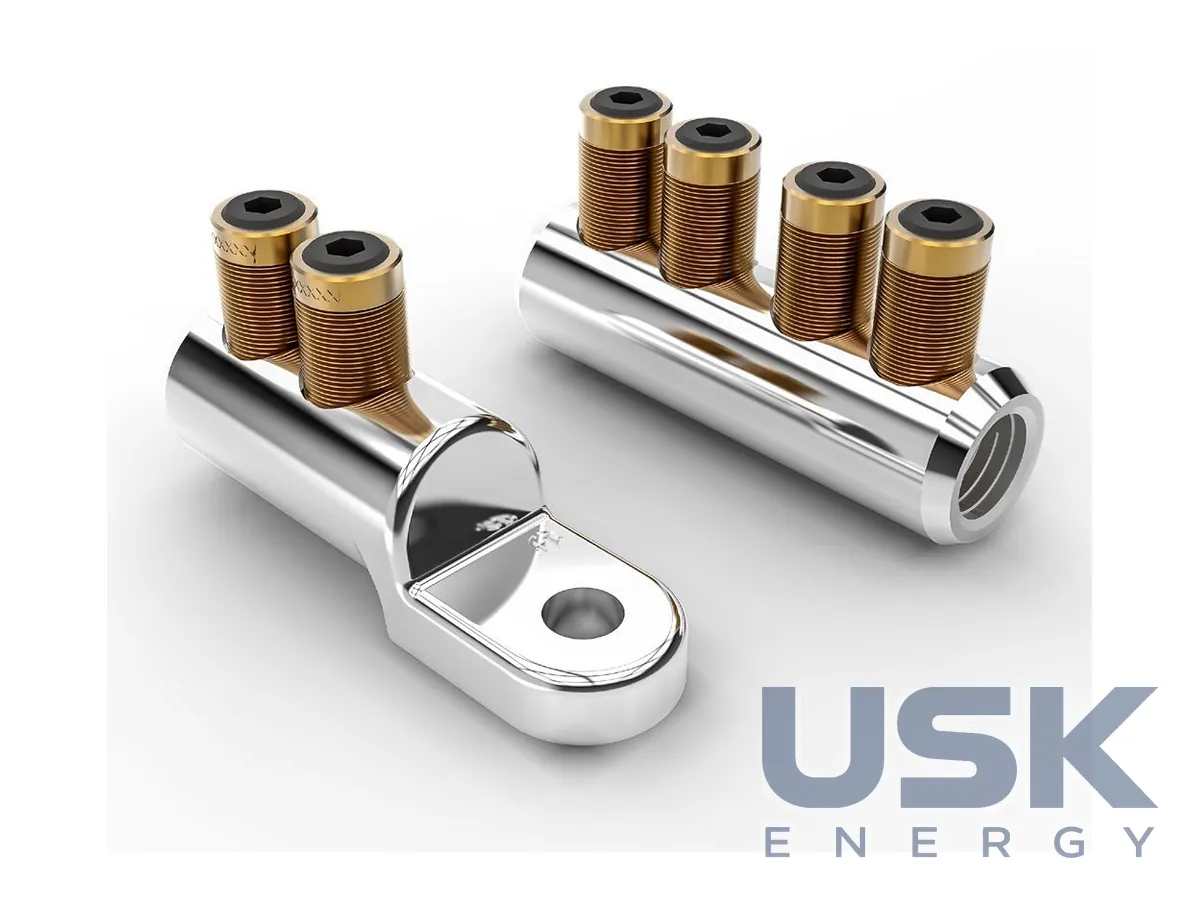

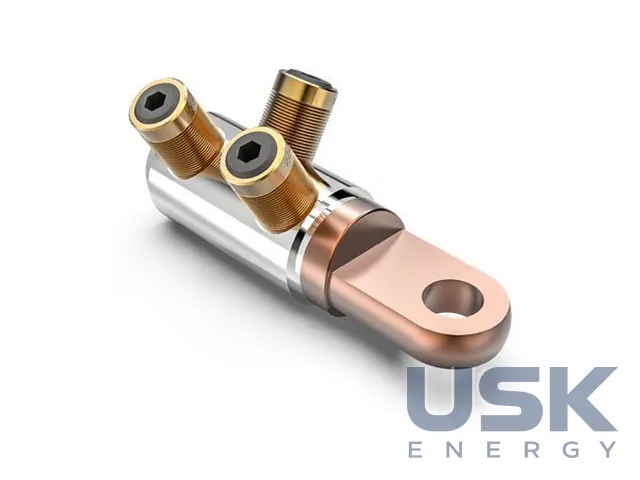

Ряд містить болтові з'єднувачі MC-OS, стандартні кабельні наконечники MCL для внутрішніх і зовнішніх кінцевих муфт, наконечники з двома отворами на відстані 44,5 мм і центровані наконечники для роз'ємних з'єднувачів. Відгалужувальний BMC з'єднує три жили незалежно від перерізу й матеріалу, розбірний SPLIT-MC складається з двох частин для місць, де кабель важко зігнути, ремонтний RMC-OS має довжину 446 мм, а CopperTop дає перехід з алюмінію на мідь. Довжина з'єднувачів серії становить 59–446 мм. Вироби підходять для термоусаджувальних, холодноусаджувальних і стрічкових муфт та пройшли електричні й механічні типові випробування за IEC 61238-1, клас A. На замовлення виготовляють спеціальні виконання SICON Customized.
Технічні характеристики
| Переріз жил | 10–630 мм² |
|---|---|
| Матеріал жил | алюміній і мідь, усі поширені типи |
| Випробування | IEC 61238-1, клас A |
| Контактне зусилля для Al | до 30 % вище, ніж у звичайних з'єднувачів |
| Типи | MC-OS, MCL (зокрема 2 отвори, 44,5 мм), BMC, SPLIT-MC, RMC-OS, CopperTop |
| Довжина з'єднувачів | 59–446 мм |
| Інструмент | стандартний шестигранний ключ, гайковерт |
Запит ціни та строку поставки
PFISTERER SICON — болтові з'єднувачі та наконечники з безступінчастими зривними болтами для кабельної арматури, 10–630 мм², PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 (для арматури вище 1000 В) 8536 90 10 00 (до 1000 В) |
|---|---|
| HS, 6 знаків | 8535 90 8536 90 |
| CN (ЄС) | 8535 90 00 (вище 1000 В) 8536 90 10 (до 1000 В) |
| HTSUS (США) | 8535 90 80 60 (вище 1000 В) 8536 90 40 00 (до 1000 В) |
| Митний тариф КНР | 8535 90 00 90 (вище 1000 В) 8536 90 90 00 (до 1000 В) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких перерізів і матеріалів жил підходять з'єднувачі SICON?
Серію розраховано на мідні та алюмінієві жили всіх поширених типів перерізом 10–630 мм². Кожен з'єднувач охоплює кілька суміжних перерізів, наприклад MC-OS на 10–95 мм² або на 300–630 мм².
За яким стандартом випробувано з'єднувачі SICON?
З'єднувачі пройшли електричні та механічні типові випробування за IEC 61238-1, клас A.
Чим монтують SICON і чи треба доопрацьовувати болт після затягування?
Достатньо стандартного шестигранного ключа з тріскачкою або гайковерта. Болт відламується на рівні верхньої кромки корпусу, тому доопрацювання не потрібне, а заглибини закривають ковпачками.
