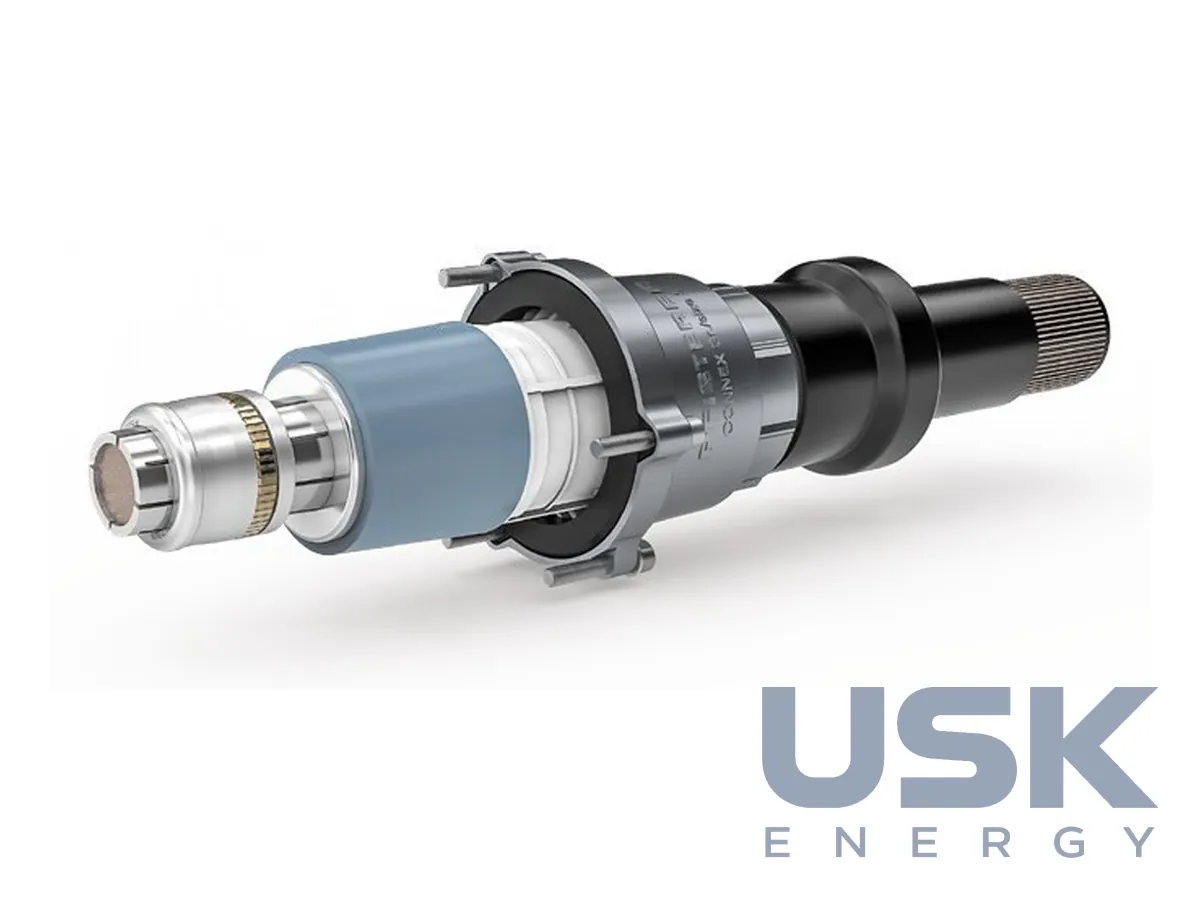

PFISTERER SEANEX — штекерна система внутрішнього конуса 66 кВ для міжтурбінних кабелів морських вітропарків
SEANEX — високовольтна система з'єднань внутрішнього конуса PFISTERER для міжтурбінних (inter-array) кабелів морських вітропарків на 66 кВ. Вона побудована на базі системи CONNEX до 550 кВ і пристосована до умов моря. Система з'єднує морський кабель із КРП вітроустановки через литу з'єднувальну муфту.
- Номінальна напруга
- 66 кВ
- Принцип
- внутрішній конус, на базі CONNEX
- Сертифікація
- DNV GL; IEC 63026
- Матеріали
- суднобудівні, стійкі до солоної води, повністю занурювані
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Виробник наголошує, що електроустановки морських вітропарків працюють на 66 кВ і напруга росте, а енергопостачання має триматися щонайменше 25 років. Частина операторів досі ставить на відповідальні інтерфейси техніку середньої напруги, і це ризик. SEANEX закриває саме цю ділянку. Система використовує перевірену високовольтну техніку внутрішнього конуса, а не пристосовані вироби СН, і розрахована на весь строк роботи вітропарку у солоній морській воді протягом щонайменше 25 років.
Компоненти сертифіковані DNV GL і відповідають новому морському стандарту IEC 63026. Усі деталі виготовляють із суднобудівних матеріалів. Компоненти повністю занурювані й стійкі до солоної води без втрати строку служби. Металева оболонка робить систему захищеною від доторкання, обслуговування вона не потребує.
Центральний елемент системи становить лита з'єднувальна муфта, через яку вітроустановку швидко приєднують до мережі вітропарку. Муфту кріплять чотирма гвинтами ще на березі, у морі лишається тільки вставити штекерні з'єднувачі морських кабелів. Кабельні ділянки між муфтою та КРП і між КРП та трансформатором приходять попередньо зібраними, випробуваними й готовими до приєднання. Випробовувати їх у морі не треба, бо всі перевірки виконано на заводі до відвантаження. Муфта із заглушкою може працювати як випробувальне обладнання. Чіткий інтерфейс між морським кабелем і вітроустановкою розмежовує відповідальність підрядників на кожному етапі будівництва.

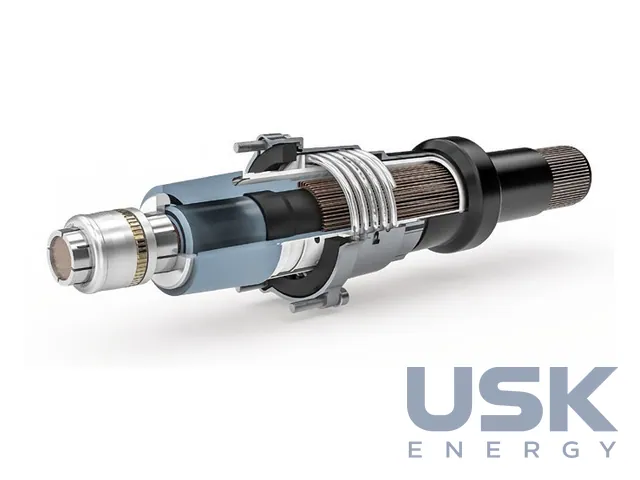

Електричний і механічний контакти в SEANEX розділені, тому, за оцінкою виробника, система значно міцніша за інші варіанти з'єднання. Ламельний контакт із пружинною системою стабільно передає струм навіть за різких змін навантаження. Під час монтажу з'єднувачі вставляють у гнізда й муфти та фіксують трьома гвинтами. Поворотний дзвоноподібний фланець дає змогу орієнтувати з'єднувач на 360°. Струм іде прямою лінією без кутів і кромок, перехідна коробка не потрібна, кабелі не скручуються. З'єднання можна роз'єднати без втрати якості, а час монтажу в морі дуже короткий. Для з'єднань і зв'язків до 550 кВ PFISTERER пропонує систему CONNEX.
Технічні характеристики
| Номінальна напруга | 66 кВ |
|---|---|
| Принцип | внутрішній конус, на базі CONNEX |
| Сертифікація | DNV GL; IEC 63026 |
| Матеріали | суднобудівні, стійкі до солоної води, повністю занурювані |
| Розрахунковий строк експлуатації вітропарку | не менше 25 років |
| Кріплення з'єднувача | 3 гвинти, поворотний фланець 360° |
| Кріплення муфти | 4 гвинти (на березі) |
| Контакт | ламельний, з пружинною системою |
Запит ціни та строку поставки
PFISTERER SEANEX — штекерна система внутрішнього конуса 66 кВ для міжтурбінних кабелів морських вітропарків, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розрахована система SEANEX?
SEANEX розрахована на 66 кВ для міжтурбінних кабелів морських вітропарків. Для з'єднань до 550 кВ PFISTERER пропонує систему CONNEX.
Які сертифікати має SEANEX для морського застосування?
Компоненти сертифіковані DNV GL і відповідають морському стандарту IEC 63026. Усі деталі виготовлено з суднобудівних матеріалів, стійких до солоної води.
Які роботи з монтажу лишаються в морі?
Муфту кріплять чотирма гвинтами на березі, у морі лише вставляють з'єднувачі морських кабелів і фіксують їх трьома гвинтами. Поворотний фланець дає змогу встановити з'єднувач на 360°.
