PFISTERER PLUG — штекерна система для сильнострумових приєднань 1–4,4 кВ, 400–1250 А (вітроустановки, рухомий склад)
PLUG — штекерна система PFISTERER для сильнострумових приєднань електричних машин, силових агрегатів, систем розподілу енергії та транспорту на змінну напругу 1–4,4 кВ і струми 400–1250 А. Найчастіше нею приєднують генератори, перетворювачі й трансформатори вітроенергетичних установок і рухомого складу залізниць.
- Номінальна напруга
- 1–4,4 кВ AC
- Номінальний струм
- 400–1250 А
- Матеріал жил
- мідь, алюміній
- Переріз жил
- 35–300 мм² (клас 2); 25–240 мм² (клас 5)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Штекерні приєднання в діапазоні до 4,4 кВ дедалі частіше замінюють звичайні кабельні вводи на електричних машинах і силових агрегатах. Виробник називає три переваги: короткий час монтажу, захищену від доторкання конструкцію та менший займаний об'єм. PLUG зводить приєднання генератора, перетворювача й трансформатора до одного штекерного вузла. Типова клемна коробка стає непотрібною, обладнання виходить компактнішим, а інтерфейс для випробувань, що з'являється разом із розеткою PLUG, підключається швидко.

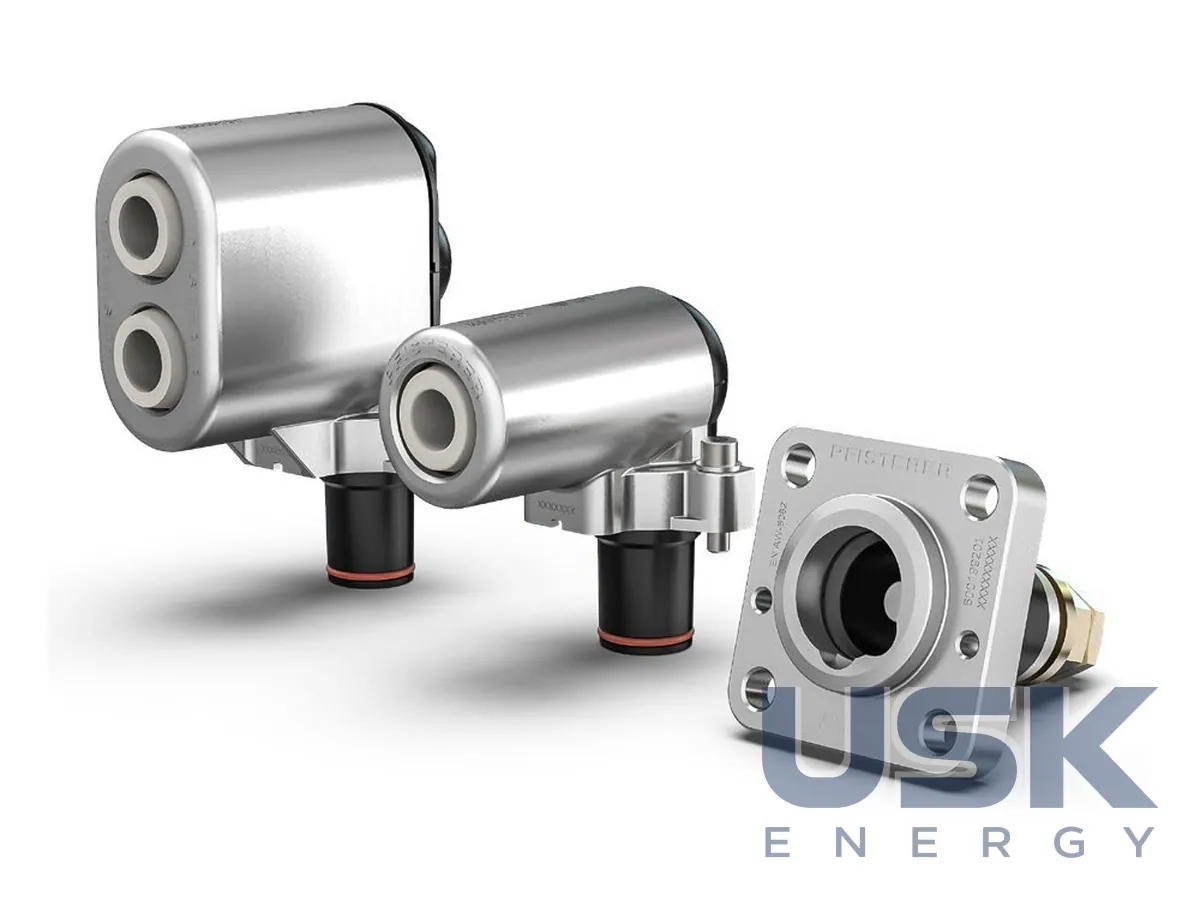

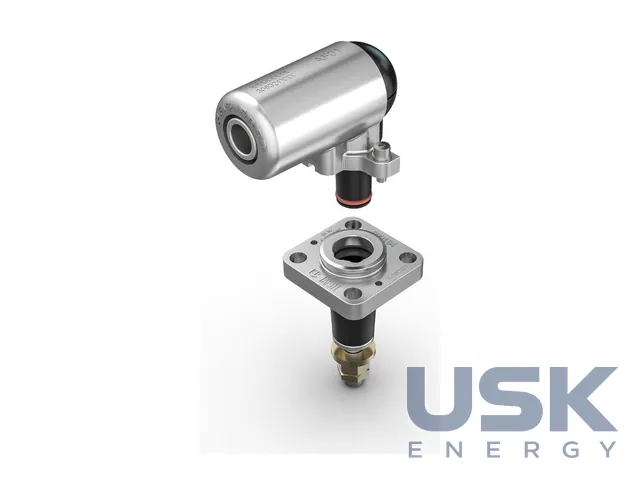

Контактна система побудована на лінійній контактній технології PFISTERER з безліччю точок контакту та якісних контактних матеріалах. Навита пружина тримає високе контактне зусилля впродовж усього строку служби, висока стійкість до короткого замикання дає запас під час аварій. Контакт захищено від зовнішніх впливів і забруднень, тому його якість не залежить від кваліфікації монтажника. Конструктивно система складається з розетки, нижнього пластмасового корпусу, ущільнення, контакту, верхнього пластмасового корпусу та металевого корпусу. Кодування штекерів виключає переплутування фаз, бо кожен штекер входить лише у свою розетку, і монтаж можуть виконувати неспеціалісти.
Жили приєднують мідні або алюмінієві, перерізом 35–300 мм² класу 2 і 25–240 мм² класу 5. Кришки закривають розетки й штекери зі збереженням електричної міцності та ступенем захисту IP67. З ними обладнання частково вводять у роботу під час випробувань чи обслуговування і довше зберігають просто неба. Комплект заземлення передає струми екрана екранованих кабелів на корпус пристрою, комплект екранування покращує ЕМС і захист від доторкання. Двожильний з'єднувач 2-in-1 підводить два кабелі до одного контакту. Переріз подвоюється без збільшення зусилля прокладання й радіусів згину, кількість штекерних з'єднань меншає, а за потреби лінію пропускають транзитом.
У серійному виробництві обладнання PLUG скорочує час первинного монтажу, і для заводів-виробників генераторів та перетворювачів це помітна економія. В експлуатації окремі компоненти замінюють за мінімальний час, тож дорогих простоїв удається уникнути. PFISTERER, що має понад 100 років досвіду в контактній техніці, консультує під час вибору компонентів, постачає готові до монтажу випробувані кабелі й навчає персонал замовника монтажу системи.
Технічні характеристики
| Номінальна напруга | 1–4,4 кВ AC |
|---|---|
| Номінальний струм | 400–1250 А |
| Матеріал жил | мідь, алюміній |
| Переріз жил | 35–300 мм² (клас 2); 25–240 мм² (клас 5) |
| Захисні кришки | стійкі до напруги, IP67 |
| Приладдя | комплекти заземлення та екранування, двожильний з'єднувач 2-in-1, кодування |
| Застосування | генератори, перетворювачі, трансформатори вітроустановок і рухомого складу |
Запит ціни та строку поставки
PFISTERER PLUG — штекерна система для сильнострумових приєднань 1–4,4 кВ, 400–1250 А (вітроустановки, рухомий склад), PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та струм розраховано систему PLUG?
PLUG працює на змінній напрузі 1–4,4 кВ при номінальних струмах 400–1250 А.
Які кабелі можна приєднати до PLUG?
Мідні або алюмінієві жили перерізом 35–300 мм² класу 2 та 25–240 мм² класу 5. Двожильний з'єднувач 2-in-1 дає змогу підвести два кабелі до одного контакту.
Для яких об'єктів застосовують PLUG?
Система поширена на вітроенергетичних установках і в поїздах, де нею приєднують генератори, перетворювачі та трансформатори. Захисні кришки мають ступінь захисту IP67 і витримують зберігання обладнання просто неба.
