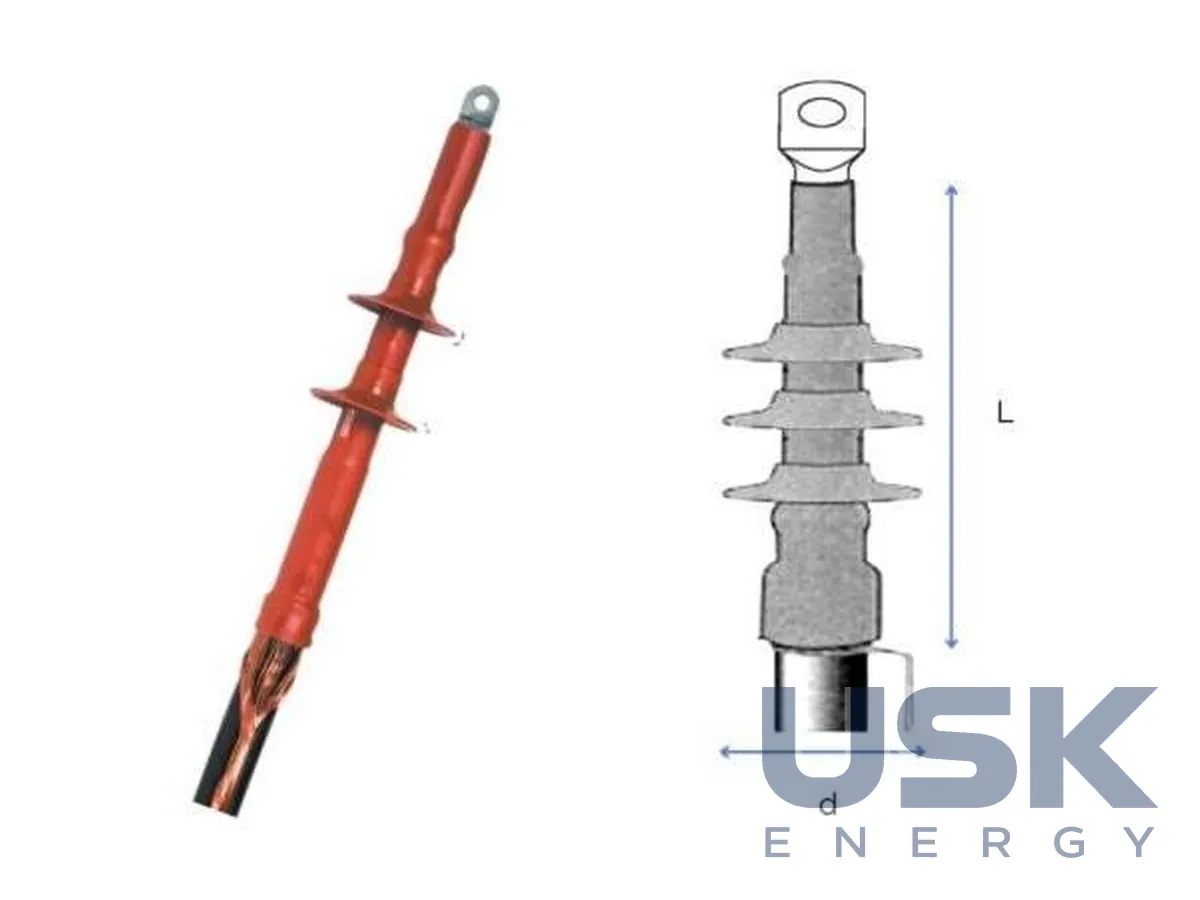

Sicame — кабельні муфти СН холодної та гарячої усадки (з'єднувальні та кінцеві)

Опис

Sicame пропонує операторам розподільних мереж арматуру і аксесуари для кабельних і повітряних ліній понад 60 років. Для підземних мереж СН до асортименту групи входять з'єднувальні та кінцеві муфти за технологією холодної усадки, яку прийняли великі оператори розподільних мереж, муфти з міцною тришаровою термоусадкою і болтові зривні з'єднувачі. Муфти застосовують, зокрема, у підземних мережах 20 кВ і розраховують на кабелі з ізоляцією зі зшитого поліетилену. Виробництво розташоване в Помпадурі у Франції, де бренд Sicame працює від свого заснування.

Кабельна муфта відновлює всі шари кабелю в місці з'єднання або закінчення, тобто провідник, екран по провіднику, основну ізоляцію, екран по ізоляції, металевий екран і зовнішню оболонку. Будь-яка помилка в цьому вузлі створює місце підвищеної напруженості поля, де з часом розвиваються часткові розряди. Тому вибір технології монтажу безпосередньо впливає на ресурс ділянки кабельної лінії.

Холодна усадка означає, що трубка заздалегідь розтягнута на пластиковій спіралі. Монтажник видаляє спіраль, і трубка стискається на кабелі сама, без пальника і нагрівання. Такий монтаж зручний у колодязях, траншеях і приміщеннях, де відкрите полум'я небажане, а результат менше залежить від кваліфікації конкретного монтажника. Тришарова термоусадка є класичним рішенням, коли трубка з ізоляційного, напівпровідного і захисного шарів усаджується нагріванням. Вона добре відома монтажним бригадам і підходить для більшості типових з'єднань.

Болтові зривні з'єднувачі з'єднують жили кабелю без пресового інструменту. Болти затягують ключем, доки головка не зірветься, і в цей момент досягається задане конструкцією зусилля затягування. Це спрощує монтаж і контроль якості, бо правильність з'єднання видно з першого погляду, а один з'єднувач підходить для кількох перерізів жили.

У лінійці є одножильні компактні муфти J3UPCRF, з'єднувальні муфти JUPTH і підводні муфти для ліній, що проходять під водою. Для проєктувальника підбір муфти починається з класу напруги, перерізу та конструкції кабелю, способу прокладання і вимог оператора мережі до технології монтажу. Окремо варто перевірити, які інструменти та навчання потрібні бригаді для обраної технології, щоб монтаж на об'єкті відповідав інструкції виробника.

Крім кабельних муфт СН, Sicame випускає аксесуари для підземних мереж НН на основі компаундів, холодної та гарячої усадки, а також арматуру для повітряних мереж СН і НН. Група пропонує також інструмент для монтажу, гідравлічний пресовий інструмент і засоби електробезпеки, які потрібні бригадам під час робіт на кабельних лініях. Окремий напрям становлять цифрові сервіси, датчики мережі, керування активами та простежуваність виробів, а також інструменти проєктування і розрахунку мереж. Для оператора це означає, що змонтовані муфти можна облікувати поштучно і пов'язати з конкретною ділянкою лінії та бригадою, яка виконувала монтаж.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
