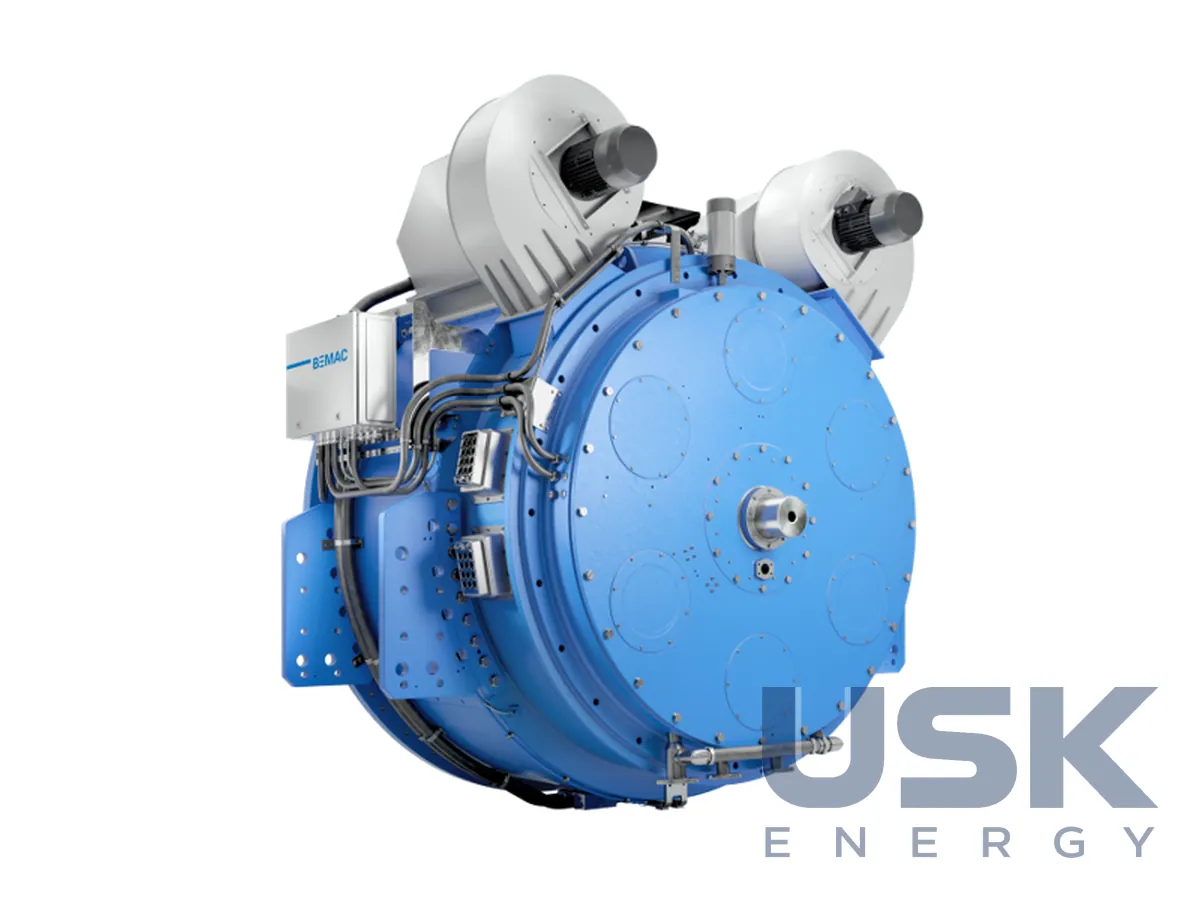

The Switch — прямоприводні та високообертові генератори на постійних магнітах для ВЕУ (0,5–5 МВт)
Прямоприводні та високообертові синхронні генератори The Switch на постійних магнітах для ВЕУ потужністю від 0,5 до 5 МВт. Їх постачають переважно пакетом із повнорозмірним перетворювачем частоти (FPC) для наземних і морських турбін.
- Тип
- синхронні генератори на постійних магнітах (PMG)
- Виконання
- прямоприводні (зокрема із зовнішнім ротором), високообертові
- Потужність (за поставками)
- 0,5; 0,7; 1,5; 3; 4,25; 5 МВт
- Комплектація
- пакет «генератор + повнорозмірний перетворювач (FPC)»
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Крім середньообертових машин, The Switch постачала для вітроенергетики генератори на постійних магнітах ще двох типів. Прямоприводні PMG низькообертові й працюють без редуктора. Високообертові ставлять у трансмісії з багатоступеневим редуктором. Здебільшого генератор постачають разом із повнорозмірним перетворювачем частоти (FPC) як готовий пакет трансмісії (drive train package). Так простіше сертифікувати трансмісію й інтегрувати її в турбіну.
Прямоприводний генератор обертається з частотою ротора вітроколеса. Редуктор, найбільш навантажений механічний вузол ВЕУ, з трансмісії зникає. За даними компанії, серійні поставки прямоприводних PMG для 3-мегаватної прибережної турбіни ScanWind почалися у 2007 р. Для ScanWind також постачали пакети третього покоління з PMG 4,25 МВт і FPC для морських ВЕУ. Німецька PROKON замовила 100 прямоприводних пакетів 3 МВт «PMG + FPC», а Dongfang отримала пакет другого покоління з прямоприводним генератором 1,5 МВт із зовнішнім ротором.
Високообертові PMG працюють у трансмісіях із редуктором. Сімейство високообертових генераторів класу 3 МВт постачається корейській Doosan з 2009 р. Пакети 5 МВт «PMG + FPC» пішли на морські турбіни Chongqing Haizhuang Windpower і на наземну турбіну Taiyuan Heavy Industry в Китаї. Garuda Vaayu Shakthi в Індії отримала пакети 700 кВт, а ATB Riva Calzoni в Італії встановила прототипи трансмісій 500 кВт.
Збудження від постійних магнітів прибирає контактні кільця та зовнішнє живлення ротора. Втрати й потреба в обслуговуванні зменшуються, деталей, які легко пошкодити, у машині немає. Відмови трапляються рідко, а обслуговування зводиться до мінімуму. У парі з FPC генератор виконує мережеві вимоги щодо проходження провалів напруги та реактивної потужності. Виробник відзначає, що таке поєднання підвищує річне вироблення електроенергії й знижує витрати за життєвий цикл турбіни.
Діапазон від 0,5 до 5 МВт наведено за фактичними поставками, а не як каталожну лінійку. Машину під конкретну турбіну The Switch проєктує й адаптує в рамках проєкту, тому тип приводу, потужність і виконання ротора визначають разом із виробником турбіни.
Технічні характеристики
| Тип | синхронні генератори на постійних магнітах (PMG) |
|---|---|
| Виконання | прямоприводні (зокрема із зовнішнім ротором), високообертові |
| Потужність (за поставками) | 0,5; 0,7; 1,5; 3; 4,25; 5 МВт |
| Комплектація | пакет «генератор + повнорозмірний перетворювач (FPC)» |
| Застосування | наземні та морські ВЕУ |
Запит ціни та строку поставки
The Switch — прямоприводні та високообертові генератори на постійних магнітах для ВЕУ (0,5–5 МВт), The Switch. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 20 (750–10 000 кВА) 8501 64 00 40 (>10 000 кВА) |
| Митний тариф КНР | 8501 64 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які потужності мали прямоприводні генератори The Switch?
За поставками це машини 1,5, 3 і 4,25 МВт, зокрема генератор 1,5 МВт із зовнішнім ротором для Dongfang. PROKON замовила 100 пакетів 3 МВт.
Для яких трансмісій призначені високообертові PMG?
Для трансмісій із багатоступеневим редуктором. Поставлено машини класу 3 МВт для Doosan, пакети 5 МВт, 700 кВт і прототипи 500 кВт.
Чи постачають генератор разом із перетворювачем?
Як правило, так. Генератор іде пакетом із повнорозмірним перетворювачем FPC, що спрощує сертифікацію та інтеграцію в турбіну.
